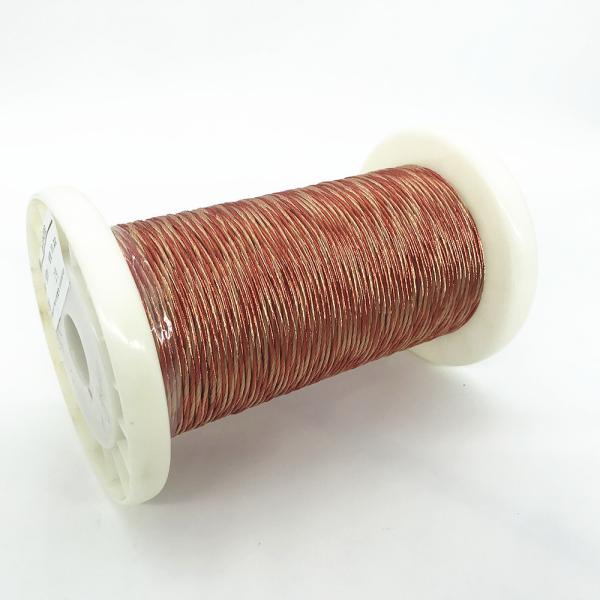

0.05mm * 140 Litz de alta frequência esmaltaram o fio de cobre do ímã
0.05mm * 140 Litz de alta frequência esmaltaram o fio de cobre do ímã
0.05mm * 140 Litz de alta frequência esmaltaram o fio de cobre do ímã
0.05mm * 140 Litz de alta frequência esmaltaram o fio de cobre do ímã
Especificações
Number modelo :
0.05mm * 140
Lugar de origem :
China
MOQ :
20Kilogram/Kilograms
Termos do pagamento :
Negociação
Capacidade da fonte :
Negociação
Prazo de entrega :
2-15 dias
Detalhes de empacotamento :
Caixa
Nome do produto :
Fio de Litz
Único diâmetro de fio :
0.05mm
No. das costas :
140
Categoria térmica :
155
Isolação :
UEW
Material do condutor :
Cobre
Descrição

fio de cobre de duas cores esmaltado encalhado de alta frequência de Litz do fio 0.05mm * 140

O fio de Litz emprega um fio encalhado com os condutores individualmente isolados (que formam um pacote). Cada condutor fino é menos do que uma pele-profundidade, assim uma costa individual não sofre uma perda apreciável do efeito de pele. As costas devem ser isoladas de cada um outro-se não que todos os fios no pacote curto junto, comportar-se como um único grande fio, e ainda têm problemas do efeito de pele.

Além disso, as costas não podem ocupar a mesma posição radial no pacote sobre distâncias longas: os efeitos eletromagnéticos que causam o efeito de pele ainda interromperiam a condução. O teste padrão de tecelagem ou de torção dos fios no pacote é projetado de modo que as costas individuais estejam na parte externa do pacote para uma distância (onde as mudanças do campo do EM são menores e a costa vê a baixa resistência), e está para dentro para uma distância (onde as mudanças do campo do EM são as mais fortes e a resistência é mais alta). Se cada costa tem uma impedância comparável, a corrente está distribuída ingualmente entre cada costa dentro do cabo. Isto permite que o interior do fio do litz contribua à condutibilidade total do pacote.

0.05mm * 140 Litz de alta frequência esmaltaram o fio de cobre do ímã

Características Pedidos técnicos Resultados da análise Conclusão
1 Diâmetro interno 0,05±0,003milímetros 0,05 APROVAÇÃO
2 Espessura do revestimento ≥ 0.005mm 0,009 APROVAÇÃO
3 Diâmetro exterior

≤ 0,06 milímetros

≤ 15 hole/5m

 0,059 APROVAÇÃO
4 Sentido da torção S/Z Z APROVAÇÃO
5 Costas 140 140 APROVAÇÃO
6 Passo da torção ± 20,53milímetros 20,6 APROVAÇÃO
7 Tensão de divisão 1500V 3100V APROVAÇÃO
8 Maestro Resistance ≤ 69,81 Ω/km 66,83 APROVAÇÃO
9 Capacidade da solda SIM SIM APROVAÇÃO
11 Taxa de sobreposição 33%/55%/60% 33% APROVAÇÃO
