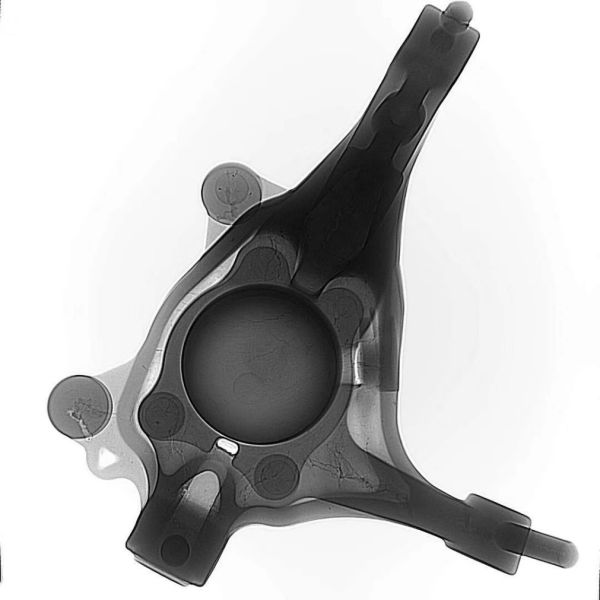

Máquina de fundição de raios-X Unicomp UNZ225 para ensaio não destrutivo de fundições de alumínio

A série UNZ é um dos modelos mais populares da Unicomp Technology para fundição de alumínio, componentes aeroespaciais e tubos de aço.O sistema pode lidar com produtos de até 120 cm de tamanho enquanto está bem sentado no seu laboratório de análise de falhas ou na linha de produção ocupada.

Características do produto

• A plataforma de inspecção de paletes pode realizar a inspecção mista de uma variedade de peças de pequeno porte.
• Mecanismo de estação dupla, carregamento e descarga e detecção são realizados ao mesmo tempo, com alta eficiência de detecção.
• Opção de ADR.

Capacidades do sistema

Inspecção por raios-X 2D avançada

Resolução máxima do sistema global: ~ 5 microns

120 cm de diâmetro x 120 cm de altura

Programa abrangente de aquisição, processamento e arquivamento com interface fácil de usar

Funções de processamento e medição de imagem de alto desempenho

Formato de imagem múltipla não proprietário

Fonte de raios-X

Tubos de raios-X de microfoco

Faixa de tensão: 225 kV

Tamanho mínimo do ponto focal: ~ 5 microns

Detector de raios-X

Tipos de detectores digitais de raios-X: painel plano

Opções de grau: Padrão, Premium,

Dimensão do detector: até 120 cm x 120 cm

Manipulador

Peso máximo da amostra: 300 kg

Gabinete

Dimensões externas: 3200mm*3873mm*3277mm(L*W*H)

Características do gabinete: iluminação interior, porta de acesso deslizante, janela de visão de vidro com chumbo

As especificações exactas variam dependendo do tubo, detector e outras configurações opcionais.

A maioria dos sistemas de raios-X NDT pode fornecer garantia de qualidade em uma variedade de configurações, que incluem, entre outros:

Aviação

Construção

Fabricação

Instalações industriais (nucleares, petroquímicas, energéticas, refinarias, fábricas, etc.)

Gasodutos

Ferrovias
