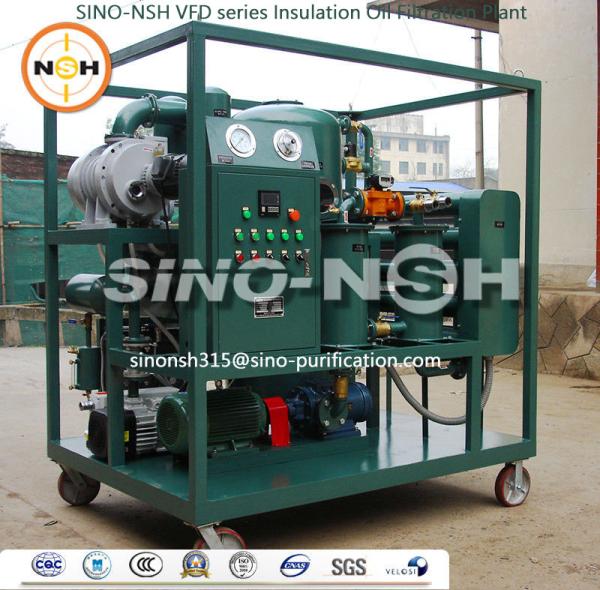

Sino-NSH planta do purificador de óleo do transformador de série de VFD para a filtragem do óleo do purificador de óleo do transformador

geral

O purificador do óleo isolante do vácuo de NSH é usado para a purificação e o tratamento do óleo isolante, do enchimento do óleo e da secagem do equipamento elétrico tal como transformadores. Esta série de produtos pode eficazmente refinar a água, o gás e as partículas do traço. De acordo com usos práticos diferentes, é dividida em três modos:

•VF: Purificador de óleo do transformador do vácuo da única fase

•VFD: Purificador de óleo de duas fases do transformador do vácuo

•VFD-R: Dispositivo de duas fases da purificação e da regeneração de óleo do vácuo

•VFD-A: Vácuo automático avançado purificador de óleo isolado

Costurado: Solução costurada do óleo do vácuo

Descrição de processo do purificador

O óleo a ser refinado é alimentado no sistema pelo método da pressão diferencial. O óleo é filtrado através de um filtro grosseiro para impedir todas as partículas. O óleo é aquecido então a uma temperatura pre-selecionada através de um calefator elétrico para melhorar o efeito da purificação, e diretamente na câmara de vácuo para a desidratação e a desgaseificação.

A câmara de vácuo mantém um vácuo alto para a manipulação a mais eficiente.

O óleo é transferido de volta ao transformador através da coluna do filtro fino através da bomba de óleo. A capacidade do filtro da coluna do filtro fino é até 5-1 mícrons.

Valor do desempenho

O sistema do vácuo da fase do dobro de NSH é usado para diminuir o índice de água total (ppm), os gás e as impurezas atuais no líquido da isolação. Após o tratamento, o índice de água está diminuído a menos de 5 ppm, quando o índice de gás total for reduzido para baixo a menos de 0,1%. As partículas são abaixadas a menos de 99% das partículas sobre 5-1 mícrons (a precisão da filtragem é selecionável).

Desempenho eficiente

Água (ppm): ≤ 1-5

Finura do filtro (µm): ≤ 1-5 (ou ≤ 1)

Dielétrico (quilovolt): ≥ 65~75

Desgaseificação (%): ≤ 0,1

Desempenho mecânico

Caudal (lt/hr): 600 ~ 18.000

Escala do vácuo (Mpa): -0.092~-0.099

Pressão de funcionamento (Mpa): ≤ 0,2

Escala máxima do vácuo (pa): ≤ 5

Variação da temperatura (℃): 45 ~ tensão de funcionamento 80: personalize ao vosso
