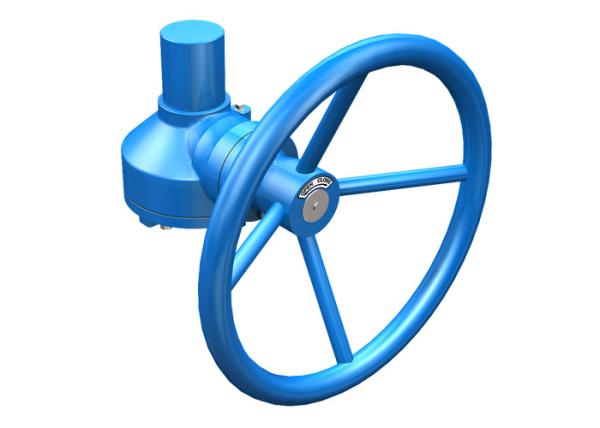

O operador da engrenagem cônica soldou o corpo da caixa de engrenagens WCB da válvula do volante
O operador da engrenagem cônica soldou o corpo da caixa de engrenagens WCB da válvula do volante
Especificações
Número de modelo :
SB
Lugar de origem :
China
MOQ :
1
Termos do pagamento :
D/P, T/T
Capacidade da fonte :
1000 semanas Pcs-6
Tempo de entrega :
20~30 dias do trabalho
Detalhes de empacotamento :
Caixas ou casos de madeira
Materiais :
aço de molde, WCB
Classe da proteção :
IP67~IP68
TEMPERATURA DE TRABALHO :
Temperatura normal, baixa temperatura, temperatura média, - 20~120℃
Aplicação :
válvula de porta, válvula de globo, general, óleo, gás, água, válvulas para o sólido/líquido e gás
Material do Corpo :
aço de molde, WCB
cor :
Azul, cinzento, verde, o cliente exige, enegrece
Descrição

O operador da engrenagem cônica soldou o corpo da caixa de engrenagens WCB da válvula do volante



Operadores da engrenagem da multi-volta da série do SB

Esta série do operador da engrenagem é feita do aço de molde e o material opcional é GH. O bronze, D2 e as porcas do quarto estão disponíveis para caber dentro com a haste de válvula. Esta série é apropriada para o uso nas válvulas do linear-movimento que incluem válvulas de porta e válvulas de globo, com a relação da velocidade da único-fase que varia do 2.3:1 ao 8:1 e ao torque de 216NM a 6800NM.



Instruções para a instalação e a operação

Conecte a flange inferior do operador da engrenagem à flange superior da válvula e deslize o eixo da válvula na porca da movimentação. Aperte o parafuso da flange. A válvula pode ser fechada girando o volante no sentido horário e ser aberta girando o volante anti-horário.







Características do produto

  • Embalagem de WCB
  • Volante soldado
  • Proteção da categoria IP67
  • Porca de bronze
  • Materiais de selagem de NBR
  • Apropriado para -20℃ ~ condições de trabalho 120℃



Personalização

  • Proteção da categoria IP68
  • engrenagem de sem-fim do Alumínio-bronze
  • Eixo de aço inoxidável da entrada
  • Projetado com um mecanismo do fechamento
Modelo Relação da engrenagem

Avaliação da pressão máxima

Torque da entrada

Torque da saída

Mech.Adv

(±10%)

 peso (quilogramas)
Quilogramas N Kg Nanômetro Kg Nanômetro
SBS10 2.3:1 7061 69200 11 106 23 220 2,1 12
SBS20 2.35:1 11020 108000 18 172 37 365 2,1 15
SB-0 2.6:1 11735 115000 26 252 60 590 2,4 20
SB-1 3.6:1 12245 120000 30 290 95 930 3,2 32
SB-2 4:1 22000 220000 42 414 152 1490 3,6 38
SB-3 4.1:1 26020 255000 55 542 204 2000 3,7 52
SB-4 5.2:1 27040 265000 73 723 347 3400 4,7 98
SB-5 6.3:1 46122 452000 83 810 470 4600 5,7 245
SB-6 7.11:1 83675 820000 99 970 632 6200 6,4

310
