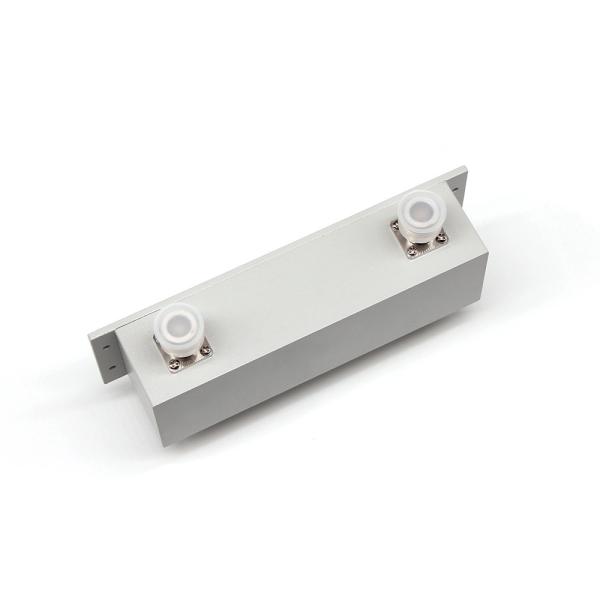

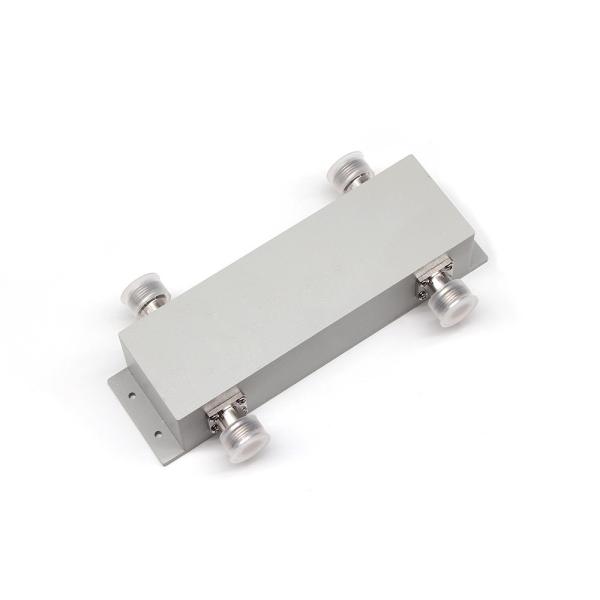

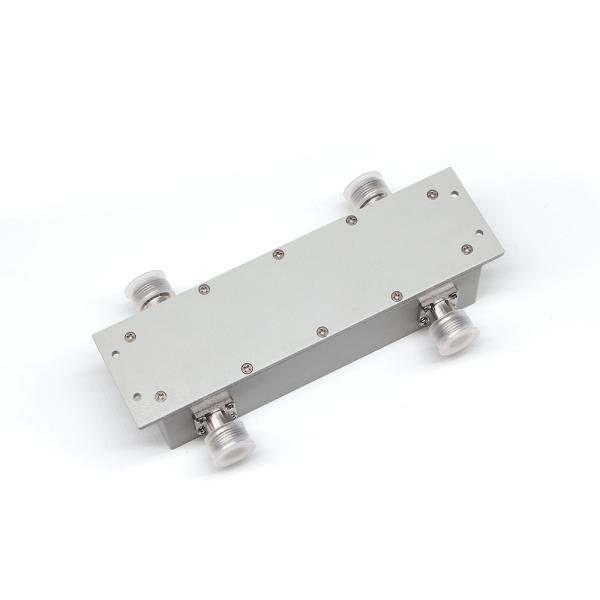

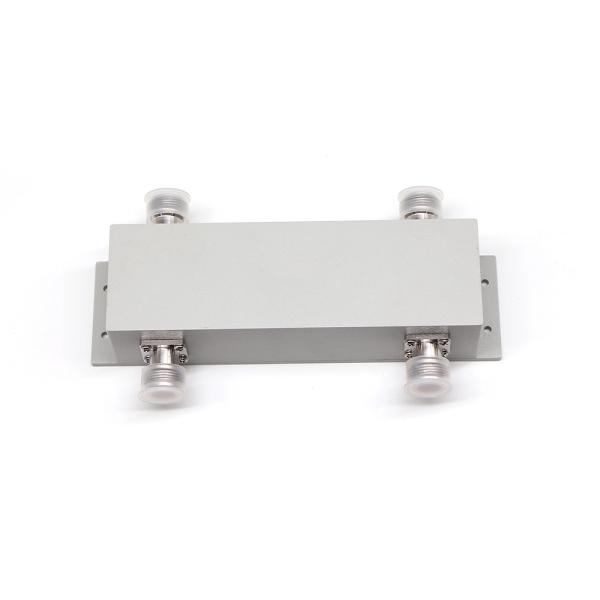

698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
698-3800MHz 2in2out N Combinador híbrido feminino
Especificações
Número do modelo :
VN-HC2x2-0738-ON
Local de origem :
porcelana
Quantidade mínima de encomenda :
5 peças
Condições de pagamento :
L/C, D/A, D/P, T/T
Capacidade de abastecimento :
500pcs pelo dia
Aplicação :
Como o mesmo combinador da faixa
Isolamento da altura :
tipicamente 25db, 30 (máximos)
BAIXO VSWR :
1,15 (máximo)
Conector :
N Feminino
OEM/ODM :
Aceitável
Cores :
personalizado
PIM :
153dbc 163dbc@43dbm *2
Descrição

698-3800MHz 2in2out N Combinador híbrido feminino



  • Banda larga
  • Alta directividade
  • Perda de retorno boa

Número da parte A partir de 1 de janeiro de 2014, a Comissão deve apresentar um relatório sobre a aplicação do presente regulamento.
Frequência de operação (MHz) 698-3800
Impedância (Ohm) 50
VSWR ≤ 1.25
Acoplamento (dB) 3.0±0.9
Perda de inserção (dB) 3.7
Isolamento (dB) ≥ 23
IM3 (dBc @ 2×43dBm) -140 / -150 / -155 / -160
Aplicação Indoor & Outdoor
Grau de proteção IP65
Temperatura de funcionamento (°C) -40 ~ + 80
Interface N Mulher
Potência de manuseio (watts, máximo) 300
Potência máxima (watts, máximo) 1200
Dimensão (mm) ((L × W × H, exceto conector) 141 × 44 × 38
Peso líquido (g) 615 ± 20
Dimensões da embalagem (mm,L×W×H) 170 × 100 × 40
Embalagem Tamanho da embalagem (mm,L×W×H) 520 × 360 × 110
Conformidade com a ROHS - Sim, sim.



698-3800MHz 2in2out N Combinador híbrido feminino



Os acopladores híbridos são o caso especial de um acoplador direcional de quatro portas que é projetado para uma divisão de potência de 3 dB (igual).e híbridos de 180 graus.

A Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.
