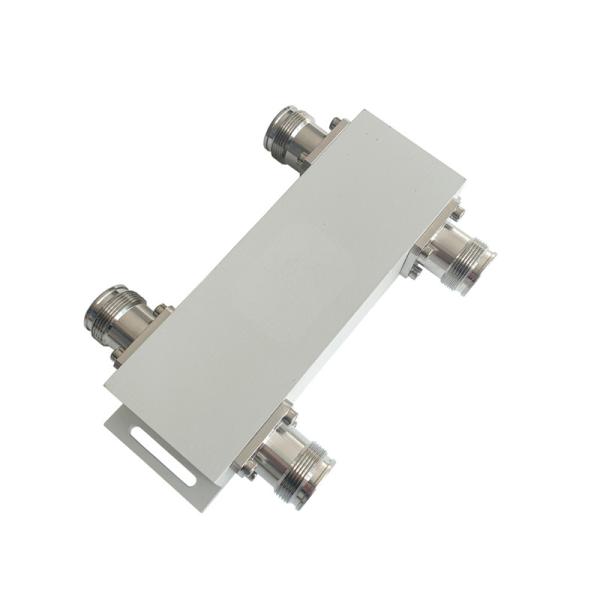

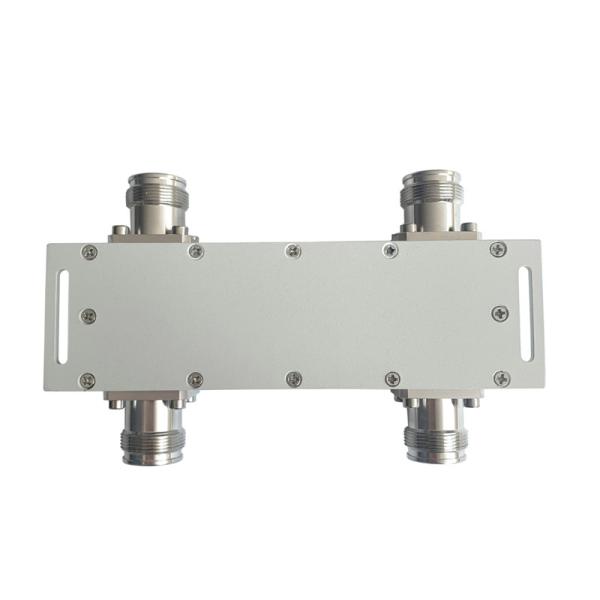

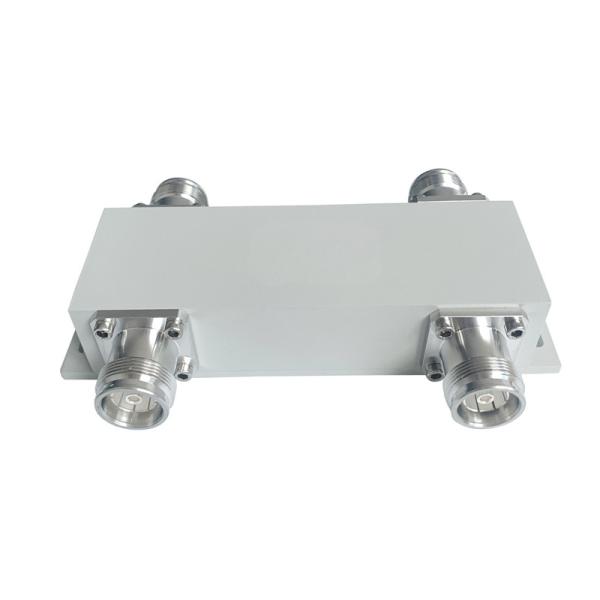

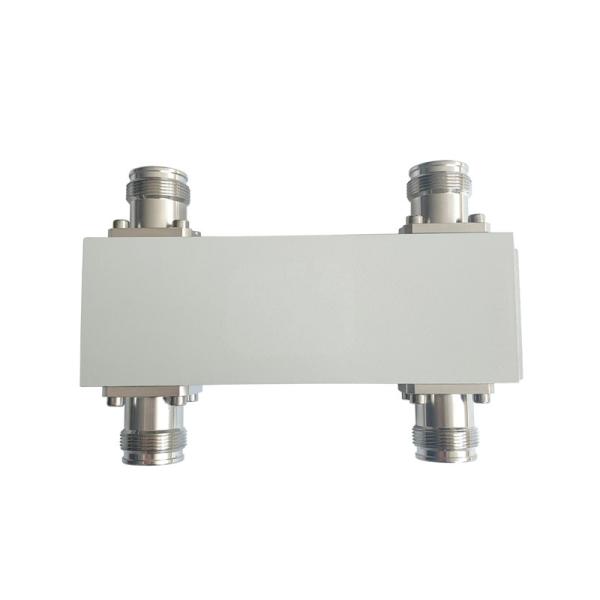

698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
698-2700MHz 2in2out 4.3-10F acoplador híbrido
Especificações
Número do modelo :
VN-HC2X2-0727-OP
Local de origem :
China
Quantidade mínima de encomenda :
5 peças
Condições de pagamento :
L/C, D/A, D/P, T/T
Capacidade de abastecimento :
500pcs pelo dia
Aplicação :
Como o mesmo combinador da faixa
Isolamento da altura :
tipicamente 25db, 30 (máximos)
BAIXO VSWR :
1,15 (máximo)
Conector :
4.3-10 fêmea
OEM/ODM :
Aceitável
Cores :
personalizado
PIM :
153dbc 163dbc@43dbm *2
Descrição

698-2700MHz 2in2out 4.3-10F acoplador híbrido



  • Alto isolamento
  • Baixo PIM -163dBc@43dBm*2
  • Portátil para instalação



 A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.

Número da parte A partir de 1 de janeiro de 2014:
Frequência de operação (MHz) 698-2700
Impedância (Ohm) 50
VSWR ≤ 1.20
Acoplamento (dB) 3.0±0.8
Perda de inserção (dB) 3.6
Isolamento (dB) ≥ 25
IM3 (dBc @ 2×43dBm) -153 / -163
Aplicação Indoor & Outdoor
Grau de proteção IP65
Temperatura de funcionamento (°C) -40 ~ + 80
Interface 4.3-10 Mulher
Potência de manuseio (watts, máximo) 500
Potência máxima (watts, máximo) 1500
Dimensão (mm) ((L × W × H, exceto conector) 127 × 44 × 31
Peso líquido (g) 565 ± 20
Dimensões da embalagem (mm,L×W×H) 170 × 100 × 40
Embalagem Tamanho da embalagem (mm,L×W×H) 520 × 360 × 110
Conformidade com a ROHS - Sim, sim.




698-2700MHz 2in2out 4.3-10F acoplador híbrido



Os acopladores híbridos são o caso especial de um acoplador direcional de quatro portas que é projetado para uma divisão de potência de 3 dB (igual).e híbridos de 180 graus.

A Vinncom dispõe de diferentes modelos de acopladores híbridos baseados em micro-bandas, filmes air-dielectric e thin film, guias de ondas, etc.

Os acopladores híbridos são amplamente utilizados como acopladores direcionais de 3 dB com uma porta de terminação, também podem ser usados como combinadores de 2 em 2 e 2 em 1.

Para alguns usos, os acopladores híbridos podem ser combinados como matriz, por exemplo 4in 4out, 3in 3out etc.

A Vinncom fornece muitas faixas de frequência diferentes para acopladores híbridos e é amplamente utilizada em sistemas de DAS e testes.
