Características do equipamento:

Princípio da inspeção

O lápis moderno que processa o processo é usar uma plaina para aplanar a placa do lápis a uma espessura apropriada e para ter uma placa do entalhe com um entalhe do núcleo que combine o diâmetro do núcleo da ligação, e cola então o núcleo da ligação e a placa do lápis. O sentimento de usar um lápis tem muito para fazer com o corpo do lápis. Porque há muitos métodos de processamento diferentes do corpo do lápis, a aparência do corpo do lápis é igualmente diferente.

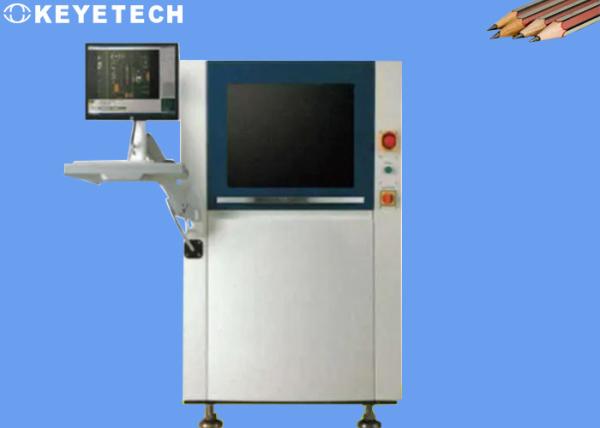

O equipamento da detecção do defeito da aparência do corpo do lápis projetado pela TECNOLOGIA de KEYE realizou uma série completa das inspeçãos na aparência do corpo do lápis. Principalmente para os defeitos da aparência do corpo da pena. como a superfície cortada irregular, áspera, as rebarbas, a deformação, o dano, os riscos, os borrões, as fraturas, os entalhes, as quebras, os dentes, bordas afiadas e outros defeitos.

Detalhes da inspeção

Nosso plano de desenvolvimento usa um grupo de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada para realizar uma série completa de inspeçãos visuais para os defeitos da aparência do corpo do lápis. A velocidade da inspeção é 300~500 partes/mínimos. O equipamento pode conseguir as horas 7*24. Corre dia-e-noite, e os produtos incompetentes podem automaticamente ser rejeitados em linha.

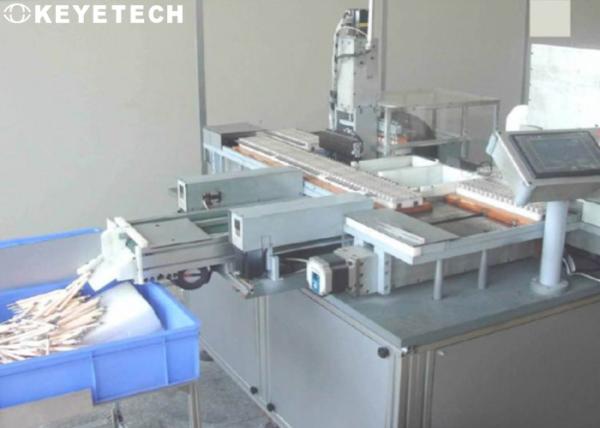

O grupo inteiro de equipamento da inspeção inclui as peças mecânicas, o hardware eletrônico visual, e o software de sistema de inspeção. A entrada e a saída da máquina da inspeção podem ser integradas com o mecanismo da automatização (veja os desenhos de projeto para detalhes), e podem ser conectadas ao equipamento de produção ascendente e a jusante de acordo com as necessidades específicas da produção de clientes.

Princípios básicos de inspeção de corpo do lápis

Após mover-se para a estação designada, o corpo do lápis é mantido pelo mecanismo de aperto, e é controlado pelo servo motor para girar para um círculo completo. Ao mesmo tempo, há uma fonte luminosa no lado, e a linha câmera da varredura captura imagens ao mesmo tempo para obter varreduras de alta resolução de lados diferentes. O software da inspeção compara esta imagem com a imagem da amostra padrão e detecta os defeitos correspondentes.

5, imagem do tempo real

Sawtooth, superfície cortada áspera, rebarbas
