Vário controle da capacidade do equipamento da refrigeração ZM6151 e de condicionamento de ar/sistema das falhas

1. Vista geral

* modelo Prática-orientado de uma refrigeração comercial system1
* câmara da refrigeração e da congelação para investigar métodos diferentes para a capacidade control1
* simulação de 12 faults1
* 2 métodos de degelo para congelar a câmara

2. Descrição técnica

O controle eficiente da capacidade e da temperatura em sistemas de refrigeração é um assunto importante na tecnologia da refrigeração. Com métodos diferentes da capacidade o controle pode ser investigado.

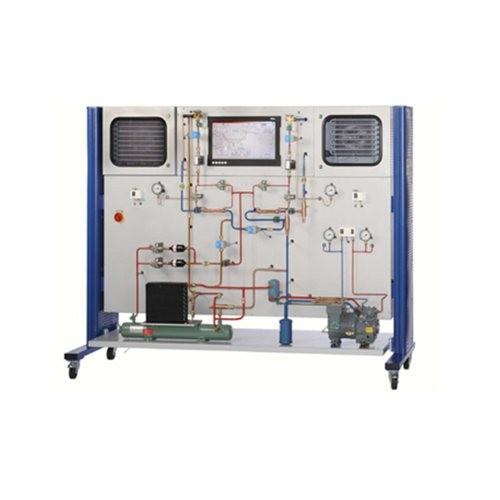

Os componentes de um circuito da refrigeração com câmaras da refrigeração e da congelação são arranjados claramente no instrutor. As válvulas de solenoide permitem a operação separada ou paralela dos evaporadores nas duas câmaras.

O circuito é equipado com um controlador da capacidade, um controlador da partida e
um interruptor de pressões combinado para os lados da entrega e da entrada do
compressor. Um permutador de calor cada um na entrada dos dois evaporadores
permite o supercooling do líquido refrigerante de ser investigado para
eficiência do processo. A capacidade da refrigeração do indivíduo dois
as câmaras são controladas por um termostato. A câmara da refrigeração igualmente
caracteriza um controlador da pressão da evaporação.

Há dois métodos de degelo para a câmara de congelação: um elétrico
degele o calefator e um a gás quente degelando onde o líquido refrigerante quente é alimentado diretamente do compressor no sentido oposto através do evaporador.

A simulação de 12 falhas diferentes, tais como por exemplo válvulas defeituosas ou as tubulações obstruídas, é ativada usando um PC do painel de toque.

Os valores medidos relevantes são transmitidos diretamente ao PC do painel de toque e analisados. O software permite por exemplo a representação do ciclo no diagrama do pH do log.

O material didático bem estruturado expôs os fundamentos e forneceu um guia passo a passo com as experiências.

3. Aprendendo objetivos/experiências

- familiarização com os dispositivos chaves para mudar a capacidade da refrigeração
* termostato

* controlador da capacidade
* controlador da partida
* controlador da pressão da evaporação
* controlador da pressão da condensação
- encontrar de falha em componentes de sistema da refrigeração
- efeito do supercooling do líquido refrigerante
- familiarização com métodos de degelo
* elétrico degele o calefator
* degelo a gás quente
- representação do ciclo termodinâmica no diagrama do pH do log

4. Especificação

[1] investigação de um sistema de refrigeração com câmaras da refrigeração e da congelação
circuito da refrigeração [de 2] com compressor, condensador, controlador da capacidade, controlador da partida, interruptor de pressão combinado e 2 evaporadores em câmaras isoladas
[3] cada câmara com válvula de solenoide, termostato, a válvula termostática da expansão, o fã e o permutador de calor para o supercooling do líquido refrigerante
câmara da refrigeração [de 4] com o controlador da pressão da evaporação
[5] a câmara de congelação com elétrico degela o calefator e o degelo a gás quente
[6] operação separada ou paralela das câmaras através das válvulas de solenoide
simulação [de 7] de 12 falhas
PC do painel de toque [de 8] para a ativação da falha, por aquisição de dados, a avaliação e a representação no diagrama do pH do log
líquido refrigerante R404a [de 9]

5. Dados técnicos

Compressor
- capacidade da refrigeração: 2440W no condensador de -10/30°C com fã
- caudal volumétrico do ar: áreas de transferência do evaporador do ³ /h de 570m
- câmara da refrigeração: ² de 1,12m
- câmara de congelação: ² de 1,88m
Elétrico degele o calefator: aproximadamente 125W
Controlador da capacidade: 0,2… 6bar
Controlador da partida: 0,2… 6bar
Termostato: 2x -25… 15°C
Controlador da pressão da evaporação: 0… 5,5bar
Escalas de medição
- temperatura: 6x -50… 50°C; 5x 0… 100°C
- pressão: 3x -1… 12,5bar; 2x -1… 24bar
- caudal: 2x 1,5… 22,5L/h
- consumo de potência do compressor: 0… 5kW
Dimensões e peso
LxWxH: 2420x780x1900mm
Peso: aproximadamente 280kg
Exigido para a operação
400V, 50Hz, 3 fases ou 230V, 60Hz/CSA, 3 fases
Espaço da entrega
1 instrutor
1 grupo de material didático

Arranje a entrega no prazo de 45 dias após recepção do pagamento.

Veja por favor abaixo da foto para pacote detalhado.
