Equipamento de treino renovável de ZM2121C

INSTRUTOR DO SISTEMA DA GERAÇÃO DAS ENERGIAS SOLARES

I. Equipamento Vista geral

1 introdução

1,1 vista geral

Este sistema de formação simula solar gera o processo da eletricidade, permite estudantes de aprender
o vento e solares geram a eletricidade. Este instrutor cultiva estudantes entrega na capacidade, ele é
apropriado para projetar a universidade, Instituto de formação, escolas técnicas.

1,2 característica

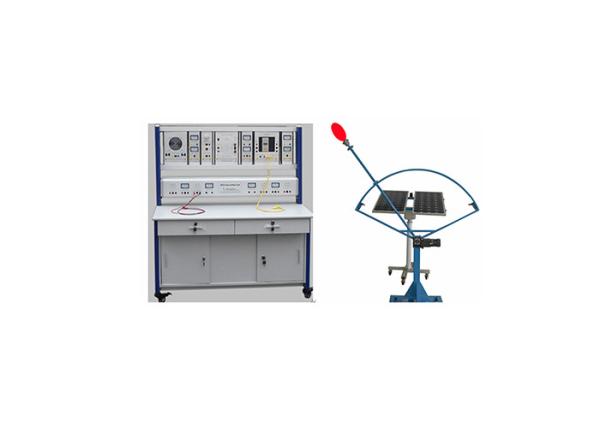

(1) a energia solar gera o grupo da eletricidade: a estrutura de alumínio da coluna do uso, painel fotovoltaico pode seguir e para ser ajustado, simule a fonte luminosa pode ser ajustado para 120 diplomas no sentido horizontal.

(2) pode fazer muito o circuito da experiência e os componentes, estudantes podem combiná-los ao circuito diferente, para fazer experiências diferentes e o índice de formação.

bancada do treinamento (de 3) com sistema de proteção da segurança.

Tamanho de formação da tabela: o quadro de alumínio, formulário de unidade de suspensão da caixa da liga de alumínio, a parte inferior é com rodas universais, × 1500mm do × 700mm das dimensões 1400mm (L×W×H)

Os únicos parâmetros do painel solar são como segue:

Poder máximo avaliado: 30 W

Procurar um caminho mais curto atual: 1,9 A

Corrente máxima: 1,7 A

A tensão do circuito aberto: 18.5V

Parâmetros da tecnologia do acumulador:

Tensão: 12 V

Capacidade: 12 Ah

Eletricidade perdida da bateria: 10V±1V

Padrão da execução: GB/T 9535

Humidade relativa: 35 ~ RH de 85% (não-condensação)

Ambiente de trabalho: temperatura -10 ~ +40 ℃ do ℃ temperature≤80

Ar ambiental: gás não corrosivos, inflamáveis, sem muita poeira condutora

Consumo de potência: ≤5000W,

Fonte de alimentação de trabalho: AC220 ± 5%, DC24V/

Fonte de alimentação: ± monofásico 5% do três-fio AC220, 50HZ

Modo do trabalho: contínuo

Ⅱ. Introdução do sistema

O sistema é dividido no sistema da produção de eletricidade fotovoltaico, sistema de controlo e o sistema do inversor três porções, sistema da produção de eletricidade fotovoltaico consiste em dispositivos análogos da fonte luminosa, nos painéis solares fotovoltaicos e nas baterias de armazenamento. O sistema de controlo consiste no controlador fotovoltaico. O sistema do inversor consiste no inversor da frequência e na unidade de carga.

1. Sistema da produção de eletricidade fotovoltaico da simulação: O sistema usa dois painéis 30W solares, podem ser conectados em série ou paralelamente segundo a tensão de sistema diferente, o dispositivo da luz solar da simulação consiste em dois alogenuros de alta potência do metal, a posição relativa aos painéis fotovoltaicos pode ser ajustado para simular o lugar da luz solar, ele é conveniente simular a demonstração de várias condições da luz do sol.

2. Baterias de armazenamento: consiste em quatro partes dos acumuladores 12V/12AH selados livre de manutenção, não somente podem ser conectados paralelamente ao sistema 12V48AH para usar-se, mas igualmente podem ser conectados em série ao sistema 24V/24AH para usar-se, que pode aprofundar a compreensão dos acumuladores conectados em série e paralelos.

3. Caixa de suspensão do controlador: a caixa usa o controlador industrial da carga, você pode controlar o poder de geradores de vento e os painéis fotovoltaicos para carregá-lo o painel da bateria, de exposição do LCD, e podem ver os parâmetros de funcionamento do sistema e podem ajustar parâmetros do usuário você mesmo, com anti-sobrecarga perfeita, função da proteção da sobrecarga.

4. Caixa de suspensão do inversor: inversor inteligente da frequência do reconhecimento da tensão 12V/24V dos usos, tensão AC220V da saída, poder contínuo 600W, poder máximo 1000W. A eficiência de conversão é maior de 90%, o alarme automático da baixa pressão.

5. Caixa de suspensão do medidor: pode indicar a geração da tensão, geração atual, tensão de carregamento, atual de carregamento, tensão do inversor, inversor atual no tempo real.

6. Caixa de suspensão da carga terminal: inclui lâmpadas incandescentes, lâmpadas de poupança de energia e fãs de fluxo axial, e faz tipos diferentes de testes de carga para C.A. 220V convertida pelo inversor.

Ⅲ. Índice da experiência

1. Lista da experiência

(1) teste da característica da bateria:

1) parâmetro técnico da eletricidade

2) A bateria conecta em série e paralela

(2) experiência do controlador da carga:

1) conecte a experiência inversed da proteção

2) Proteção do controlador na sobrecarga da bateria

3) Proteção do controlador na bateria sobre o descarregamento da experiência

4) Anti experiência da carga reversa

(3) experiência fotovoltaico do teste da tensão do circuito aberto da bateria

(4) a bateria fotovoltaico procura um caminho mais curto a experiência atual do teste

(5) experiência fotovoltaico do teste do poder do trabalho da bateria

(6) experiência fotovoltaico da característica da saída da bateria

(7) experiência fotovoltaico do princípio de controle do carregamento de bateria

(8) experiência do carregamento reverso da bateria fotovoltaico anti

(9) bateria fotovoltaico para conectar em série e paralelizar a experiência

experiência do princípio básico do inversor (de 10)

(11) experiência simples do teste da forma de onda da saída do inversor

o inversor (de 12) conduz a experiência da carga de C.A.

(13) com da mudança da fonte luminosa direta para medir a saída atual da pilha da energia solar

(14) a iluminação diferente merece a tensão do conjunto da experiência da pilha de silicone e a curva atual

(15) através de uma pilha de silicone usada para que o valor diferente da isolação da iluminação avalie o máximo potência de saída

(16) calcule a eficiência da pilha fotovoltaico

(17) bateria fotovoltaico para conectar em série e paralelamente experiência

(18) calcule o poder médio do painel da pilha de silicone
