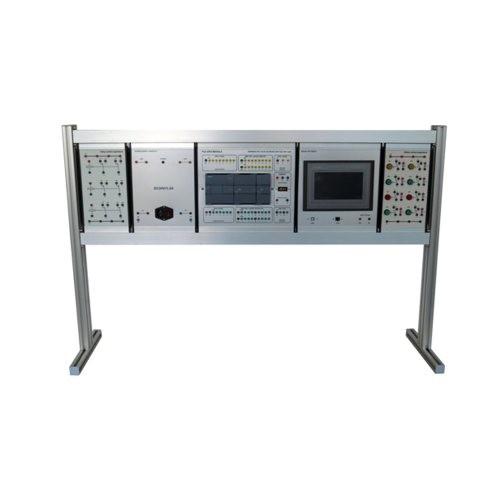

Equipamento de SS3101T que ensina a equipamento de laboratório elétrico o PLC industrial modular



1 vista geral do produto

1,1 vista geral

O dispositivo de formação inclui Siemens 1200PLC, tela táctil, módulo de poder, módulo do botão, módulo de indicador e módulo de relé. Com as experiências relacionadas, os estudantes podem dever familiarizar com os métodos básicos do uso e de programação de PLC S7-1200, e o uso de programar o software. Cultive o conhecimento correspondente dos estudantes e as habilidades, apropriadas para uma High School vocacional, mais alta, escolas vocacionais secundárias e escolas técnicas e vocacionais relacionaram a avaliação do treinamento do ensino e de habilidades.

1,2 características

(1) o quadro de formação adota a estrutura de alumínio do quadro da coluna do perfil, instrumento de medição e a instalação integrada incorporado da fonte de alimentação do treinamento, o circuito de formação e o dispositivo são combinados pendurando a caixa, cada unidade é flexível, é fácil de usar e não fácil a dano.

(2) o circuito e o dispositivo experimentais são totalmente equipadas e podem ser usados na combinação para terminar o índice de formação de vários cursos.

(3) a plataforma de formação tem um bom sistema de proteção de segurança.

2 parâmetros de desempenho

(1) poder entrado: monofásico, sistema 220V±10% 50Hz do três-fio

(2) dimensões: × 780mm do × 300mm de 1200mm

capacidade de máquina (de 3): <1kva>

(4) pesos: <100kg>

(5) condições de trabalho: ° C da temperatura ambiental -10 ~ humidade relativa de +40 ° C <85>

composição de produto 3

3,1 quadro de formação

O quadro de formação é apoiado pela coluna de alumínio do perfil, que tem a estrutura firme, a aparência bonita e a operação desktop conveniente.

3,2 módulo de poder

O módulo de poder é entrada de AC220V, de alimentação de DC24V fonte, e fio da tomada de poder, que é seguro e conveniente.

módulo de 3,3 botões

O módulo contém oito botões da lâmpada, cada um com um contato normalmente fechado e um contato normalmente aberto, seis de que auto-estão restaurando botões e os outros dois são botões de travamento automático. Um sinal digital do plc pode ser entrada para o plc.

módulo de relé 3,4

O módulo contém três relés, cada um é com dois contatos normalmente abertos e dois contatos normalmente fechados. Pode ser usado como um atuador para o plc.

3,5 módulo do PLC

O módulo contém o Siemens o módulo DC/DC/DC, SM1223 de CPU1212C e o módulo SM1232. Contém 24 entradas digitais, 22 saídas do tiristor (DC24v), 2 entradas análogas e 2 saídas análogas.

módulo de 3,6 telas tácteis

O módulo contém magnetocardiogramas tela táctil de uma cor de 7 polegadas para monitorar o PLC.

3,7 componentes equipados

(1) cabo da rede 1 parte

(2) CD de programação do software do PLC 1 parte

software de programação do tela táctil (de 3) 1 parte

(fusíveis 4) 5A 10 partes

(5) luz indicadora amarela 1 parte, indicador verde 1 parte, indicador vermelho 1 parte

(6) manual inglês 1 parte

cabo elétrico da segurança (de 7) 2mm 25 partes

(8) soquetes da segurança de 2mm 3 partes

Índice 4 de formação

(1) treinamento de programação do plc

(2) treinamento de programação do tela táctil

(3) treinamento de uma comunicação do Plc e do tela táctil

treinamento de uma comunicação do computador e do tela táctil (de 4)

treinamento do plc do controle do tela táctil (de 5)

(6) tela táctil que monitora a formação do estado do plc

Detalhes e garantia do produto
Nós fornecemos pancadinhas de reposição apropriadas de acordo com a exigência da experiência, nossos produtos tomamos a estrutura de alumínio, estrutura de suspensão de alumínio e plástica da dimensão do papel A4 de caixa.
Nós fornecemos 3 anos de tempo da garantia.

Empacotamento & entrega
Detalhes do pacote: espuma plástica plástica de film+ + caixa da madeira compensada com pálete, e para a dimensão do equipamento menos do que 1CBM, nós fornecemos a caixa fina plástica plástica de film+ foam+.

Arranje a entrega no prazo de 45 dias após recepção do pagamento.
