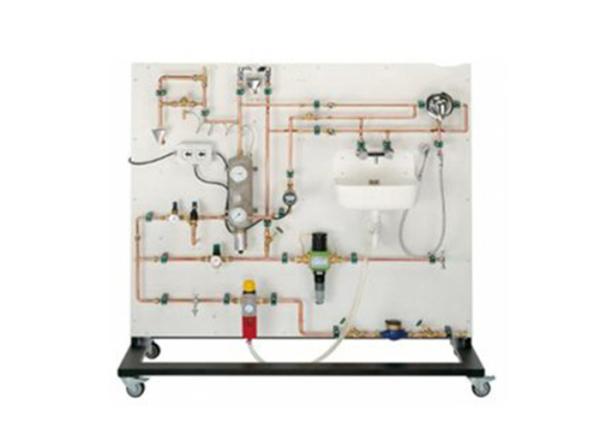

Demonstrador da instalação da água potável SR-310

1.Description

Uma instalação típica da água potável do agregado familiar é cabida ao painel. Uma caldeira elétrica pequena para a água quente e uma tubulação da circulação com os componentes relacionados demonstram o aquecimento da água quente doméstica da água fria fornecida.

Os dispositivos de segurança mostram como a tubagem da água potável é protegida contra o recuo das águas residuais.

Um sistema de tubulação para drenar as águas residuais é montado na parte de trás do painel.

detalhes 2.Technical

Especificação

familiarização com os componentes os mais importantes em uma instalação da água potável

sistema dividido no lado da água fria, lado da água quente, sistema do dreno

circuito da água fria com medidor de água, válvula de diminuição da pressão, válvula de ângulo-Seat, separador do sistema, tomadas

circuito da água quente com sistema de dispositivos de segurança, embarcação de pressão com calefator, válvula de diminuição da pressão, válvula do não-retorno, bomba de circulação com temporizador, tomadas

sistema do dreno na parte traseira do painel, tubulação de dreno DN 40 com estabilidade de alta temperatura

único misturador do punho, misturador de dois punhos, sistema de extinção de incêndios do chuveiro, respiradouros da tubulação

Dados técnicos

Medidor de água DN20 do impulsor da aleta: 2.5m3/h

Sistema dos dispositivos de segurança, 6bar

preventer do recuo

válvula de diminuição da pressão

válvula cortada

Dispositivo de segurança da descarga térmica: 95°C

Elemento rosqueado 3kW do calefator (na embarcação de pressão)

Bomba

consumo de potência: 20W

caudal máximo: 640L/h

cabeça máxima: 1,4m

temperatura de funcionamento máxima: 110°C

Escalas de medição

pressão: 3x 0… 10bar

230V, 50Hz, 1 fase

230V, 60Hz, 1 fase

230V, 60Hz, 3 fases

Exigido para a operação

conexão da água fria: 1,5bar, dreno
