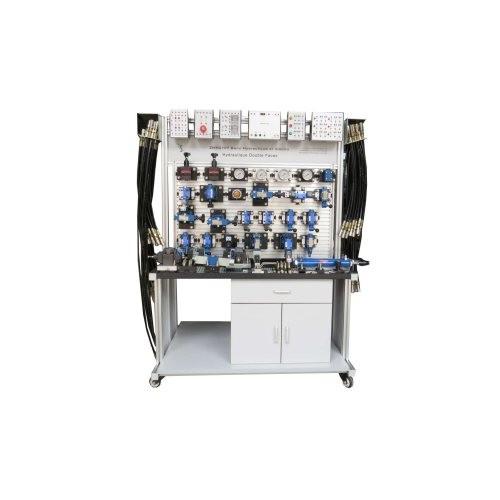

Bancada hidráulica de Teaching Equipment Eletro do eletro instrutor hidráulico do PLC ZMH1108

I.Introduction

É apropriado para as escolas, os centros de aprendizado do coordenador, o departamento de treinamento etc. da fábrica.

Através deste instrutor, os estudantes podem dominar a estrutura dos componentes hidráulicos, a teoria de controle hidráulica do circuito, o projeto de circuito hidráulico, e a mão na capacidade para o instrutor hidráulico.

Este instrutor é flexível e os estudantes podem projetar seu próprio circuito hidráulico.

II. parâmetro técnico

(1) alimentação de DC: C.A. 380V da entrada, saída 50Hz: C.C. 24V/3A

roda (de 2): 4, 2 lockable com freio, 2 não lockable

(3) estação hidráulica:

volume nominal: 35L

a pressão hidráulica de saída avaliada é 16MPa,

tipo da bomba: bomba de engrenagem

espaço do entalhe (de 4): 25mm

material do painel (de 5): alumínio

(6) tipo da bancada: única estação de trabalho do verso para 2 estudantes

(7) estação hidráulica com óleo hidráulico

(8) dimensão inteira do equipamento: 1600mm (L)×750mm (W)×1700mm (H)

(9) dimensão de alumínio do painel: 1200 (L)×750 (W)

armário (de 10): 1

III. experiência que pode ser terminada

1. Circuito de controle do sentido

(1) circuito manual da mudança de sentido da válvula do sentido

válvula direcional da mudança de sentido da válvula do solenoide (de 2)

2. Circuito de controle da pressão

(1) única pressão da categoria para ajustar o circuito

(2) pressão secundária para ajustar

(3) único circuito da diminuição da pressão da categoria

(4) secundário reduza o circuito da pressão

(6) use a válvula de seletor
(7) use a válvula de excesso
(de 8) válvula de verificação operada piloto para proteger a tensão
3. velocidade para ajustar o circuito
(1) governo de estrangulamento da entrada do óleo
(2) governo de estrangulamento do circuito traseiro do óleo
(3) pelo governo de estrangulamento do circuito da passagem
(4) velocidades ajustam a velocidade da válvula que sincroniza o circuito
(5) velocidades ajustam o circuito paralelo da válvula
(6) velocidades ajustam o circuito de série
5. Circuito sequent da válvula de sequência do uso
6. Circuito sequent do controle do interruptor do curso do uso
7. Use o circuito sequent do controle do relé da pressão
8. Use circuito fechado operado piloto do fechamento do sentido da válvula de verificação o único
9. O piloto do uso operou o circuito fechado direcional da válvula de verificação dois
10. Tipo circuito fechado direcional do uso “O” da válvula da mudança
11. circuito básico hidráulico do controle do relé
12. Medida componente hidráulica da experiência da capacidade

Detalhes e garantia do produto
Nós fornecemos pancadinhas de reposição apropriadas de acordo com a exigência da experiência, nossos produtos tomamos a estrutura de alumínio, estrutura de suspensão de alumínio e plástica da dimensão do papel A4 de caixa.
Nós fornecemos 3 anos de tempo da garantia.

Empacotamento & entrega
Detalhes do pacote: espuma plástica plástica de film+ + caixa da madeira compensada com pálete, e para a dimensão do equipamento menos do que 1CBM, nós fornecemos a caixa fina plástica plástica de film+ foam+.

Arranje a entrega no prazo de 45 dias após recepção do pagamento.

Veja por favor abaixo da foto para pacote detalhado.
