Há muitos componentes do núcleo que afetam o desempenho total do waterjet, tal como os cilindros de alta pressão, os acumuladores, atuadores de alta pressão, selos de alta pressão, e válvulas de sentido único. Se uma peça falha, o waterjet pode falhar. Consequentemente, nós devemos ser cuidadosos ao identificar as peças.

Waterjet é uma ferramenta processar. Se a eficiência de processamento é alta, a taxa de falhas é baixa, e o custo é baixo, a seguir este produto é relativamente fácil ser reconhecido por usuários. A eficiência de corte do waterjet refere principalmente a qualidade de corte e a velocidade do corte, que pode somente ser sabida praticando com materiais; em muitos casos, o sistema de alta pressão é frequentemente a falha do waterjet. Se esta parte é durável, as falhas estarão reduzidas muito.

A bomba da intensificador é um dispositivo que pressurize o jato de água de baixa pressão ao jato de água ultra-alto da pressão. O jato de água ultra-alto da pressão é a chave ao corte. A bomba da intensificador é a fonte de energia de corte da água. O nível da pressão da bomba da intensificador determina diretamente a eficiência de corte. A bomba da intensificador é a peça do núcleo do corte waterjet, assim que escolher uma boa bomba da intensificador é muito importante para o corte waterjet.

Hoje, dois tipos de bombas são usados no corte waterjet: bombas de impulsionador lineares e bombas giratórias da movimentação direta. As bombas de impulsionador e as bombas da movimentação direta podem confiantemente entregar a água ultra-alta da pressão, e ambos foram usados com sucesso na indústria. As duas bombas têm algo na terra comum. Todos têm os motores, os filtros de água, os sistemas de controlo e os sensores, e as outras similaridades.

Antes de começar estudar separadamente as duas bombas, deixe-nos olhar como a indústria define a diferença em níveis da pressão. Note por favor que a amplitude da pressão segue uma operação de alta pressão típica do encanamento (encanamento da água, T-forma, cotovelo, etc.).

• A baixa pressão é uma pressão abaixo de 10.000 libras por polegada quadrada (MPa 69).

• A pressão média está entre 10.000 a 15.000 libras por polegada quadrada (69 a MPa 103).

• A alta pressão está entre 15.000 a 40.000 libras por polegada quadrada (103 a MPa 276).

•Ultra de alta pressão está entre 40.000 libras por polegada quadrada e 75.000 libras por polegada quadrada (276 a MPa 517). Para o corte waterjet, a maioria de bombas estão entre 55-60,000 libras por polegada quadrada (379 a MPa 413).

Bomba de impulsionador linear

A bomba de impulsionador linear é a tecnologia original usada para o corte waterjet, e é igualmente a tecnologia a mais comum. A bomba de impulsionador usa da “o princípio elegante pressurização” para pressurizar a água. Deixe-nos olhar como esta teoria trabalha.

O óleo hidráulico é pressurizado a uma pressão de 3.000 libras por polegada quadrada (neste exemplo). O óleo de baixa pressão empurra para o biscoito do pistão, e sua área de superfície é 20 vezes maior do que a superfície do atuador de alta pressão empurrou para a água. Consequentemente, a pressão de óleo de 3.000 libras por polegada quadrada “foi aumentada” vinte vezes, tendo por resultado uma pressão de água de 60.000 libras por polegada quadrada. O “reforço do princípio” ou da relação usa a diferença na área do biscoito/atuador para intensificar ou aumentar a pressão.

Os componentes principais do sistema completo linear de bomba de impulsionador são como segue:

• Motores elétricos entre 25 a 200 quilowatts dos cavalos-força (18 a 150). Para o jato de água que corta aplicações, o mais comum é 50hp (37 quilowatts).

• A bomba hidráulica conectada ao motor envia o óleo hidráulico ao impulsionador.

• Compressor, que usa o princípio sobrecarregando (como descrito acima) para transferir a energia do óleo à água.

•O tratamento da água da entrada prepara o água da torneira ordinário para a bomba.

• Um sistema de controlo para controlar o começo/parada da bomba, da saída de pressão da água e de monitorar a integridade da bomba através dos sensores.

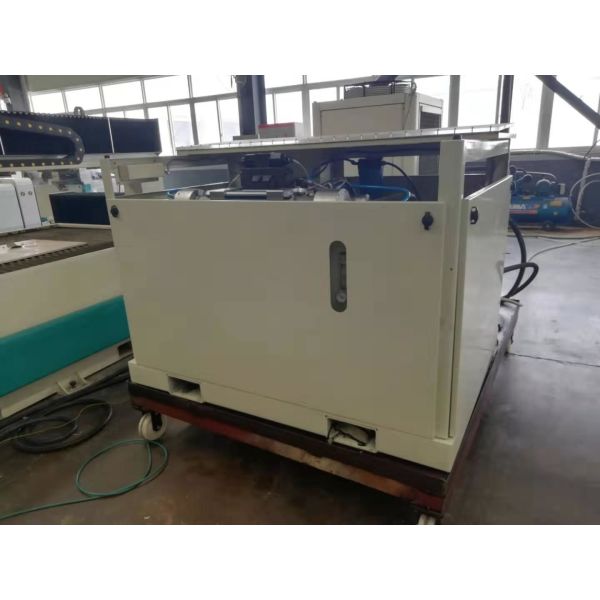

Bomba giratória da movimentação direta

As bombas giratórias da movimentação direta são usadas primeiramente para aplicações do campo na remoção da pintura, na mineração e na limpeza industrial. Aproximadamente 20% dos sistemas de sistema de extinção de incêndios instalados no mundo inteiro usam as bombas da movimentação direta. Hoje, esta tecnologia da bomba é usada igualmente em aplicações da limpeza do corte e do campo da fábrica. Ao contrário das bombas baseadas em impulsionadores, as bombas giratórias de movimentação direta não têm as bombas hidráulicas. Chamou às vezes uma bomba do três-cilindro, um motor elétrico gerencie uma manivela com três pistões para produzir a água ultra-alta da pressão. Se você é inteiramente familiar com a arruela de alta pressão, que está usada para limpar a goma no passeio ou para lavar a casa antes da pintura, você deve tratá-la como o mesmo tipo de bomba.

Os componentes principais do sistema completo da bomba giratória da movimentação direta são como segue:

• Motores elétricos entre 25 a 500 quilowatts dos cavalos-força (18 a 370). Para aplicações de corte waterjet, o mais comum é 30 cavalos-força (22.4kW).

• Central elétrica, incluindo o cárter (geralmente com caixa de engrenagens) e a extremidade fluida da pressão ultra-alta do três-cilindro.

•O tratamento da água da entrada prepara o água da torneira ordinário para a bomba.

• Um sistema de controlo para controlar o começo/parada da bomba, da saída de pressão da água e de monitorar a integridade da bomba através dos sensores.

Comparação da bomba de impulsionador

A comparação real deve ser deixada aos peritos que se sentam para baixo com você para rever sua aplicação. Eu fornecerei somente algumas opiniões de nível elevado gerais.

• As bombas de impulsionador podem fornecer umas pressões mais altas do que as bombas da movimentação direta.

• A movimentação direta tem uma eficiência elétrica mais alta.

• O intervalo de manutenção do turbocompressor é mais longo.

• O tamanho da movimentação direta é pequeno.

• O impulsionador é mais apropriado para as aplicações onde a cabeça de corte tem muitos ciclos de ligar/desligar.

Mais importante ainda, estas tecnologias de duas bombas têm seus profissionais - e - contra. Quando você está pronto para adicionar um waterjet, é o melhor discutir suas necessidades especiais com um perito que tenha a experiência na aplicação de duas tecnologias da bomba a fim encontrar o componente direito para seu trabalho.

Nossa empresa:

A tecnologia Co. do CNC de Shandong WAMI, Ltd. é ficada situada na zona do desenvolvimento da Alto-tecnologia da cidade de Jinan, província de Shandong. É uma empresa da alto-tecnologia que especializa-se na investigação e desenvolvimento, na produção, nas vendas e nos serviços técnicos de produtos ultra-altos da aplicação da tecnologia do jato de água da pressão do CNC. O produto principal da empresa é “a máquina de corte Ultra-alta da água do CNC da pressão”, que é a tecnologia nova do corte frio do mundo e o equipamento de fabricação avançado. Combina produtos da alto-tecnologia em muitos campos tais como a integração orgânico-elétrica, tecnologia ultra-alta do jato de água da pressão e automatização de controle numérico, detecção e compensação automática, desenhos assistidos por computador e fabricação, e aplicações do robô. É um produto da alto-tecnologia da mundo-classe. A amplitude da pressão da válvula de regulamento tripartido da pressão é muito grande, e a escala do uso da válvula de regulamento tripartido da pressão pode ser usada normalmente MPa 80 a 400, e pode mesmo ser usada normalmente em umas pressões mais altas.
