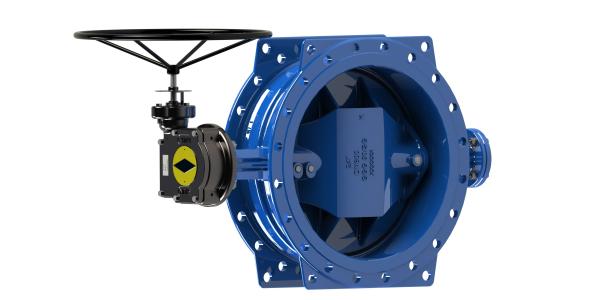

De aço inoxidável excêntrico de DI Disco da válvula de borboleta do dobro dútile do ferro revestido

Descrição:

    A válvula de borboleta excêntrica dobro da flange do AFC (nós chamamos FBGD abreviado) é uma válvula de borboleta recentemente avançada do projeto. Com projeto excêntrico dobro e selo de borracha macio no corpo, o toque operacional é um do mais baixos entre todas as válvulas de borboleta e pode ser selado em ambos os sentidos, disco e a haste é muito forte sem nenhuma deformação.

    O tamanho DN150-DN350mm, disco é forma lisa, permitindo que uns desperdícios mais grandes corram através. DN350 ao disco de DN1200mm são forma do arco com os reforços mais fortes na parte traseira, fazendo com que menos compressão e vestir da borracha do selo aumentem a vida do selo de borracha. Também, a perda de cabeça da água reduzida muito e a turbulência minimizada, correm através assim da energia do disco são salvar e de reduções o custo de bombeamento.

Característica:

. A válvula é feita de DI corpo e de DI disco.
. Recentemente projeto avançado com projeto do selo da ensamblagem e capturado pela cola Epoxy na parte traseira, com anel levantado múltiplo para ter mais contato com disco mas menos fricção durante o fechamento.
. O projeto excêntrico dobro fornece menos área de contato do selo o disco, e menos esforço na posição aberta do disco.
. O projeto do disco com forma do arco e através do disco pode fornecer a melhor capacidade de fluxo, mais forte e o menos peso
. A conexão do eixo e do disco com o pino tangencial que pode ser cambiável e fornecer
conexão rígida.
. O disco liso do uso do DN 100-500MM, e do uso do DN 600-1200MM disco da forma do arco.
. A cola Epoxy revestiu interior e exterior.
. O projeto da válvula encontra ou excede EN 593.
. A conexão superior da flange encontra ISO 5211-1982, e F/F encontra as séries 13 & 14 do EN 558-1.

Grau de abertura CONTRA o coeficiente de fluxo quilovolt

Material

DN100-DN500

DN600-DN1200

Dimensão:
