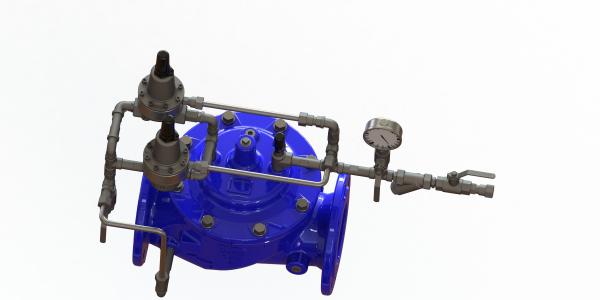

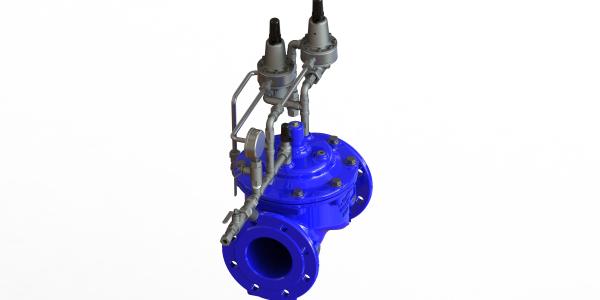

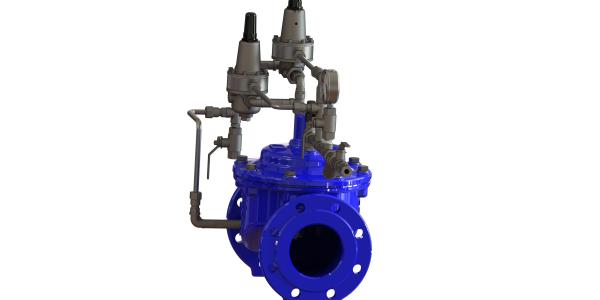

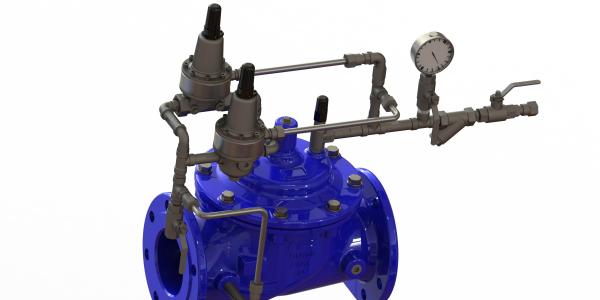

Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção
Especificações
Number modelo :
A2A5
Lugar de origem :
porcelana
MOQ :
1
Termos do pagamento :
L/C, T/T
Capacidade da fonte :
Baseado na ordem
Prazo de entrega :
15-60 dias
Detalhes de empacotamento :
caixas da madeira compensada
Material :
Ferro dútile GJS500-7
Material piloto :
ss304
padrão :
EN1074-5
Cor :
Azul
Diafragma :
Reforço de nylon com EPDM
de borracha :
EPDM
Descrição







Impulso que antecipa diafragma de nylon de aço inoxidável do reforço dos pilotos do martelo de água da válvula o ferro dútile do anti







    A2A5 é uma válvula da antecipação do impulso e é para bombas de proteção, equipamento de bombeamento e todos os encanamentos aplicáveis dos impulsos de pressão perigosos causados por mudanças rápidas da velocidade de fluxo dentro de um encanamento.
Quando os sistemas de bombeamento são começados e parados gradualmente, os impulsos prejudiciais não ocorrem. Se uma falha de energia ocorrer, contudo a parada abrupta da bomba pode causar impulsos perigosos no sistema
qual poderia conduzir a dano de equipamento severo.
A falha de energia a uma bomba conduzirá geralmente para baixo a um impulso na pressão, seguida por um impulso ascendente na pressão. A válvula de controle do impulso abre na onda inicial da baixa pressão, desviando a onda de alta pressão de retorno do sistema. De fato, a válvula antecipou a onda de alta pressão de retorno e está aberta dissipar o dano que causa o impulso. A válvula fechar-se-á então lentamente sem gerar nenhuns impulsos de pressão mais adicionais.



Características:



• Nenhuma operação da batida
• Projeto simples e seguro
• A instalação e manutenção fáceis
• Baixa resistência e capacidade de fluxo alta
• Proteção para sistemas de bombeamento da água de esgoto assim como da agua potável



Campos do serviço:


Para o abastecimento de água, sistema de irrigação.



Dados técnicos:



Tamanho DN50-DN800
Temperatura de trabalho - 10  C do  c 80
Flange AISI B16.1 ou PN16
Meios do fluxo Agua potável



Consulte a fábrica para outras aplicações
IP68 para a resistência de água
Cumpra com o EN 1074-5 das BS, ISO 5208, EN 12266-1 das BS, EN 558-1 das BS



Materiais e dimensão



DN50-DN350

Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção

Não Descrição Material Padrão
1 Corpo Ferro dútile GJS500-7
2 Seat De aço inoxidável ANSI 304/316
3 Anel-O De borracha NBR
4 Anel-O De borracha NBR
5 Parafuso De aço inoxidável A2/A4
6 Arruela De aço inoxidável A2/A4
7 Capota Ferro dútile GJS500-7
8 Bush De bronze C61900
9 Mola De aço inoxidável ANSI 304/316
10 Calafetando a porca De aço inoxidável A4
11 Diaphagm Borracha reforçada de nylon Tela de EPDM+Nylon
12 Suporte de fixação Ferro dútile GJS500-7
13 Suporte do disco Ferro dútile GJS500-7
14 Selo De borracha EPDM
15 Retentor de Seat De aço inoxidável ANSI 304/316
16 Haste De aço inoxidável ANSI 304/316
17 Tomada De aço inoxidável ANSI 304/316
18 Parafuso De aço inoxidável A2/A4
19 Tomada De aço inoxidável A2/A4
20 Wsher De aço inoxidável A2/A4



Unidade da dimensão: Milímetro
DN Code modelo L φD Φk H N-φd ΦB
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
50 A900-0050 230 165 165 165 125 125 125 177 4-φ19 4-φ19 4-φ19 φ99 φ99 φ99
65 A900-0065 290 185 185 185 145 145 145 202 4-φ19 4-φ19 8-φ19 φ118 φ118 φ118
80 A900-0080 310 200 200 200 160 160 160 219 8-φ19 8-φ19 8-φ19 φ132 φ132 φ132
100 A900-0100 350 220 220 235 180 180 190 243 8-φ19 8-φ19 8-φ23 φ156 φ156 φ156
*125 A900-0125 400 250 250 270 210 210 220 243 8-φ19 8-φ19 8-φ28 φ156 φ156 φ156
150 A900-0150 480 285 285 300 240 240 250 333 8-φ23 8-φ23 8-φ28 φ211 φ211 φ211
200 A900-0200 600 340 340 360 295 295 310 428 8-φ23 12-φ23 12-φ28 φ266 φ266 φ274
250 A900-0250 730 405 405 425 350 355 370 478 12-φ23 12-φ28 12-φ31 φ319 φ319 φ330
300 A900-0300 850 460 460 485 400 410 430 538 12-φ23 12-φ28 16-φ31 φ370 φ370 φ389
*350 A900-0350 980 520 520 555 460 470 490 550 16-φ23 16-φ28 16-φ34 φ429 φ429 φ448
Nota 1.DN125 DN350 usam mesmo internel que DN100 DN300
Material padrão da fábrica 2.A1SI 304. Consulte a fábrica para AISI 316material



DN400-DN800



Nenhuma válvula de controle do impulso da operação da batida para as bombas/o equipamento de bombeamento de proteção

Não. Descrição Material Padrão
1 Corpo Ferro dútile GJS500-7
2 Seat De aço inoxidável ANSI 304/316
3 Parafuso De aço inoxidável A2/A4
4 Parafuso De aço inoxidável A2/A4
5 Parafuso De aço inoxidável A2/A4
6 Mola De aço inoxidável ANSI 304/316
7 Capota Ferro dútile GJS500-7
8 Bush De bronze C61900
9 Anel-O De borracha NBR
10 Arruela do reparo De bronze C61900
11 Diaphagm Borracha reforçada de nylon Tela de EPDM+Nylon
12 Parafusos de olho Aço carbono 1040
13 Suporte do reparo Ferro dútile GJS500-7
14 Suporte do disco Ferro dútile GJS500-7
15 Selo De borracha EPDM
16 Retentor de selo Ferro dútile GJS500-7
17 Haste De aço inoxidável ANSI 304/316
18 Tomada De aço inoxidável ANSI 304/316
19 Anel-O De borracha NBR
20 Tampão Ferro dútile GJS500-7
21 Tomada De aço inoxidável ANSI 304/316
22 Parafuso De aço inoxidável A2/A4
23 Anel-O De borracha NBR
24 Parafuso De aço inoxidável A2/A4
Unidade da dimensão: Milímetro
DN Code modelo L H φD Φk N-φd ΦB
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
400 A900-0400 1100 710 580 580 620 515 525 550 16-φ28 16-φ31 16-φ37 480 480 503
*450 A900-0450 1200 720 640 640 670 565 585 600 20-φ28 20-φ31 20-φ37 530 548 548
500 A900-0500 1250 822 715 715 730 620 650 660 20-φ28 20-φ34 20-φ37 582 609 609
600 A900-0600 1450 885 840 840 845 725 770 770 20-φ31 20-φ37 20-φ40 682 720 720
*700 A900-0700 1650 910 910 910 960 840 840 875 24-φ31 24-φ37 24-φ43 680 720 720
800 A900-0800 1850 1260 1025 1025 1085 950 950 990 24-φ34 24-φ40 24-φ49 901 901 928
Nota 1.DN450 DN700 usam mesmo internel que DN400 DN600
Material padrão da fábrica 2.A1SI 304. Consulte a fábrica para AISI 316material
