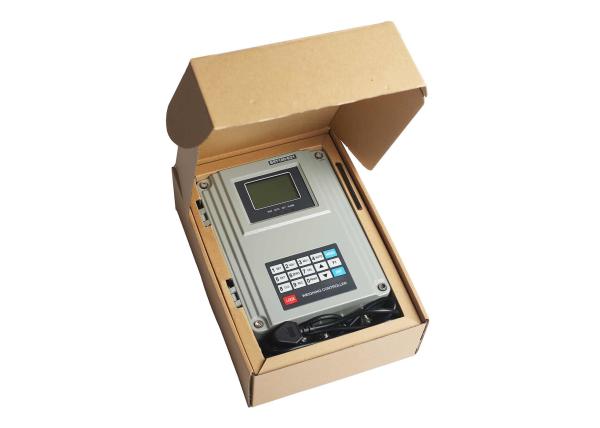

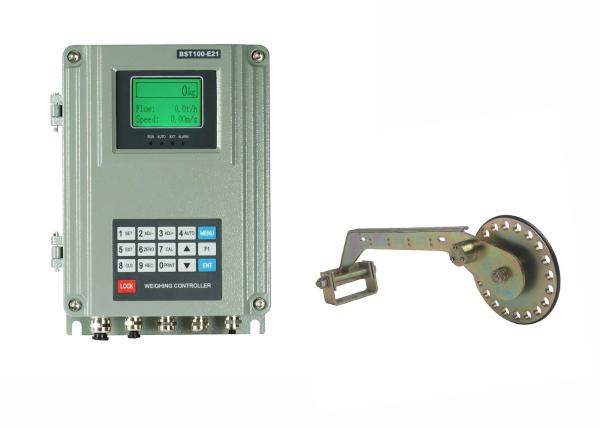

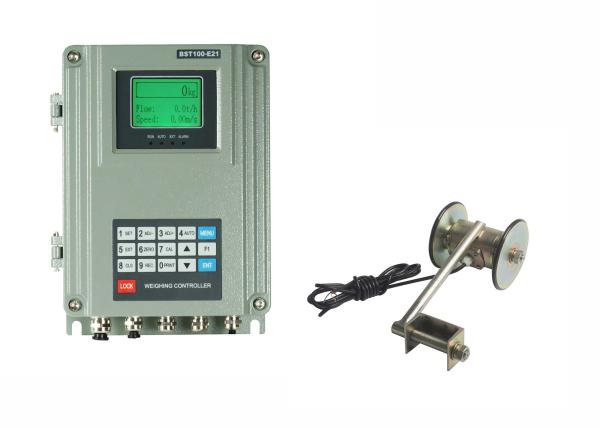

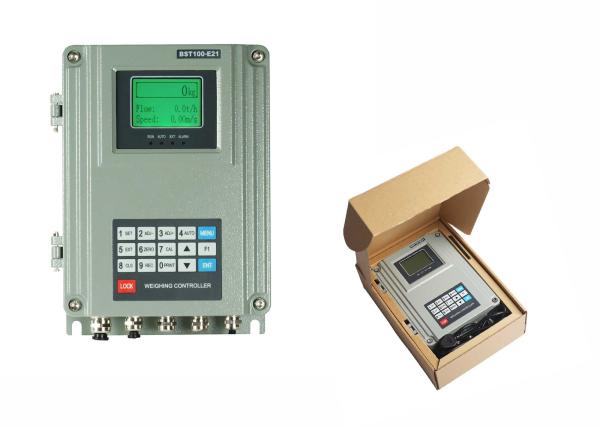

Controlador And Speed Sensor do pesador da correia de Duralium com Poeira-prova para a escala de transporte

Característica principal:

• Projeto da compatibilidade eletrónica com anti-bloqueio alto para o ambiente industrial.
• processador central de 32 bits do BRAÇO com o pulso de disparo 72MHz & velocidade aritmética alta.
• Tela de exposição de 128×64 LCD com 7 cores do fundo.
• 24-bit ∑-ADC△ com definição interna 1/1,000,000.
• Frequência de preparação de amostras alta 400Hz.
• Algoritmo de filtração antivibração especial de Digitas para o peso preciso, a exposição estável e a resposta rápida.
• Calibração zero & auto seguimento zero.
• Calibração do período & correção da segmentação.
• Calibração do comprimento da calibração & da correia da velocidade.
• O pesador do alimentador e da correia pode ser controlado por DI&DO.
• Controle de alimentação da ração rápida e constante do PID.
• Registros de Queryable pelo deslocamento/dia/mês de um ano.
• DI/DOAO/COM definível [porto de comunicação].

Especificação técnica

• Fonte de alimentação: AC220V±15%, 50/60Hz, máximo 15W.
• Tensão/corrente da excitação de Loadcell: DC10V/250mA.
• 8 Loadcells [350Ω] ajustável.
• Pesando a escala entrada sinal: 0~25mV.
• Tensão/corrente da excitação do sensor de velocidade: DC12V/100mA.
• Escala entrada sinal da velocidade: 0.5~3000Hz.
• 3 entradas normalmente abertas do interruptor [DI].
• 4 saídas normalmente abertas do relé [FAÇA]: AC250V/DC24V, 1A.
• 1" saída de pulso do peso totalizado’ [PO]: DC5~24V, 100mA.
• 2" saída análoga do controle do PID’ [AO]: 4~20mA, 0.05%FS.
• 1" entrada análoga do grupo do fluxo’ [AI]: 4~20mA, 0.05%FS.
• COM1: RS232/RS485/RS422/Profibus-DP/Ethernet opcional.
• COM2: RS232.
• Conecte o anfitrião IPC, exposição remota, módulo de Printer&Wireless.
• Tamanho do esboço [W×H×D]: 164 × do × 86 193 milímetros.
• Tamanho do entalhe de painel [W×H]: × 153 77 milímetros.
• Temperatura de funcionamento: -25℃~+45℃.
• Nível da proteção de painel frontal: IP65.
• Categoria da precisão: 0,5.
• Precisão do controle de fluxo: 0.5%~1.0%.

Operação do teclado numérico

     Se não há nenhuma operação do teclado numérico em um minuto e não está nos processos ‘de calibração do sistema F2’ & ‘de ajuste da fábrica F6’, o controlador retornará ‘à relação principal da exposição’ automaticamente.

A instalação:

Terminal modelo da Painel-montagem de Horizontal:

Relação modelo da operação da Parede-montagem:

Sistema dealimentação do fluxo da ração:
