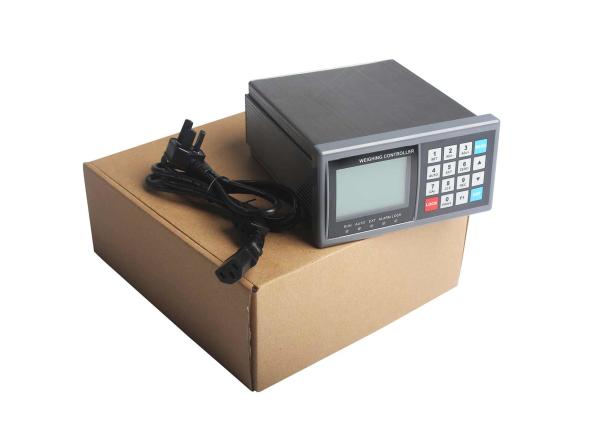

controlador Belt Scale Controller de Weighfeeder do Perda-em-peso com alimentação do fluxo da ração

Características principais:

• Apropriado para a correia Weighfeeder da ração com o fluxo da ração que alimenta & para racionar o controle de lotes do peso.
• Projeto da compatibilidade eletrónica com a capacidade debloqueio alta, apropriada para o ambiente industrial.
• processador central de 32 bits do BRAÇO com 72MHz & velocidade aritmética mais alta.

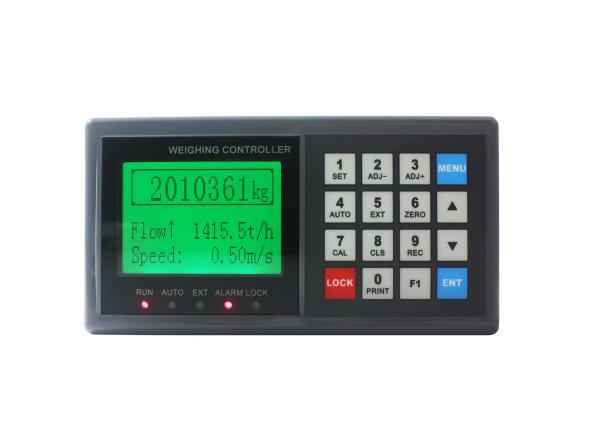

• Tela de exposição de 128×64 LCD com 7 cores do fundo para a exposição inglesa.
• teclado numérico 16-key inglês.
• Operação do modo de Menu&Shortcut com o tom chave.
• Tecnologia da conversão△ da elevada precisão ∑-A/D e circuito de entrada do pulso da velocidade da largo-escala.
• Máximo Conexão Quantidade: 8 Loadcells (350Ω).
• Automático, Chave-travamento, Chave-destravagem, Digitas Setting&Calibration e de testes do I/O funções disponíveis.
• O auto seguimento, calibração da velocidade e calibração zero do comprimento da correia funcionam disponível.
• Uma entrada de sinal análogo Setpoint do ‘fluxo opcional’ [AI: 4~20mA].
• Do ‘corrente definível fluxo Max.3/controle/…’ saídas do sinal análogo [AO: 4~20mA].
• Controle de alimentação da ração rápida e constante do PID.
• 3 entradas normalmente abertas definíveis do interruptor [DI] e 4 saídas normalmente abertas definíveis do interruptor do relé [FAÇA].
• O pesador do alimentador e da correia pode ser ligado e parado pelo sinal de DI&DO.
• 1" saída do pulso de alta velocidade totalizado do peso’ [PO].
• 2 portos de comunicação opcionais para conectar a exposição remota de IPC/PLC, de diodo emissor de luz, a impressora de série e o módulo sem fio.
• Os registros do peso pelo deslocamento/dia/mês de um ano podem ser perguntados e imprimido.
• Com o modo a multitarefas, o processo do weighing&control não será interrompido pelo ajuste do parâmetro e pelas outras operações.

Especificação técnica

• Executando o padrão

• Padrão nacional do CMC GB/T 7724-2008PRC.

² OMIL R50: recomendação 1997International.

Categoria da precisão do ²: 0,5.

Precisão do ² do controle de fluxo: 0.5%~1.0%.

• Exposição

• Tela de exposição de 128×64 LCD com 7 cores do fundo para a exposição inglesa.
• Indique o tempo de refrescamento: Ajustando a escala 0.1~2.0s.

• Kaypad

• teclado numérico 16-key inglês.
• Operação de Menu&Shortcut com o tom chave.

• Relação de Loadcell

• Tensão da excitação/Máximo Atual: DC10V/250mA [loadcells 8-350Ω].
• Escala entrada sinal: 0~25mV.
• ∑-ADC△: 24 mordido, código 100.000 interno usaram-se.
• Frequência de preparação de amostras: 200Hz.
• Tração zero: RTI de ±0.1μV/℃ (relativo à entrada).
• Tração do ganho: ±5ppm/℃.
• Não-linearidades: 0.005%FS.

• Relação do sensor de velocidade

• Tensão da saída/Máximo Atual: DC12V/100mA.
• Escala entrada pulso da velocidade: 0.5~3000Hz.

• Relação de sinal do interruptor

• 3 entradas normalmente abertas do interruptor [DI].
• 4 saídas normalmente abertas do interruptor do relé [FAÇA]: AC250V/DC24V, 1A.
• 1" saída do pulso de alta velocidade totalizado do peso’ [PO]: 100mA, DC5~24V; O peso pelo pulso e a largura de pulso pode ser pré-ajustado.

• Relação de sinal análogo

• Do ‘corrente definível fluxo Max.3/controle/…’ Saídas do sinal análogo [AO]: 4~20mA, Não-linearidades: 0.05%FS; AO3 é opcional.
• 1 entrada de sinal análogo Setpoint do ‘fluxo opcional’ [AI]: 4~20mA, Não-linearidades: 0.05%FS.

• Relação de comunicação de Digitas

• COM1: Módulos opcionais de RS232/RS485/RS422/Profibus-DP/Ethernet.
• COM2: RS232.
• Ajustável: Exposição remota de IPC/PLC, de diodo emissor de luz, impressora de série e módulo sem fio.

• Cópia do relatório

• Os registros do peso pelo deslocamento/dia/mês de um ano podem ser perguntados e imprimido.

• Especificação de funcionamento

• Tensão de funcionamento: AC220V±15%, 50/60Hz.
• Consumo de potência máximo: 15W.
• Tamanho do esboço

• Painel-montagem modelo de Horizontal: 164×86×193mm [W×H×D].
• Painel-montagem modelo de Vertical: 86×164×193mm [W×H×D].
• Parede-montagem modelo: 202×305×90mm [W×H×D].

• Tamanho do entalhe de painel

• Painel-montagem modelo de Horizontal: 153×77mm [W×H].
• Painel-montagem modelo de Vertical: 77×153mm [W×H].

• Temperatura de funcionamento: -25℃ a +45℃.
• Temperatura de armazenamento: -30℃ a +60℃.
• Humidade relativa: Máximo 85%RH.
• Nível da proteção

• Painel frontal da Painel-montagem modelo: IP65.
• Parede-montagem modelo: IP65.

• Peso

• Painel-montagem modelo: Aproximadamente 1.7kg.
• Parede-montagem modelo: Aproximadamente 3.4kg.

Operação do teclado numérico

Se não há nenhuma operação do teclado numérico em um minuto e não está nos processos ‘da calibração F2’ & ‘da fábrica F6 ajustável’, o controlador retornará ‘à relação principal da exposição’ automaticamente.


Indicação do estado
