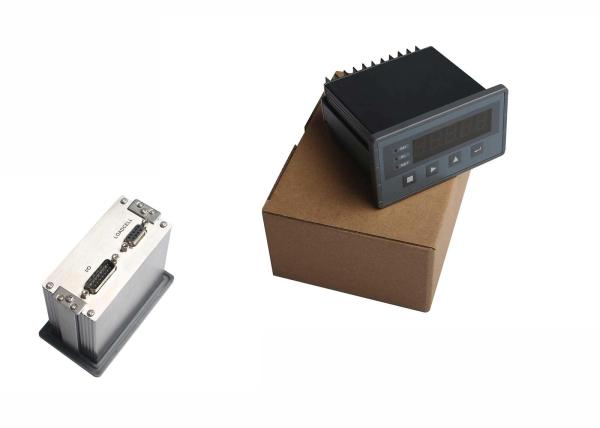

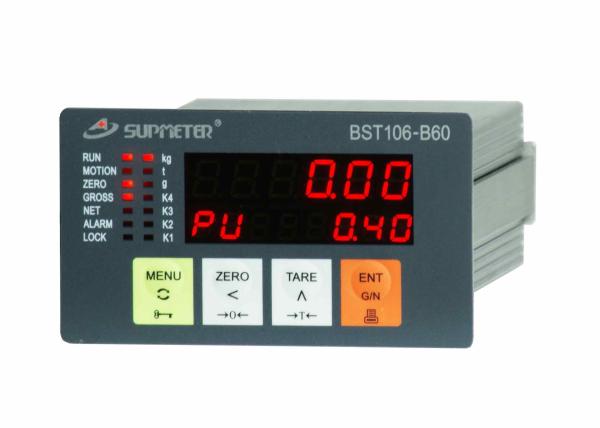

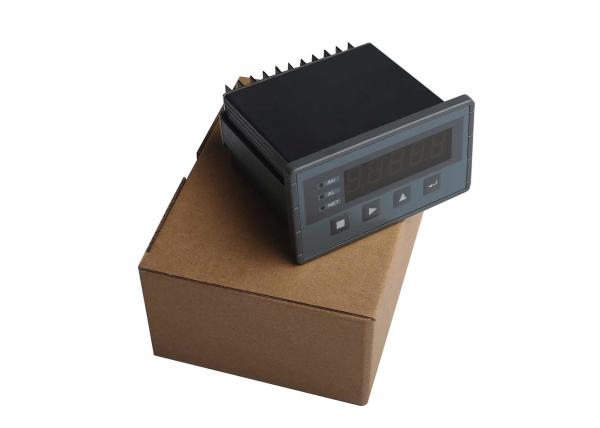

Controlador de medição Electronic Weighing Indicator da força com terra arrendada da exposição e PARA FAZER a saída do alarme

Especificação técnica

• Executando o padrão

• Padrão nacional do CMC GB/T 7724-2008PRC.
• OMIL R76: recomendação 2006International.
• Categoria da precisão: III.
• Precisão da verificação: 0,03%.
• Precisão de medição da força estática: 0.2%~0.5%.

• Exposição

• 6+8 tubos digitais vermelhos do diodo emissor de luz para a exposição inglesa do caráter e do dígito.
• Escala da exposição do valor da força: -60,000~+60,000.
• Capacidade de força: Ajustando a escala 1~60,000.
• Divisão de escala: 1 opcional, 2, 5, 10, 20, 50, 100, 200, 500.
• Definição da exposição: 1/60,000.
• Unidade do valor da força: Quilograma opcional, t, g, nenhum.
• Ponto decimal: 0 opcional, 0,0, 0,00, 0,000, 0,0000.
• Indique o tempo de refrescamento: Ajustando a escala 0.01~1.00s.

• Kaypad

• Painel-montagem modelo: teclado numérico 4 inglês chave.
• À prova de explosões modelo: teclado numérico 6 inglês chave.
• Operação do modo de Menu&Shortcut com o tom chave.

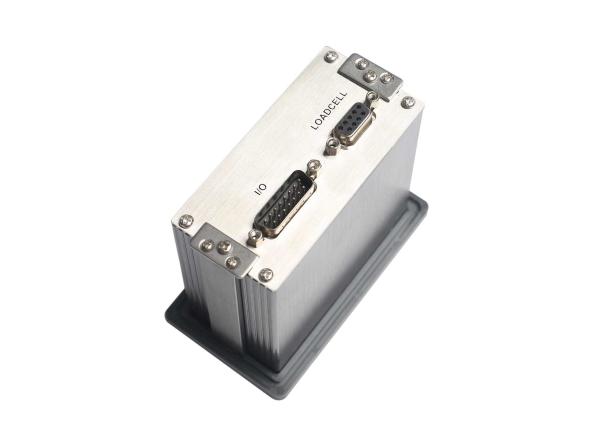

• Relação de Loadcell

• Tensão da excitação/Máximo Atual: DC9V/120mA [loadcells 4-350Ω].
• Escala entrada sinal: -22.5~+22.5mV.
• Sensibilidade da saída de Loadcell: 1.0~2.5mV/V.
• 24-bit ∑-ADC△ com definição interna 1/1,000,000.
• Frequência de preparação de amostras: 3200Hz.
• Tração zero: RTI de ±0.1μV/℃ (relativo à entrada).
• Tração do ganho: ±5ppm/℃.
• Não-linearidades: 0.005%FS.

• Relação do interruptor/sinal análogo

• 6 entradas normalmente abertas do interruptor [DI].
• 5 saídas normalmente abertas do interruptor do relé [FAÇA]: AC250V/DC24V, 1A.
• 1 saída do sinal análogo de Optional&Definable: 4~20mA, Não-linearidades: 0.05%FS.

• Relação de comunicação de Digitas

• COM1: RS232.
• COM2: RS485.
• Ajustável: Anfitrião IPC/PLC e exposição remota do diodo emissor de luz.

•
  Especificação de funcionamento

• Tensão de funcionamento

• Painel-montagem modelo: DC24V±20%.
• À prova de explosões modelo: AC110~240V, 50/60Hz.

• Consumo de potência máximo: 5W.
• Tamanho do esboço

• Painel-montagem modelo: 110×62×150mm [W×H×D].
• À prova de explosões modelo: 256×290×166mm [W×H×D].

• Tamanho do entalhe de painel

• Painel-montagem modelo: 94×47 milímetro [W×H].

• Temperatura de funcionamento: -25℃ a +45℃.
• Temperatura de armazenamento: -30℃ a +60℃.
• Humidade relativa: Máximo 85%RH.
• Ambiente de aplicação de à prova de explosões modelo

• Ambiente do gás da explosão: Zona 1&2.
• Classes de mistura de gases da explosão: IIA, IIB.
• Categorias da temperatura de mistura de gases da explosão: T1~T6.
• Ex-Mark: D ex IIB T6 Gb.

• Nível da proteção

• Painel frontal da Painel-montagem modelo: IP65.
• À prova de explosões modelo: IP65.

• Peso

• Painel-montagem modelo: Aproximadamente 0.5kg.
• À prova de explosões modelo: Aproximadamente 9.2kg.

Relação modelo da operação da Painel-montagem

Operação do teclado numérico

Se não há nenhuma operação do teclado numérico em um minuto e não está nos processos ‘de calibração do sistema F2’ & ‘de ajuste da fábrica F6’, o controlador retornará ‘à relação principal da exposição’ automaticamente.

*: Mantenha a chave preconizou 2 segundos.

Conexão de DI/DO para o modo de DI Interruptor & de DI Salto Start&Stop

Procedimento da operação
