Vista geral

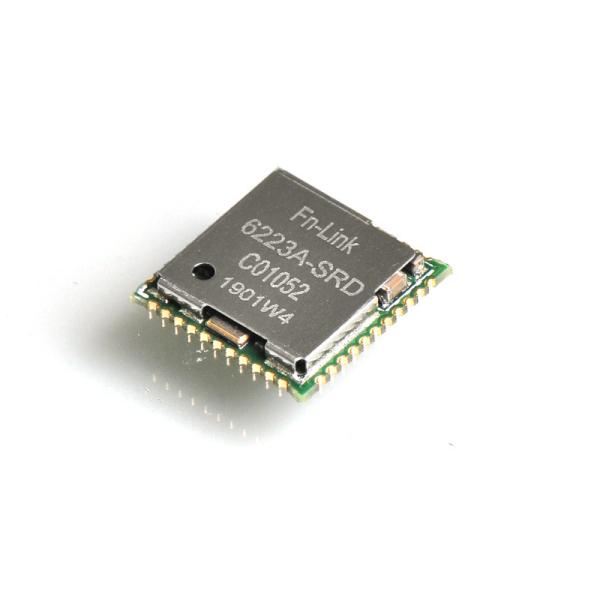

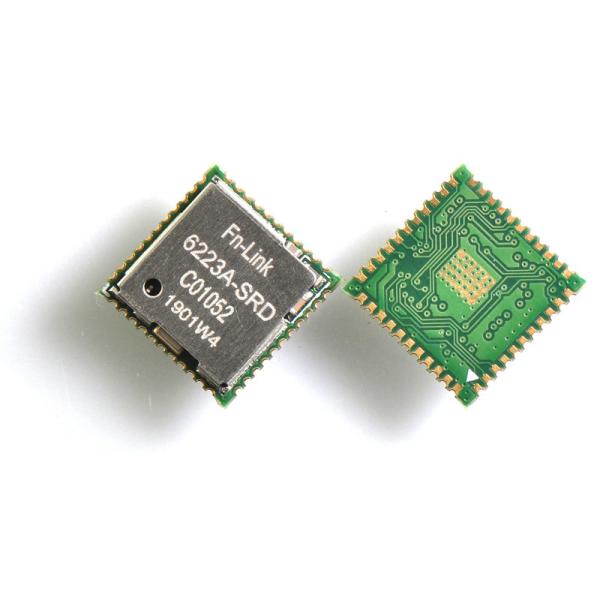

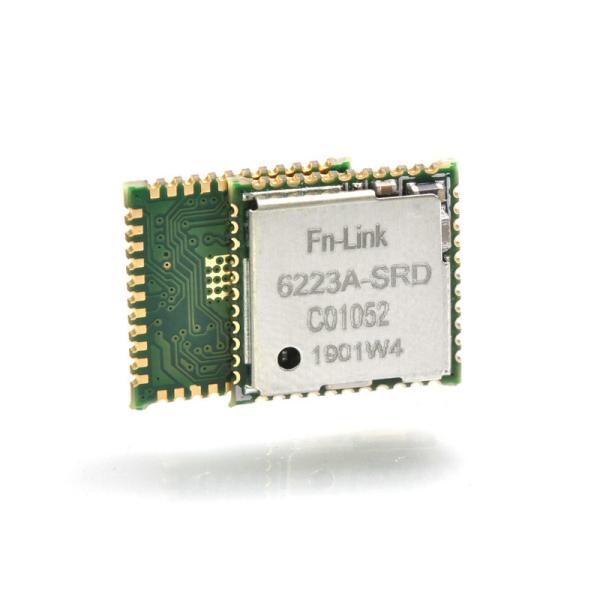

Este produto é um bluetooth pequeno e o módulo da combinação da rede wireless, o tamanho da placa é 12.2mm*13mm*1.7mm. É fácil combinar com o processo de SMT, especialmente apropriado para tabuletas, ultra livro, assim como produtos de consumo. Fornece a relação de SDIO para WiFi e o Uart para Bluetooth. A versão do biuetooth apoiada é BT2.1+EDR/BT3.0 e BT4.2. 6223A-SRD integrou altamente funções de WIFI e de BT à única microplaqueta, integra blocos inteiros da função de WiFi/BT em uma microplaqueta, tal como SDIO/Uart, MAC, BB, AFE, RFE, PA, ROM dos ponto de entrada e de saída e LDO/SWR, exceto menos componentes passivos permaneceu no módulo do estojo compacto de PCB.This é uma solução total para uma combinação de tecnologias de WiFi + de BT. O módulo é desenvolvido especificamente para telefones espertos e dispositivos portáteis.

Onde o módulo pode ser aplicado?

O módulo de WIFI, igualmente conhecido como o módulo de WIFI da porta de série, pertence à camada da transmissão de IOT. O módulo encaixado tradicional de WIFI do dispositivo de hardware pode diretamente usar WIFI para conectar ao Internet, que é uma parte importante de realizar a casa esperta sem fio, o M2M e o outro Internet de aplicações das coisas. O módulo de WIFI é amplamente utilizado nos seguintes aspectos:

►Aplicação do consumidor: Brinquedos do sistema de segurança do orador da tevê IPTV/OTT/IPC/AI de Smart da tabuleta

►Anúncio publicitário e aplicação do OA: Do sistema terminal WhiteBoard/da reunião do projetor da posição da impressora educação interativa     Equipamento

►Aplicação industrial e de Vehical: Pilha de carregamento do trem de alta velocidade do veículo before-assembly/afterassembly/dos instrumentos

►Aplicação médica: Equipamentos médicos/instrumentos médicos

►Outros produtos eletrônicos do consumidor: Vista para a frente a sua sabedoria.

Alguma informação importante

Modelo No:  6223A-SRD

Chipset principal:  RTL8723DS

Frequência:   2.4GHzv

Taxa de dados:   150Mbps

Relação:  SDIO/Uart

Padrão de WiFi:   IEEE802.11b/g/n

Antena:  Antena externo

Temperatura:  Funcionamento: 0° C a 70°C

                Armazenamento: -40° C a 85°C

Segurança

WEP TKIP AES WPA WPA2
