PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth
PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth
PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth
PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth
PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth
PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth
Especificações
Number modelo :
6221E-UUC-02
Lugar de origem :
China
MOQ :
5/pcs
Termos do pagamento :
T/T
Capacidade da fonte :
4000000pcs/month
Prazo de entrega :
15-40 dias úteis
Detalhes de empacotamento :
Carretel
Modelo N.O. :
6221E-UUC-02
Local de origem :
Guangdong, China
Temperatura de funcionamento ((min.) :
0°C
Temperatura de funcionamento (tipo) :
25°C
Temperatura de funcionamento ((max.) :
70°C
VCC33 :
3.3V
Descrição

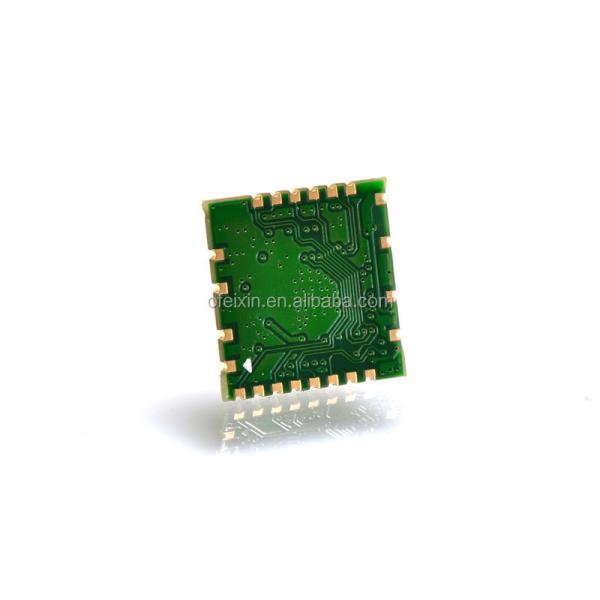

Realtek Wifi Module Wifi Transmissor Receptor RTL8821CU RF Module com Bluetooth



Parâmetros gerais para 6221E-UUC-02



Nome do modelo: 6221E-UUC

Descrição do produto: Suporte a funcionalidades Wi-Fi/Bluetooth

Dimensões: L x L x H: 13 x 12,2 x 1,7 mm

Interface Wi-Fi: USB 2.0

BT Interface: USB 2.0

Temperatura de funcionamento: de 0°C a 70°C

Temperatura de armazenagem: -55°C a 85°C

RoHS:Todos os componentes de hardware são totalmente conformes com a directiva RoHS da UE

Descrição do pin

PCM no receptor RTL8821CU do remetente do módulo de 3.3V Realtek WiFi com Bluetooth

Não Nome Tipo Descrição Voltagem
1 GND - Conexões terrestres
2 WL_BT_ANT O/O 5G Wi-Fi E BT ANT
3 WL_ANT O/O 2.4G Wi-Fi ANT
4 GND - Conexões terrestres
5 PCM IN Eu... PCM IN 3.3V
6 PCM OUT O PCM OUT 3.3V
7 PCM SYNC O PCM SYNC 3.3V
8 PCM CLK O/O PCM CLK 3.3V
9 BT_WAKE_HOST O

Dispositivo Bluetooth para acordar HOST

Baixo padrão, alto ativo.

 3.3V
10 HOST_WAKE_BT Eu...

HOST para despertar dispositivo Bluetooth

Pode manter este pin NC, usando a interface USB acordar BT

 3.3V
11 VDD33 P 3.3V Entrada de potência 3.3V
12 D- O/O DM de dados USB
13 D+ O/O USB DATA DP
14 GND - Conexões terrestres
15 NC O/O Flutuante
16 WL_DIS Eu...

Wi-Fi desativado.

WL ON: puxar alto; WL OFF: puxar baixo

Esta função não é suportada

 3.3V
17 BT_DIS Eu...

Bluetooth desativado.

BT ON: puxar para cima ; BT OFF: puxar para baixo

Esta função não é suportada

 3.3V
18 CHIP_EN Eu...

CIP ENABLE,

Por defeito ligado: puxar alto; desligado: puxar baixo

Módulo de puxação padrão alta

 3.3V
19 HOST_WAKE_WL Eu...

HOST para despertar dispositivo Wi-Fi

Módulo de despertar por defeito alto, entrada baixa

 3.3V
20 WL_WAKE_HOST O

Dispositivo Wi-Fi para acordar HOST

Padrão baixo, saída alta para acordar hospedeiro

 3.3V
21 NC - Flutuante
22 GPIO8 O/O

GPIO LED

Conectado ao cátodo LED

 3.3V

P: POWER I: INPUT O: OUTPUT
