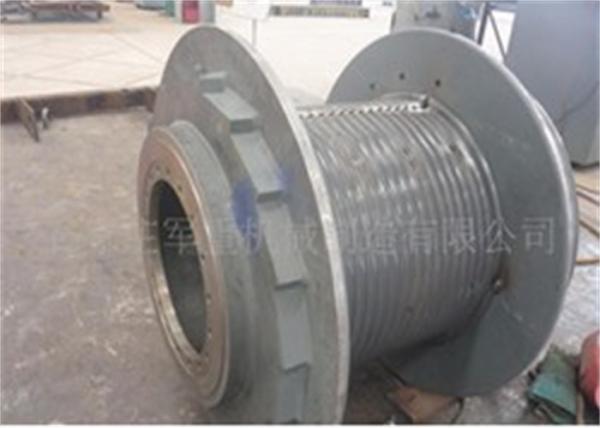

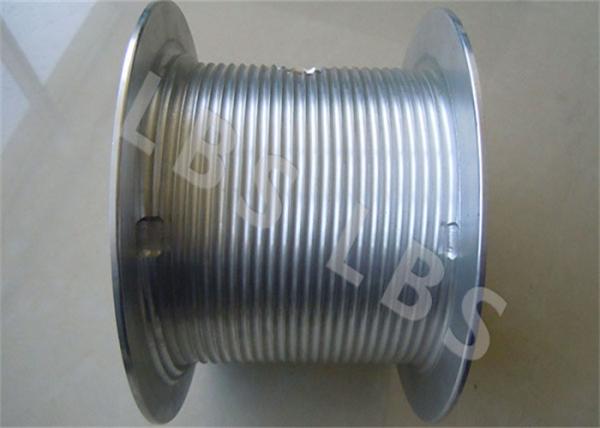

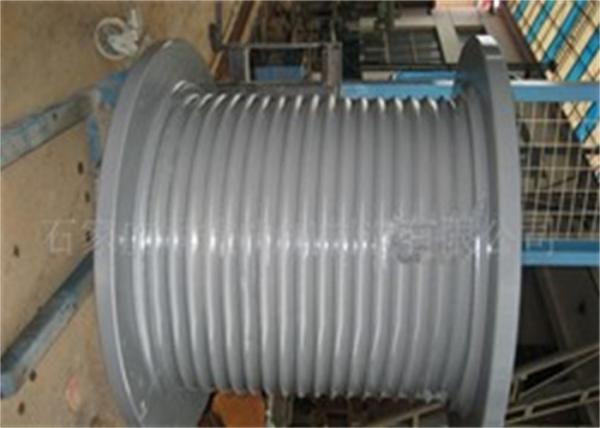

Cilindro de aço forte do guincho do cabo da corda de fio do equipamento de mineração da capacidade de carregamento

Signle/descrição dobro do guincho do cilindro

O cilindro é uma das partes importantes de maquinaria de levantamento, usadas para enrolar a corda de fio no mecanismo de levantamento ou no mecanismo da tração. Transferindo a força motriz fornecida pelo dispositivo hidráulico ou elétrico da movimentação à corda de fio, o movimento giratório do dispositivo da movimentação é transformado no movimento linear exigido.

1. De acordo com o número de camadas de enrolamento:

1) Único enrolamento: Somente 1 camada de corda de fio é ferida no cilindro, sulco espiral é cortada geralmente na superfície de cilindro.

2) Enrolamento dobro: O cilindro é sem fôlego com 2 camadas de corda de fio, sulcos espirais ou os sulcos do lebus podem ser usados.

3) Multi-enrolamento: Enrolamento Multilayer da corda de fio no cilindro, usado para a altura de levantamento particularmente grande ou ocasiões compactas do mecanismo, a superfície dos sulcos do lebus do corte do cilindro.

2. de acordo com o método de processamento:

1) Cilindro de moldação: O material de moldação é geralmente aço moldado ou ferro fundido.

2) Cilindro de solda: O núcleo do cilindro é feito da tubulação sem emenda ou rolou com placa de aço, núcleo de solda da flange e do cilindro, e eliminação do esforço de solda antes de fazer à máquina.

3. De acordo com o número de segmentação do cilindro

1) Enrolamento dobro: Duas cordas de fio podem ser envolvidas em torno de um cilindro. A corda pode ser sem fôlego no mesmo sentido ou no sentido oposto

2) Multi-enrolamento: A superfície de um cilindro é dividida em diversos cilindros pelos defletores, cada qual podem ser usados separadamente para a corda de enrolamento.

Escala da aplicação do guincho de mineração

O guincho da mina é usado principalmente para operações de manipulação e de enchimento subterrâneas ou do aberto-poço do minério em minas de metal e em outras minas. É usado principalmente para o transporte horizontal da grade, e pode igualmente ser usado para horizontal ou o ângulo de inclinação não é mais do que 44° do transporte da grade da inclinação, não pode ser usado como o equipamento de levantamento. O motorista pode operar-se à mão no lado do guincho, ou empurrando um botão alguns medidores para dez dos medidores longe do guincho.

Descrição da estrutura do guincho da mina

O guincho da mina tem uma engrenagem de redução, um cilindro principal, um cilindro auxiliar, um dispositivo do guia de dispositivo de controle, do cabo entrançado de aço e uma composição do motor. Estas peças são instaladas respectivamente dentro e fora do escudo. O escudo é uma parte com boa rigidez, que joga não somente um papel protetor e apoiando, mas igualmente carrega toda a carga. É aparafusado a dois slideways conectados à fundação. O guincho dobro tem um carretel principal (montado no lado direito, isto é perto do motor) e um carretel secundário (montado no lado esquerdo). Um guincho do três-cilindro tem um cilindro principal (montado no meio), dois secundário-cilindros (montados à esquerda e direito), ou dois cilindros principais (montados à direita e o meio), e um secundário-cilindro (montado à esquerda), cada um com um dispositivo de direção correspondente e um guia do cabo entrançado de aço.

Equipamento de processamento: Centro fazendo à máquina do CNC

Sentido da rotação dos sulcos: Da mão esquerda

Diâmetro da corda de fio: 3 MM~65 MILÍMETRO

Cada camada dobra: 20,5 regaços

Camada: 5 camadas

Tipo do sulco da corda: Sulco da corda de LEBUS

Número de cordas: Dois
