Especificações
Número de modelo :
GP3-20 tipo A
Lugar de origem :
Shanghai
MOQ :
MOQ≥1
Termos do pagamento :
T/T, Western Union, L/C
Capacidade da fonte :
PC 500 pelo dia
Prazo de entrega :
1-3 dia de trabalho
Detalhes de empacotamento :
Caixa, caixa de madeira
Nome :
máquina transversal da movimentação
Tipo :
XD
Material :
Escudo do alumínio/ferro
Peso :
8-13kg
Aplicação :
fio do enrolamento
modelo :
GP3-20A
Garantia :
1year
Pressão axial :
150 N
Passo linear :
1~ 16 milímetros
Descrição



Rolo da travessia da qualidade da altura da movimentação da travessia do anel do rolamento de Xindian para o tipo GP3-20 um escudo de alumínio





A pungência Co. industrial de Shanghai Qi, LTD tem trabalhado na fonte do equipamento da movimentação do anel do rolamento desde 2008. Durante este tempo, a empresa forneceu fontes a muitos cabografa, matéria têxtil e empresas de construção civil situadas na maioria de países europeus, nos países asiáticos do sudeste, nos Americas e em países africanos do norte.



O cabo lustrado série da haste do GP prova sua operação da parte dianteira. Os materiais e a qualidade de alta qualidade do conjunto usada no processo de manufatura podem competir livremente com o equipamento similar feito em Europa.



A unidade de movimentação do anel do rolamento no eixo liso é projetada colocar uniformemente cabos e outros produtos do enrolamento em bobinas e bobina em carretéis de toda a largura.



O dispositivo mantém uma etapa constante ao enrolar o produto da primeira camada à última camada. Este enrolamento permite que você aumente a densidade de embalagem e melhore a exposição do produto acabado.

O dispositivo deste tipo é simples e seguro na operação, não exige a manutenção especial e tem um mecanismo simples para ajustar as fases da laminação.



Instrução de instalação
É importante preparar o eixo lustrado, a barra do guia, o parafuso movimentador de parada de extremidade, os endstops, etc. de acordo com as dimensões da instalação de tipos relativos e o equipamento técnico do requirementsof, porque a figura mostra.

Dureza lustrada da superfície do eixo: HRC50- -60; Tolerância no diâmetro: h6; Runningtolerance verdadeiro: <0. 1mm/m; Comprimento: não maior de 20 - 30 vezes do diâmetro do eixo; Chanfradura de Leadingend: 2x 30°.

A relação do carretel da tomada-acima e do eixo geralmente, a velocidade do eixo deve ser menor do que o thetake- - acima da velocidade do carretel de modo que as vidas da movimentação do eixo e da travessia pudessem ser aumentadas. Isrecommended que a relação da rotação do eixo sobre o carretel da tomada-acima fosse 1:1-1:5, com fios mais grossos de um mais baixo ratiofor e relação mais alta para uns fios mais finos, e a indicação da escala que não é menos de 1.

Sentido da rotação do eixo o sentido da rotação do eixo transmitido pela tomada - acima de reelmay seja ou positivo ou negativo, contudo, há uma diferença em relação ao positionsof da instalação o braço da reversão, ou de outra maneira o sentido não poderia ser comutado. Ao enfrentar o seletor da escala, a rotação descendente é definida como o positivo. A reversão pode ser realizada somente quando os rolleris do disparador instalaram para trás. A rotação do eixo presetted e é instalada como no sentido positivo em thefactory.



Tipo do poder superior uma movimentação do anel do rolamento do fio do enrolamento da unidade da travessia de Rollring

Modelo GP15  GP20 GP30 GP40 GP50 GP60
A*B*C (milímetro) 92*52*66 111*68*85 135*85*105 160*101*129 184*119*149 220*132*160
D   215 215 240 360 360
E   30-60 30-60 32-77 37-77 37-77
F   25 25 32 38 38
G 14 14 14 17 25 25
H 38 40 42 50 60 60
Mim 16 18 20 22 28 28
J 24 35 55 60 70 70
K 48 60 70 85 96 101
M   50 50 65 65 65
S 40 70 70 76 100 100
N 32 40 60 70 80 80
4-M 4-M6 4-M6 4-M6 4-M12 4-M12 4-M12
Pressão N 100 135 265 420 700 1000
Peso quilograma 1,2 2,5 8,5 11,2 33 42
Intercepção movente 0.1-11 0.1-16 0.1-25 0.5-32 1-40 1.5-48



Exposição do produto

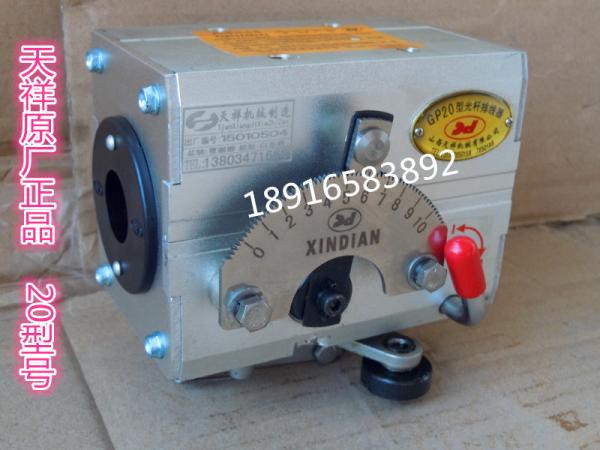

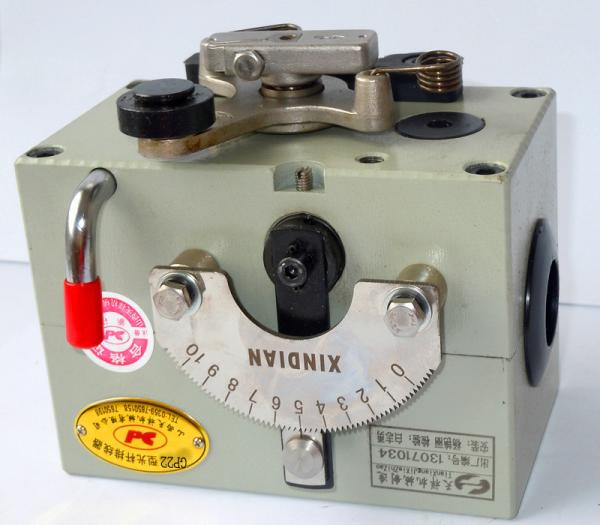

Tipo do poder superior uma movimentação do anel do rolamento do fio do enrolamento da unidade da travessia de RollringTipo do poder superior uma movimentação do anel do rolamento do fio do enrolamento da unidade da travessia de RollringTipo do poder superior uma movimentação do anel do rolamento do fio do enrolamento da unidade da travessia de Rollring
