Tipo transversal linear da movimentação GP3-50 do anel do rolamento da elevada precisão de Xindian uma máquina do fio

    O uso da travessia: a haste do carretel deve passar o poder, de modo que a barra clara girar, a seguir a haste transversal para a frente e para trás na luz fará o movimento paralelo, assim fora da linha equipamento ou fio através da linha de seletor dispositivo do cabo na parte superior do cilindro (roda) enrolado uniformemente no carretel da tomada-acima. Exigências de Rod: a dureza lustrada HRC50 DEG C da superfície da haste -60 DEG C, grau reto <0.1mm/m, tolerância do diâmetro externo + 0.02mm, o comprimento deve ser menos de 20 vezes o diâmetro do diâmetro de haste - 30 vezes. Haste de direção: de acordo com a linha central da coleção as passagens à haste de direção são divididas em dianteiro e invertem o sentido da rotação: disque a haste para dianteiro e envie quando invertendo o braço na roda do toque deve ser instalado na posição do seletor sobre este lado; como a reversão de gerencio do sentido da haste, a reversão que inverte o braço a roda do toque deve ser instalada no chassi atrás à mudança. Se o cliente não tem exigências especiais, este produto está enviado de acordo com o conjunto positivo. A relação da velocidade da haste ótica e a tomada-acima bobinam: a fim prolongar a vida útil da haste e da haste de fio, sugere-se que a velocidade de gerencio da haste ótica e do carretel da tomada-acima esteja dentro da escala do 1:1-1:1.5

Para vantagens

O ajuste de Stepless a tomada acima do carretel transfere uma velocidade certan ao eixo dos polimentos sem mudar a velocidade de gerencio do eixo move embora o indicador no seletor da escala, ajusta a velocidade da movimentação dos travers de reciprocar o movimento no eixo, escala de 0 ao ajuste máximo do passo.

A reversão instantânea sem a necessidade de mudar a velocidade do eixo da rotação, quando o rolo de disparador da reversão contacta a parada de extremidade, o sentido do curso da movimentação dos travers será girada a seu diresction do espelho com tempo da reversão de não mais do que i em segundo.

A velocidade transversal da altura a velocidade transversal da movimentação do movimento linear no eixo pode ser até o máximo 0.4m/sec, e a velocidade aplicável é geralmente 0.3m/sec. Assim pode cumprir a exigência de algumas situações para a velocidade da travessia da elevação e a reversão muito frequente.

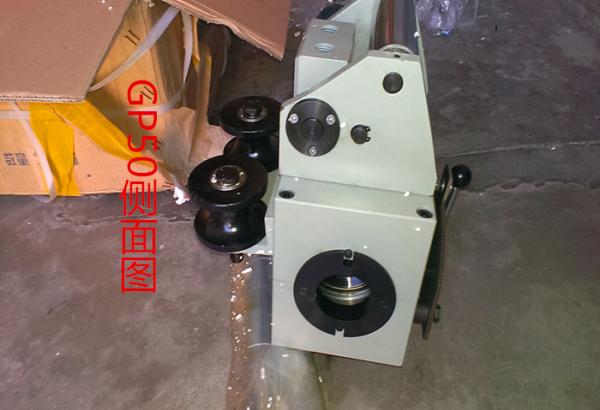

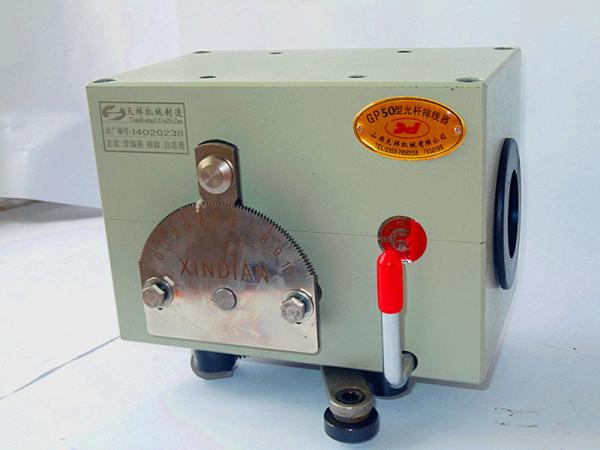

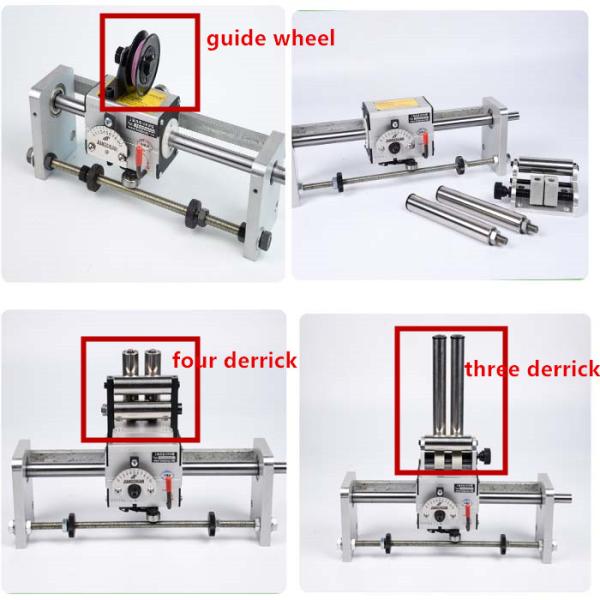

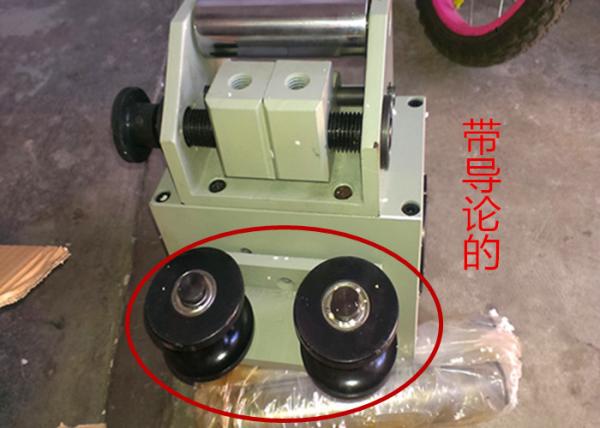

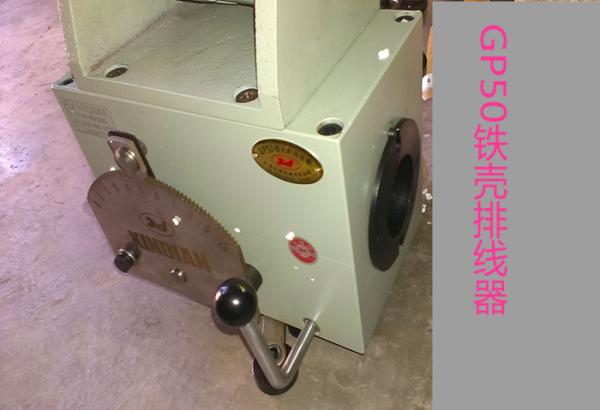

Exposição do produto
