Especificações
NÚMERO DE MODELO :
XF-FLANGE016
Lugar de origem :
China
MOQ :
2Tons
Termos do pagamento :
L/C, D/P, T/T
Capacidade da fonte :
5000TONS/MONTH
Prazo de entrega :
10-45days
Detalhes de empacotamento :
Caixas e páletes da madeira compensada
Material :
AÇO CARBONO ST37.2, C.S. S235JR, P245GH, SS304/L, SS316/L
Pressão :
PN6, PN10, PN16, PN25, PN40, PN63, PN100
Padrão :
O ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA CLASSIFICA D, RUÍDO, EN1092-1
tipo :
FLANGE DE WN, ASSIM FLANGE, FLANGE CEGA, FLANGE DO INTERRUPTOR, FLANGE DE PLACA, FLANGE DA JUNÇÃO DE
Tamanho :
1/2” A 80", 0,5 POLEGADAS A 80 POLEGADAS
Tratamento de superfície :
PINTURA PRETA, PINTURA AMARELA, GALVANIZANDO, ÓLEO ANTIFERRUGEM
FLANGE DE SELAGEM DA CARA :
CARA AUMENTADA (RF), CARA LISA (FF), TIPO COMUM DO ANEL (RTJ)

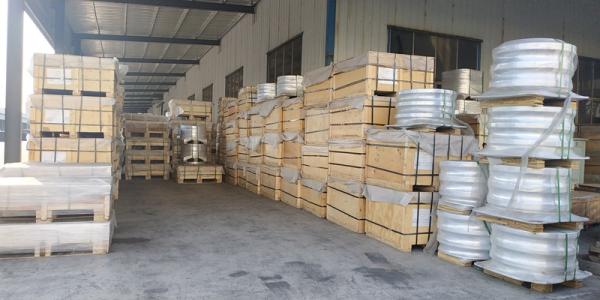

Pacote :
Caixas/páletes dignas da madeira compensada do mar
Termo de preço :
CORRENTE DE RELÓGIO, CIF, CFR
Período da produção :
menos do que 60tons dentro de 30days, mais do que 60tons 50days
Certificado :
PED, ISO
Descrição

FLANGE FORJADA DE AÇO DA FLANGE ST37.2 DA FLANGE DIN2633 PN16 WN DA FLANGE EN1092-1 TYPE11



1, este padrão europeu para uma única série de exigências dos specïfies das flanges para flanges de aço circulares nas designações PN 2,5 a PN 100 do PN e tamanhos nominais de DN 10 a DN 4000. Este padrão especifica os tipos da flange e seus revestimentos, dimensões. tolerâncias. rosqueamento. tamanhos do parafuso. revestimento de articulação da superfície da cara da flange. marcação. materiais. exerça pressão sobre avaliações da temperatura e massas aproximadas da flange. Este padrão não se aplica às flanges feitas do estoque da barra girando, ou às flanges dos tipos 11, 12 e 13 fizeram do material de placa.



2, referências que normativas este padrão europeu incorpora por disposições datadas ou sem data da referência de outros pubIicatons. Estas referências normativas são mencionadas nos lugares do appropnate no texto e os pubIicatons são alistados daqui por diante. Para referências datados, alterações subsequentes a ou revïsïons de qualqueras um publicações appy a este padrão europeu somente quando incorporado em t pela alteração ou pela revisão. Para referências sem data a edição a mais atest da publicação referiu appiies (alterações inciuding).



Flanges EN1092-1
Material : 1. ASTM/ASME de aço inoxidável A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M,
CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409
2. aço carbono ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619
Dimensão : EN 1092-1
Tamanho : DN10 ~ DN4000
Pressão : PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
Tipo não. : Tipo 01 flange de placa (deslizamento em) para a soldadura, tipo 02 flanges de placa fracas com solda no colar da placa ou para a extremidade de tubulação dobrada, tipo 04 flanges de placa fracas com o colar do pescoço da solda, tipo 05 flange cega, tipo 11 flange do pescoço da solda, tipo 12 deslizamento de Hubbed em flanges para a soldadura, tipo 13 flanges rosqueadas Hubbed, tipo 21 flange da integral, tipo 32 solda no colar da placa, tipo 33 extremidade de tubulação dobrada, tipo 34 colar do pescoço da solda, tipo 35 pescoço de solda, tipo 36 colar pressionado com pescoço longo, tipo 37 colar pressionado
Tipo da cara : A - Cara lisa (FF), B - cara aumentada (RF), C - língua, D - sulco, E - torneira, F - rebaixo, G - torneira do anel-O,
H - sulco de O'ring
Revestimento : A pintura antiferrugem, lubrifica a pintura preta, transparente amarelo, zinco chapeado, frio e o mergulho quente galvaniza



TAMANHO MATERIAL TIPO DA FLANGE
1/2” - 80" De aço inoxidável flange do pescoço da solda
Deslizamento na flange
flange da solda do soquete
LAP Joint Flange
Flange rosqueada
flange cega
AÇO CARBONO, DE AÇO INOXIDÁVEL flange do pescoço da solda
Deslizamento na flange
flange da solda do soquete
LAP Joint Flange
Flange rosqueada
flange cega
Cara de selagem das flanges RF com revestimento serrilhado
FF com 3 linhas de flutuação
FF com finis lisos
RTJ (Ring Joint Type)
FF com revestimento serrilhado
RF com linhas de água





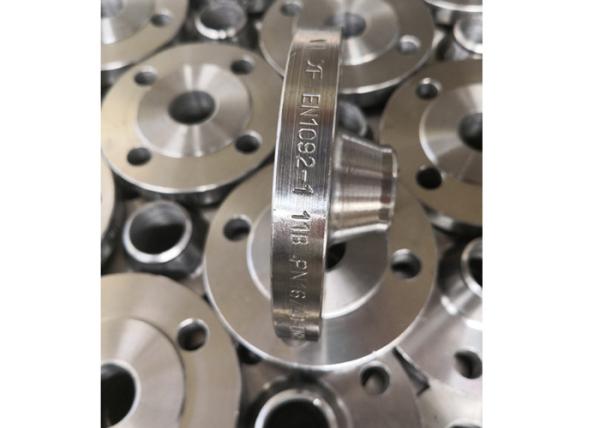

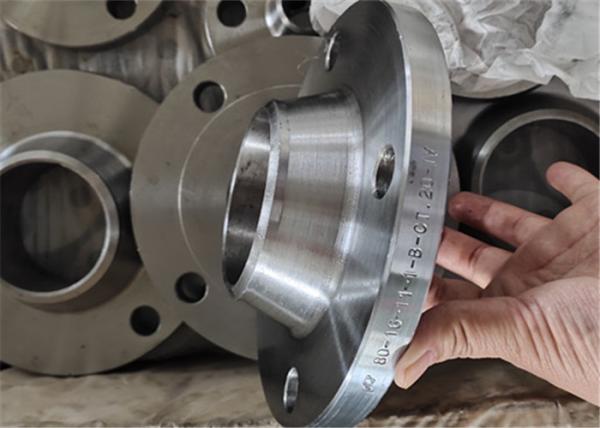

TYPE11 FLANGE FORJADA DE AÇO DA FLANGE ST37.2 DA FLANGE EN1092-1 DIN2633 PN16 WN





tipos de flanges (tipo) até EN 1092-1 do RUÍDO

Tipo 01: Flanges da placa (mocassim) para soldar Tipo 13: Hubbed rosqueou flanges
Tipo 02: Flanges de placa fracas com solda-no colar da placa Tipo 21: Flanges integrais
Tipo 04: Flanges de placa fracas com colar do solda-pescoço Tipo 32: Solda-nos colares da placa
Tipo 05: Flanges (cegas) da placa Tipo 33: Extremidades de tubulação dobradas
Tipo 11: flanges do Solda-pescoço Tipo 34: colares do Solda-pescoço
Tipo 12: O mocassim de Hubbed flangeia soldando

D: Diâmetro externo
K: Diâmetro do círculo de parafuso
L: Diâmetro do furo de parafuso		   : Diâmetro externo do pescoço
E: Chanfradura
F: Espessura de colar		   G máximo: Diâmetro dos ombros
R: Raio de canto
N: Diâmetro de pescoço
S: Espessura do pescoço (valor preferido)
DN Dimensões de acoplamento Diâmetro de furo Espessura da flange E F G máximo Comprimento Pescoço
Diâmetros		 R S
D K L Parafusamento
Não Tamanho B1 B2 B3 C1 C2 C3 C4 H1 H2 H3 N1 N2 N3
Tipo da flange
01, 02, 05, 11, 12, 21 11
21*
34		 01
12
32		 02 04 01
02
04		 11
12
13		 21 05 02
04		 32
34		 05 12
13		 11
34		 11
34		 11
34		 12
13		 21 11
12
13
21		 11
34
10 Dimensiones PN 40 de Usar
15
20
25
32
40
50 165 125 18 4 M16 60,3 61,5 65 77 19 18 18 18 5 16 - 28 45 8 74 84 84 5 2,9
65 185 145 18 ** M16 76,1 77,5 81 96 20 18 18 18 6 16 55 32 45 10 92 104 104 6 2,9
80 200 160 18 8 M16 88,9 90,5 94 108 20 20 20 20 6 16 70 34 50 10 105 118 120 6 3,2
100 220 180 18 8 M16 114,3 116 120 134 22 20 20 20 6 18 90 40 52 12 131 140 140 8 3,6
125 250 210 18 8 M16 139,7 141,5 145 162 22 22 22 22 6 18 115 44 55 12 156 168 170 8 4
150 285 240 18 8 M20 168,3 170,5 174 188 24 22 22 22 6 20 140 44 55 12 184 195 190 10 4,5
200 340 295 22 12 M20 219,1 221,5 226 240 26 24 24 24 6 20 190 44 62 16 235 246 246 10 5,9
250 405 355 26 12 M24 273 276,5 281 294 29 26 26 26 8 22 235 46 70 16 292 298 296 12 6,3
300 460 410 26 12 M24 323,9 327,5 333 348 32 28 28 28 8 24 285 46 78 16 344 350 350 12 7,1
350 520 470 26 16 M24 355,6 359,5 365 400 35 30 30 30 8 26 330 57 82 16 390 400 410 12 8
400 580 525 30 16 M27 406,4 411 416 454 38 32 32 32 8 28 380 63 85 16 445 456 458 12 8
450 640 585 30 20 M27 457 462 467 500 42 40 40 40 8 30 425 68 87 16 490 502 516 12 8
500 715 650 33 20 M30 508 513,5 519 556 46 44 44 44 8 32 475 73 90 16 548 559 576 12 8
600 840 770 36 20 M33 610 616,5 622 660 52 54 54 54 8 32 575 83 95 18 652 658 690 12 8,8
700 910 840 36 24 M33 711,1 - - - - 36 42 48 - - 670 83 100 18 755 760 760 12 8,8
800 1025 950 39 24 M36 813 - - - - 38 42 52 - - 770 90 105 20 855 864 862 12 10
900 1125 1050 39 28 M36 914 - - - - 40 44 58 - - 860 94 110 20 955 968 962 12 10
1000 1255 1170 42 28 M39 1016 - - - - 42 46 64 - - 960 100 120 22 1058 1072 1076 16 10
1200 1485 1390 48 32 M45 1219 - - - - 48 52 76 - - 1160 - 130 30 1262 - 1282 16 12,5
1400 1685 1590 48 36 M45 1422 - - - - 52 58 - - - 1346 - 145 30 1465 - 1482 16 14,2
1600 1930 1820 56 40 M52 1626 - - - - 58 64 - - - 1546 - 160 35 1668 - 1696 16 16
1800 2130 2020 56 44 M52 1829 - - - - 62 68 - - - 1746 - 170 35 1870 - 1896 16 17,5
2000 2345 2230 62 48 M56 2032 - - - - 66 70 - - - 1950 - 180 40 2072 - 2100 16 20

* para o tipo 21 das flanges o diâmetro exterior do cubo corresponde aproximadamente ao diâmetro exterior da tubulação.

Nota: A avaliação de p/t de EN 1092-1 aplica-se somente para o tipo 05, 11, 12, 13 e 21 da flange tendo tamanhos nominais até e incluindo DN 600. A avaliação de p/t de todas flanges restantes será concordada entre o fabricante e o comprador.
