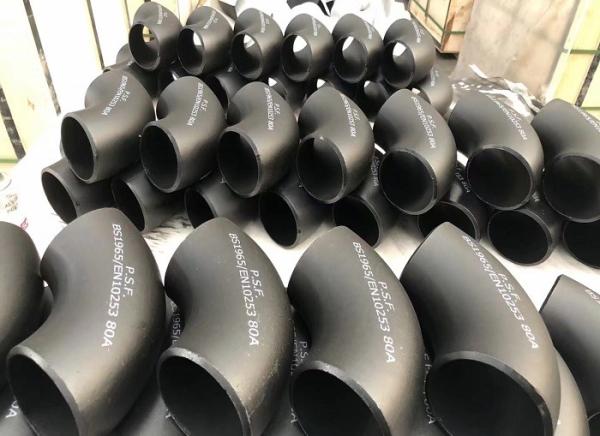

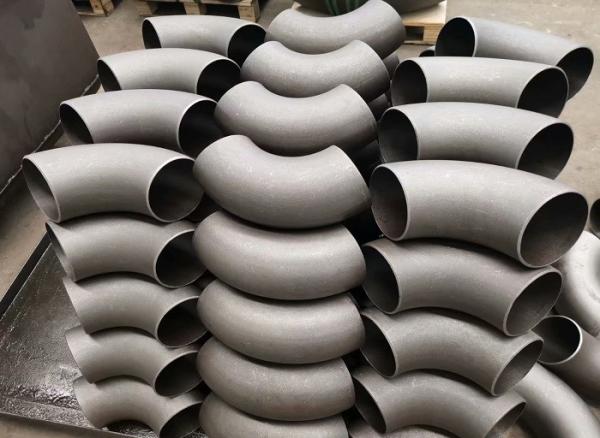

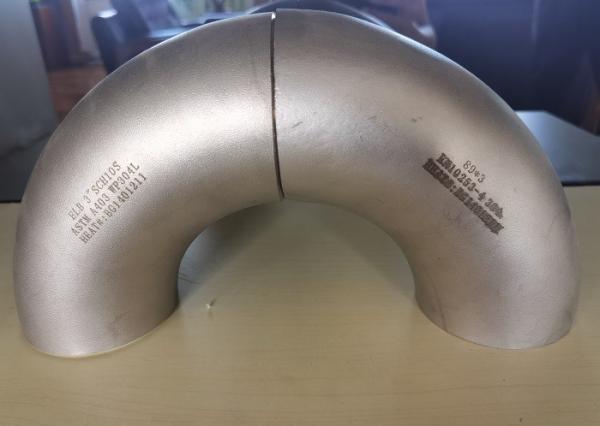

30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
30 graus 60 graus cotovelo SCH40 sem emenda A234 WPB da tubulação de aço de soldadura de extremidade de 120 graus
Especificações
NÚMERO DE MODELO :
ASME B16.9 DIN2605 EN10253 JIS B2311
Lugar de origem :
NC
MOQ :
1PC
Termos do pagamento :
LC; A Dinamarca; DP; TT;
Capacidade da fonte :
1000 TONELADAS POR O MÊS
Prazo de entrega :
5-8 semanas
Detalhes de empacotamento :
caixa em condições de navegar ou pálete da madeira compensada
Produto :
Cotovelo soldado extremidade da tubulação de aço
Ângulo :
30deg, 45 graus, 60deg, 90 graus, 120deg, 180 graus
Padrão :
ANSI ASME B16.9, B16.28, DIN2605, EN10253, JIS B231
Raio :
Raio curto do SÊNIOR, raio longo da LR, R=2D, 3D, 5D
Espessura de parede :
2mm- 60mm, SCH10, SCH20, SCH30, STD SCH40
Material :
aço carbono ASTM A234 WPB, P265GH; 304/304L de aço inoxidável, 316/316L
Tamanho :
1/2” a 24" para o tipo sem emenda; 4" a 72" para o tipo soldado
revestimento antiferrugem :
A pintura preta, óleo da oxidação-prova, mergulho quente galvanizou
Descrição

Cotovelo ASME B16.9/B16.28 da tubulação de aço de soldadura de extremidade; EN10253; DIN2605; JIS B2311; GOST 17375

O cotovelo da tubulação de aço é umas partes fundamentais em um sistema tranquilo para para mudar o sentido de fluxo fluido. É usado para conectar duas tubulações com o mesmos ou os diâmetros nominais diferentes, e para fazer a volta da tubulação a um determinado sentido de 45 graus ou de 90 graus. O cotovelo podia ser variado do ângulo de sentido, dos tipos de conexão, do comprimento e do raio, tipos materiais.



Técnica Impulso quente, wedling
Padrão ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001
Material Aço carbono ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20,
304/304L de aço inoxidável, 316/316L, 321,310S, 347H, 1,4301, 1,4404
Escala do tamanho Tipo sem emenda para o diâmetro externo 1/2” a 24" ou 21mm a 610mm
Tipo soldado para o diâmetro externo 2" a 72", ou 60mm a 1800mm
Ângulo do cotovelo 30deg, 45deg, 60deg, 90deg, 120deg, 180 graus
Raio do cotovelo Raio curto do SÊNIOR (R=1D), raio longo da LR (R=1.5D), curvatura R=3D ou R=5D,
Espessura de parede 1.6mm a 60mm, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, STD, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS





PADRÕES FEITOS DA ESPESSURA DE PAREDE DO AÇO CARBONO


Tamanho nominal da tubulação Diâmetro externo Espessura de parede nominal
B ASME JIS RUÍDO JIS (1) RUÍDO (2) SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH100 SCH120 SCH140 SCH160 XXS
15 1/2” 21,3 21,7 21,3 2,8 2,0 2,11   2,41 2,77 2,77   3,73 3,73       4,78 7,47
20 3/4" 26,7 27,2 26,9 2,8 2,3 2,11   2,41 2,87 2,87   3,91 3,91       5,56 7,82
25 1" 33,4 34,0 33,7 3,2 2,6 2,77   2,90 3,38 3,38   4,55 4,55       6,35 9,09
32 1 1/4" 422 42,7 42,4 3,5 2,6 2,77   297 3,56 3,56   4,85 4,85       6,35 9,70
40 1 1/2” 48,3 48,6 48,3 3,5 2,9 2,77   3,18 3,68 3,68   5,08 5,08       7,14 10,15
50 2" 60,3 60,5 60,3 3,8 2,9 2,77   3,18 3,91 3,91   5,54 5,54       8,74 11,07
65 2 1/2” 73,0 76,3 76,1 4,2 2,9 3,05   4,78 5,16 5,16   7,01 7,01       9,53 14,02
80 3" 88,9 89,1 88,9 4,2 3,2 3,05   4,78 5,49 5,49   7,62 7,62       11,13 15,24
90 3-1/2” 101,6 101,6 — 4,2 — 3,05   4,78 5,74 5,74   8,08 8,08       - —
100 4" 114,3 114,3 114,3 4,5 3,6 3,05   4,78 6,02 6,02   8,56 8,56   11,13   13,49 17,12
125 5" 141,3 139,8 139,7 4,5 4,0 3,40   - 6,55 6,55   9,53 9,53   12,70   15,99 19,05
150 6" 168,3 165,2 168,3 5,0 4,5 3,40 4,5 - 7,11 7,11   10,97 10,97   14,27   18,26 21,95
200 8" 219,1 216,3 219,1 5,8 6,3 376 6,35 7,04 8,18 8,18 10,31 12,70 12,70 1509 18,26 20,62 23,01 22,23
250 10" 273,1 267,4 273,0 6,6 6,3 4,19 6,35 7,80 9,27 9,27 12,70 12,70 15,09 18,26 21,44 25,40 28,58 25,40
300 12" 323,9 328,9 323,9 6,9 7,1 4,57 6,35 8,38 9,53 10,31 14,27 12,70 17,48 21,44 25,40 28,58 33,32 25,40
350 14" 355,6 355,6 355,6 7,9 8,0 6,35 7,92 9,53 9,53 11,13 15,09 12,70 19,05 23,83 27,79 31,75 35,71
400 16" 406,4 406,4 406,4 7,9 8,8 6,35 7,92 9,53 9,53 12,70 16,66 12,70 21,44 26,19 30,96 36,53 40,49
450 18" 457,2 457,2 457,0 7,9 10,0 6,35 7,92 11,13 9,53 14,27 19,05 12,70 23,83 29,36 34,93 39,67 45,24
500 20" 508,0 508,0 508,0 7,9 11,0 6,35 9,53 1270 9,53 15,09 20,62 12,70 26,19 32,54 38,10 44,45 50,01
550 22" 558,8 558,8 -   - 6,35 9,53 12,70 9,53 - 2223 12,70 2858 34,93 41,28 47,63 53,98
600 24" 609,6 609,6 610,0   12,5 6,35 9,53 14,27 9,53 17,48 24,61 12,70 30,96 38,89 46,02 52,37 59,54
650 26" 660,4 660,4 -   - 7,92 12,70 - 9,53 -   12,70 - 一 - - -
700 28" 711,1 711,2 711,0   125 7,92 1270 15,88 9,53 —   12,70
750 30" 762,0 762,0 -   — 7,92 12,70 15,88 9,53 —   12,70 —   - — -
800 32" 812,8 812,8 813,0   12,5 7,92 12,70 15,88 9,53 17,48   12,70 -
850 34" 863,6 863,6 —   - 7,92 12,70 15,88 9,53 17,48   12,70 — JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457
900 36" 914,4 914,4 914,0   12,5 7,92 12,70 15,88 9,53 19,05   12,70 —
950 38" 965,2 965,2 -   - — — — 9,53 —   12,70 -
1000 40" 1016,0 1016,0 1016,0   12,5 - - - 9,53 -   12,70 -
1050 42" 1066,8 1066,8 -   - - - - 9,53 -   12,70 -
1100 44" 1117,6 1117,6 -   - - - - 9,53 -   12,70 - - - - -
1150 46" 1168,4 1168,4 -   - - - - 9,53 -   1270 - - - - 一
1200 48" 1219,2 1219,2 1220,0   - - - - 9,53 -   12,70 - - - - -
