Charmhigh 4 cabeças Automático SMT Chip Mounter PCB Assembly SMD Pick And Place Machine

Especificações

Número do modelo :

CHM-551

Local de origem :

China

Quantidade mínima de encomenda :

Condições de Pagamento :

T/T, Western Union

Capacidade de Fornecimento :

30 por mês

Tempo de entrega :

1 a 3 dias

Detalhes da embalagem :

Caixa de madeira

tamanho máximo do PWB :

350 mm ((L) x 270 mm ((W)

Alimentação :

alimentadores de 50pcs Yamaha (alimentador pneumático & elétrico)

Sistema operacional :

Windows (vem com o rato do PC e do teclado)

Calibração de fé :

O automóvel calibra o ponto de Mark

Altura do componente :

12mm

Velocidade de montagem :

11500CPH ((ótimo); IPC9850:8850cph

Peso Líquido :

310 kg

Garrafa :

Mudança automática de bocal com biblioteca de bocas de 13pcs

DIMENSÃO :

1050 mm ((L) x 1050 mm ((W) x 1360 mm ((H)

Precisão de montagem :

(XY) ±0,05 mm CPK≥1.0

Descrição

Super alta precisão 4 cabeças SMT pick and place machine CharmhighCHM-551CPK≥1.0

Alta configuração, poupança de espaço, muito bom para produção em pequenos lotes com alta estabilidade.

Modelo atualizado Gênio pequenoCHM-551 (com base)Parafusos de esferas de alta precisão
Transportador automático de PCB, 50 alimentadores 4 cabeças SMT pick and place robot
CHM-551 SMT Pick and Place Machine (com troca automática de bocal) para produção em lotes SMT.

0201 suportado. Apoio ao teste CPK.Solução económica para a montagem SMT.

Características da máquina
1. Suporte ao teste CPKCPK≥1.0
2. Troca automática de bocal (13 conjuntos de biblioteca de bocal)
3- Compensação térmica
4. Transporte automático
5. Velocidade ideal:11500CPH ; IPC9850:8850CPH
6. ......
Para mais características da máquina, consulte o nosso gerente de conta

CHM-551 Vídeo de trabalho do cliente no Youtube:

https://www.youtube.com/watch?v=OawJh43K9EI

Instalação CHM-551 0402, 0603, 0805:

https://www.youtube.com/watch?v=x6bLKcVWXCg

Instalação CHM-551 0201:

https://www.youtube.com/watch?v=Vj1I1Kiavtg

Especificações do CHM-551
Dimensões	1050mm(L) x1050mm(W) x 1360mm(H)
Peso	310 kg - com base
Fornecimento de energia	AC220V (50Hz, de fase única) 1,5kw
Fornecimento de ar	0.5MPa ~ 0,7MPa
Gerar vácuo	bomba de vácuo
Quantidade de cabeças de montagem	4 cabeças
Velocidade de montagem	11500CPH (ótimo);IPC9850: 8850cph
A precisão está aumentando	(XY) ± 0,05 mm;CPK≥1.0
Altura do componente	12 mm
Tipo de componente	0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.)
Espessura do PCB	0.6 mm~3.5 mm
Tamanho do PCB	350 mm ((L) x 270 mm ((W)
Alteração do bico	Troca automática do bico (biblioteca de bicos de 13 buracos)
Sistema de controlo	Computador industrial integrado (sistema Windows) equipado com monitor, teclado e mouse
Sistema de accionamento	Equipamento para: adotar aceleração e desaceleração flexíveis na curva S
Sistema de transmissão	Parafuso de esfera + guia linear
Sistema de alimentação	50 8 mm padrãoYamahapneumatosAlimentação eléctricaempilhadas (também adequado para bandeja IC e alimentador de bastão)
Sistema de visão	Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm); IC camerax1 (tamanho do componente aplicável:36mm × 36 mm); Marca camerax2

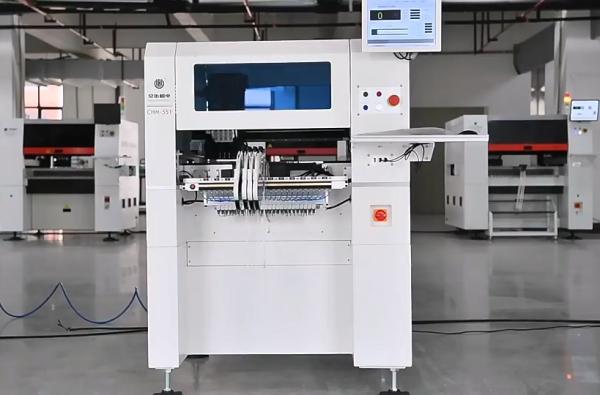

CHM-551 nova aparência, janela de visualização adicionada.
