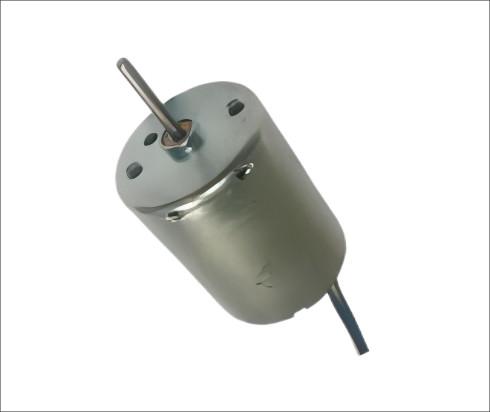

Motores elétricos de ventilador 3000-10000RPM 6-24V DC Motor para ventilador doméstico

Detalhes essenciais

Eficiência: IE 1

Garantia: 3 anos

Número de modelo: KG-2838DC24

Tensão nominal: 6-24V

Velocidade nominal: 3000-10000 RPM

Potência nominal: 4,3-4,5 W

Corrente contínua: 0,9-3A

Local de origem: Guangdong, China

Tipo: Motor DC sem escovas

Aplicação: Ventilador

Potência de saída: 1W

Torque nominal: 700-900 g.cm.

Característica de proteção: Outras

Tempo de execução

Descrição do produto


Desenho

Amostra

Aplicação

Os motores podem ser construídos em várias configurações físicas diferentes. Na configuração convencional (também conhecida como inrunner), os ímãs permanentes fazem parte do núcleo central radialmente.Na configuração do outrunner (ou rotor externo), a relação radial entre as bobinas e os ímãs é invertida. As bobinas do estator na configuração do outrunner formam o núcleo central do motor,Enquanto os ímãs permanentes giram dentro de um rotor que envolve o núcleo.

O motor sem escovas usa um ímã permanente para fazer um rotor, e não há bobina no rotor.Em vez disso, a bobina serve como o estator.

A origem do motor sem escovas é relativamente simples desde o início: a maioria dos problemas do motor de CC escovado vem da escova.fazer muito barulho e gerar uma grande parte do consumo de energia, resultando numa velocidade severamente limitada e não fácil de arrefecer.

Isto significa que não se podem utilizar motores de corrente contínua escovados em torno de qualquer coisa inflamável, em aplicações que exijam uma longa vida útil, silêncio ou alta eficiência, em qualquer sistema de alta velocidade ou de alta potência.

Funcionamento do motor BLDC

A configuração da corrente de partida no circuito através dos enrolamentos do estator estabelece uma força magnetomotriz (mmf) que é perpendicular à mmf principal estabelecida pelo ímã permanente.Segundo a regra da mão esquerda de FlemingComo os condutores da armadura estão no estator, uma força reativa desenvolve um binário no rotor.Quando este binário é maior que o binário de carga e o binário de atrito, o motor começa a girar.

O processo de remover corrente de um circuito e entregá-la a outro circuito é conhecido como comutação.

A corrente de fase e o binário desenvolvido no motor DC Brushless. Em todos os casos, há duas fases que contribuem para o binário positivo e uma fase que contribui para o binário zero.Se o binário de cada intervalo de comutação for combinado, o binário total é uma contribuição de dois binários de duas fases perfeitamente planas.
