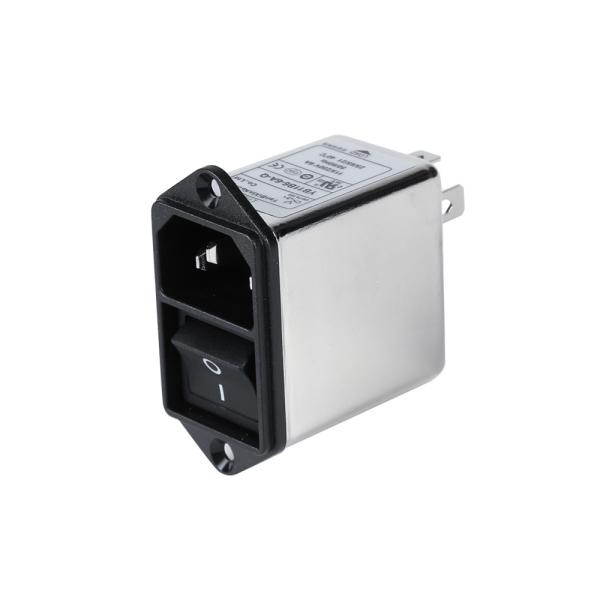

Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI
Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI
Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI
Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI
Especificações
Número de modelo :
YB11B6-6A-Q
Lugar de origem :
CHINA
MOQ :
1000pcs
Termos do pagamento :
T/T
Capacidade da fonte :
500000 partes/partes pelo mês
Prazo de entrega :
10-20 DIAS
Detalhes de empacotamento :
56.5*28.5*22.5cm (uma caixa)
Máximo avaliado da tensão: :
250VAC, 50/60Hz
Frequência de funcionamento: :
C.C. a 400Hz
Correntes nominais :
°C de 1~10A@40, 50°C (UL/CUL)
L-N: :
250VDC (com lâmpada)
L/N-G: :
4000VAC (tipo R5)
Inrush atual: :
72A
Nível da proteção: :
IP40 de acordo com IEC 60529
Categoria climática: :
-25°C~+85°C (25/85/21)
Inflamabilidade que corresponde a :
UL 94V-0
Projeto correspondente a :
UL1283, CSA C22.2 No.8, IEC/EN 60939, CQC GB 15288/GB 15287-2008
Função de transferência :
De passe baixo
Descrição

Filtro do IEC Inlte da série de YB-B com interruptor 1A 3A 6A 8A EMI Noise Filter



YB11B6-6A rápido em IEC Emi Power Filter com interruptor para o equipamento do café



Especificação técnica do fiter do IEM



Artigo Emi Power Filter
Modelo Emi Power Filter YB-B6
Função de transferência De passe baixo
Tipo do pacote Montagem de superfície
Frequência de centro nominal 10K-30MHZ
Perda de inserção 60~90dB
Impedância entrada 50Ω
Tensão avaliado 115/250V
Corrente avaliado 1A 3A 6A 10A
Temperatura ambiental 40°C
Variação da temperatura 25 / 085/21
Frequência de funcionamento 50/60HZ
Fase à fase 1450VDC
Linha a moer 2250VDC
Corrente máxima do escapamento 115VAC/50HZ 0.3uA máximo
MOQ 1000pcs
Preço Negociável
Prazo de execução dia útil 5~15





Aplicações típicas do fiter do IEM



1. Elétrico portátil e equipamentos eletrônicos;



2. Equipamento médico;



3. Equipamento do teste e de medida;



4. Pequenos e médios máquinas e equipamento da família



5. Fonte de alimentação monofásica, fonte de alimentação do interruptor-modo



Características do fiter do IEM



(1) interruptor de balancim de 2 polos



(2) correntes avaliados até 10A



parafuso (de 3) fixado em ambos os lados ou em up-down





(4) interruptor bipolar



(5) séries especiais do equipamento médico (R5)



(6) modos de saída múltiplos (rápido-em, solda e fio)



Regra de nominação do fiter do IEM



YB 11 B6 - 10A - Q (R 5 G)

¦ ¦ ¦ ¦ ¦ ¦ ¦

conexão atual do caso do circuito opcional



Tabula do fiter do IEM


Modelo não. Corrente avaliado
@40°C
 		 Terminal Options* Resistor do sangrador (opcional)
G		 Escapamento 250V/50Hz atual Diagrama esquemático elétrico
 		 Tensão avaliado (V) Frequência de funcionamento (hertz)

Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI
YB11B6-1A 1A Q S - - - <0>Fig.1 115/250V 50/60Hz
YB11B6-2A 2A Q S - - - Fig.1
YB11B6-3A 3A Q S - - - Fig.1
YB11B6-4A 4A Q S - - - Fig.1
YB11B6-6A 6A Q S - - - Fig.1
YB11B6-8A 8A Q S - - - Fig.1
YB11B6-10A 10A Q S - - - Fig.1





O tipo médico tabula do fiter do IEM


Modelo não. Corrente avaliado
@40°C
 		 Opções terminais Resistor do sangrador (opcional) (MΩ) Equipamento médico
5
G		 Escapamento 250V/50Hz atual Diagrama esquemático elétrico
 		 Tensão avaliado (V) Frequência de funcionamento (hertz)

Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI
YB11B6-1A-x (R5) 1A Q S - 1 5 - <5>Fig.3 115/250V 50/60Hz
YB11B6-2A-x (R5) 2A Q S - 1 5 - Fig.3
YB11B6-3A-x (R5) 3A Q S - 1 5 - Fig.3
YB11B6-4A-x (R5) 4A Q S - 1 5 - Fig.3
YB11B6-6A-x (R5) 6A Q S - 1 5 - Fig.3
YB11B6-8A-x (R5) 8A Q S - 1 5 - Fig.3
YB11B6-10A-x (R5) 10A Q S - 1 5 - Fig.3



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI*Q: Rápido-em 6.35x0.8mm Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI S: solda 4.0x0.8mm Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI W: UL1015 18awg



Diagrama esquemático elétrico do fiter do IEM



Fig.1



Corrente



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI



Fig.2



Tipo R5



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI





Fig.3



Tipo do Lg

Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI



Dimensão mecânica (unidade: milímetro) do fiter do IEM



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI



Caso B C D E F G H Mim J K
B6 58 42,5 28,5 60 51 30,5 13 11 12,5 3,5 6.35*0.8
Tolerâncias
公差		 ±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±0.15

Tabela da perda de inserção (no sistema 50ohm que concorda IEC/CISPR No.17) do fiter do IEM

Modo comum -------- modo diferencial



1A

3A



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI





6A

8A



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI



10A



Filtro de entrada IEC da série YB-B com interruptor 1A 3A 6A 8A Filtro de ruído EMI

Fig.2
