Instrumento de recuperação de relógio de divisão de múltiplas frequências de 100 Gbps

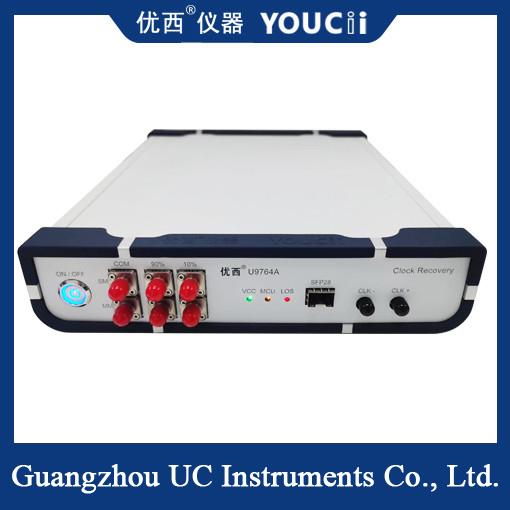

O CDR U9764A (Clock Recovery Instrument) é utilizado principalmente para fornecer sinais de recuperação do relógio em ambientes de ensaio em que nenhum relógio é acionado.testando assim o padrão óptico do olho do dispositivo com um osciloscópio de amostragemAs aplicações típicas são o ensaio de dispositivos de rede óptica, ou para produtos BOB em aplicações PON, uma vez que o próprio dispositivo óptico não tem uma saída de relógio dividido,O sinal do relógio deve ser recuperado para desencadear o osciloscópio de amostragem ao testar o mapa óptico do olho..

O CDR U9764A está equipado com uma porta óptica SFP28, que é adequada para os módulos ópticos convencionais SFP28, SR, LR e BIDI embalados com SFP28.Apenas a extremidade receptora do módulo óptico é necessária para converter o sinal óptico num sinal eléctrico.O sinal de relógio é usado principalmente para o sinal de gatilho do osciloscópio.

O que é um dispositivo de recuperação de relógio?

Uma Unidade de Recuperação de Relógio é um dispositivo usado para recuperar sinais de relógio em comunicações digitais.um sinal de relógio sincronizado é necessário entre o remetente e o receptor para garantir a transmissão correta de dadosA função do instrumento de recuperação de relógio é extrair o sinal de relógio correto do fluxo de dados recebido.

O instrumento de recuperação de relógio é geralmente usado em comunicação de fibra óptica, comunicação por satélite, Ethernet e outros sistemas de comunicação digital de alta velocidade.Os dados são transmitidos em formato digital, e o sinal de relógio é usado para determinar a taxa de transmissão e o intervalo de tempo dos dados.o receptor precisa usar um medidor de recuperação de relógio para regenerar um sinal de relógio preciso.

O princípio de funcionamento de um dispositivo de recuperação de relógio é geralmente baseado em um ciclo trancado por fase (PLL) ou tecnologia relacionada.ajusta o relógio local para mantê-lo sincronizado com o envio finalAo ajustar constantemente a frequência e a fase do relógio local, o dispositivo de recuperação do relógio pode eliminar gradualmente o deslocamento do relógio, alcançando assim a recuperação de sinais de relógio precisos.

O desempenho e a funcionalidade do medidor de recuperação do relógio variam consoante a aplicação e os requisitos.que pode ser ajustado dinamicamente de acordo com as características do sinal transmitido para se adaptar a diferentes ambientes de comunicação e taxas de dadosAlém disso, o medidor de recuperação do relógio pode incluir recursos adicionais, tais como detecção de taxa de erro de bits, análise de jitter,e interfaces de saída de relógio para ajudar a analisar e monitorar o desempenho do sistema de comunicaçãoEm resumo, o instrumento de recuperação de relógios desempenha um papel vital no sistema de comunicação digital.Ele pode extrair o sinal de relógio preciso do fluxo de dados recebido para garantir a transmissão correta e sincronização de dados.
