Alta frequência Rogers Fr4 resina epoxi mistura empilhar PCB multicamadas

Especificação do PCB FR4:

Material: Rogers4350B ((0.254mm) + FR4, Rogers 4003C+FR4

Material de PP:KB6050,PCB pré-fabricado

Camada:10

Classificação:Cartões de PCB de alta frequência fr4

Revestimento de superfície: ouro de imersão, ENIG

Tamanho: 18*28cm

Minho buraco:0.25 mm

Peso de cobre:0.5OZ

Requisitos especiais: Todas as vias devem ser preenchidas e cobertas.

Nome do produto: rogers fr4 material properties, rogers fr4 datasheet, fr4 rogers 4350

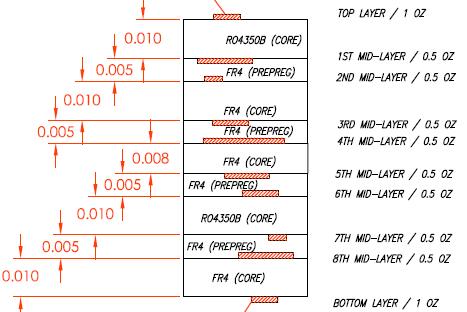

Arquivo empilhado:

Rogers Fr4:

Rogers 4003C com FR4 PCB híbrido empilhado

Rogers 4350B PCB FR4 de pressão mista

Rogers 5880 Empilhar FR4

A camada principal de sinal usa material Rogers, e a segunda camada usa fr4

PCB Rogers e fr4 mix design mais barato do que Rogers + rogers

Escolha de material de PP:

Rogers+rogers→ rogers prepreg ((4450B/4450F)

Rogers+fr4→ rogers prepreg ((4450B/4450F) ou fr4 ((KB6050/6065/SP120N)

RO4450B e RO4450F Bondply

Fabricante de PCB China, Rogers PCB,4003,4350 PCB,RF HIGH FREQUENCY PCB Manufacturing, Rapid Prototyping, Low cost production
desempenho de alta frequência para circuitos de comunicações com e sem fios em todo o mundo.
O FR4 é muito pobre e só é usado onde o custo é mais importante do que o desempenho.Materiais dielétricos de PCB de protótipo FR-4 versus Rogers PCB Material Comparação
Para alguns projetos, as propriedades dieléctricas do PCB são críticas
Quer se trate de projetos de alta velocidade, RF, microondas, ou aplicações móveis - onde a gestão de energia é fundamental,Você está encontrando mais situações que exigem propriedades dieléctricas PCB em seus protótipos que o padrão FR-4 simplesmente não pode entregarSabemos disso, é por isso que adicionámos materiais dielétricos Rogers 4350 à nossa linha de produtos Quickturn.Estes novos materiais dielétricos de baixa perda significam um maior desempenho para o seu protótipo de PCB de alta demanda

Rogers High Frequency 4350B Material laminado em estoque

Material de PCB Rogers em estoque:
Rogers4003C: espessura 0,254 0.508,0.813,1.524) DK 3.38
Rogers4350B: espessura 0,254 0.508,0.762,1.524) DK 3.5
Rogers5880: espessura 0,254 0.508,0.762) DK 2.2
Rogers3003: espessura.127,0.254,0.508,0.762,1.524) DK 3

Rogers3006: espessura ((0.254) DK6.15
Rogers3010: espessura ((0.635) DK 10.2
Rogers3206: espessura ((0.635) DK 10.2
Rogers3035: espessura ((0,508) DK 3.5
Rogers6010: espessura 0.635,1.27) DK 10.2

FR4 Tipos de materiais

O FR-4 tem muitas variações diferentes dependendo da espessura do material e das propriedades químicas, como o FR-4 padrão e o G10.A lista a seguir mostra algumas designações comuns para os materiais de PCB FR4.

FR4 padrão: Este é o tipo mais comum de FR4. fornece boa resistência mecânica e à umidade, com resistência ao calor de cerca de 140 ° C a 150 ° C.

FR4 com Tg elevado: o FR4 com Tg elevado é adequado para aplicações que exijam um ciclo térmico elevado e temperaturas superiores a 150°C. O FR4 padrão é limitado a cerca de 150°C,enquanto o FR4 com alto Tg pode suportar temperaturas muito mais elevadas.

FR4 com alta CTI: FR4 com alta CTI (Interação Química Térmica) tem melhor condutividade térmica do que o material FR4 regular.

FR4 sem laminado de cobre: FR4 sem laminado de cobre é um material não condutor com excelente resistência mecânica.

FR4 G10: FR-4 G10 é um material de núcleo sólido com excelentes propriedades mecânicas, alta resistência ao choque térmico, excelentes propriedades dielétricas e boas propriedades de isolamento elétrico.

Requisitos do material de PCB de alta frequência:

(1) a constante dielétrica (Dk) deve ser muito estável

(2) A perda dielétrica (Df) deve ser pequena, o que afecta principalmente a qualidade da transmissão do sinal, quanto menor a perda dielétrica, de modo que a perda de sinal também seja menor.

(3) e o coeficiente de expansão térmica da folha de cobre, tanto quanto possível, devido às inconsistências na alteração do frio e do calor causadas pela separação da folha de cobre.

(4) baixa absorção de água, elevada absorção de água será afetada na umidade quando a constante dielétrica e perda dielétrica.

(5) Outras resistências térmicas, resistências químicas, resistência ao impacto, resistência à descascagem, etc., devem igualmente ser boas.

O que é o material de PCB FR4?

O FR-4 é um material laminado epóxi reforçado com vidro de alta resistência e alta resistência usado para fabricar placas de circuito impresso (PCBs).A National Electrical Manufacturers Association (NEMA) define-o como um padrão para laminados epóxi reforçados com vidro.

O FR significa retardador de chama, e o número 4 diferencia este tipo de laminado de outros materiais semelhantes.

FR-4 PCB refere-se à placa fabricada com material laminado adjacente.

Propriedades dos materiais FR-4 da ONESEINE

Alta temperatura de transição do vidro (Tg) (150Tg ou 170Tg)

Temperatura de decomposição elevada (Td) (> 345o C)

Baixo coeficiente de expansão térmica (CTE) ((2,5%-3,8%)

Constante dielétrica (@ 1 GHz): 4,25-4.55

Fator de dissipação (@ 1 GHz): 0.016

Classificação UL (94V-0, CTI = mínimo 3)

Compatível com montagem padrão e livre de chumbo.

Espessura do laminado disponível entre 0,005 ̊ e 0,125 ̊

Espessuras de pré-preg disponíveis (aproximadas após laminação):

(estilo de vidro 1080) 0,0022

(2116 estilo vidro) 0,0042

(estilo vidro 7628) 0,0075

Aplicações de PCB FR4:

FR-4 é um material comum para placas de circuito impresso (PCBs). uma fina camada de folha de cobre é tipicamente laminada em um ou ambos os lados de um painel de epóxi de vidro FR-4.Estes são comumente referidos como laminados revestidos de cobreA espessura ou o peso do cobre podem variar e, por conseguinte, são especificados separadamente.

O FR-4 também é usado na construção de relé, interruptores, paradas, barras de bus, válvulas, escudos de arco, transformadores e tiras de terminais de parafuso.
