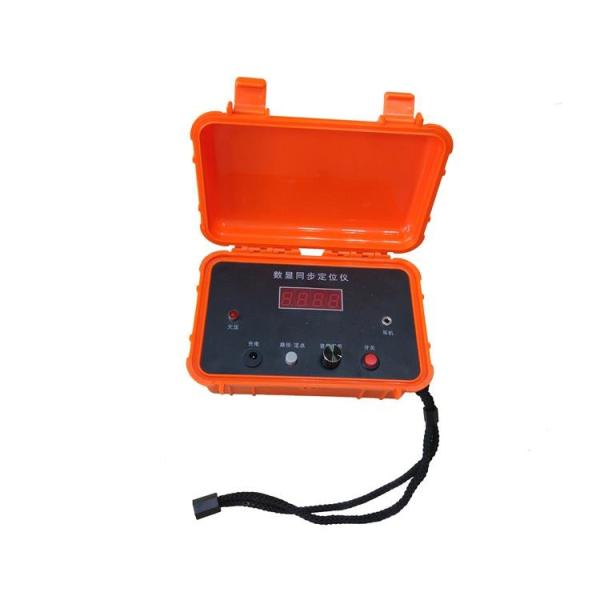

Plataforma do computador da FALHA do CABO ZX-A10, serviço de comunicações integrado LOCALIZADOR da rede e sistema de comunicação encaixados de USB para melhorar a utilização do dispositivo. O dispositivo consiste 3 porções: sistema principal, localizador da falha e linha verificador do cabo. É usado para o lugar de falha do cabo, o teste da linha do cabo e da profundidade e manutenção diária de dados do cabo. Pode igualmente ser usado para o lugar de falha do cabo de sinal para a estação de trem e o aeroporto.

Características

a fonte do Lítio-poder do ü tem recursos para a conveniência dos ensaio em condições reais.

ü tela táctil de 12,1 polegadas e sistema de Windows XP.

relação de comunicação de USB do ü. 5 frequências de preparação de amostras para opções entre 6,25 megahertz a 100MHz

auto busca do ü o ponto da falha e para indicar a distância, até 0.15m exatos.

o ü comprime livremente ou forma de onda de expansão. Proveja a forma de onda perto da forma de onda padrão para a referência.

dados da forma de onda do ü 40G e diagramas prendendo no local para sua referência.

o demonstrador modular esperto do ü para substituir a fiação no local, a amostra é isolado totalmente com de alta tensão

Aplicação

o ü pode ser usado para a falha do cabo do teste para níveis de tensão diferentes, seções diferentes e o meio diferente

o circuito aberto do teste do ü, procura um caminho mais curto, baixa resistência e falhas de terra altas da resistência, falhas de piscamento

o ü pode ser usado testando a falha do cabo de sinal para a estação de trem, aeroporto.

o ü pode ser usado testando a velocidade da propagação de onda do cabo que o comprimento é conhecido.

o ü pode ser usado testando a rota e a profundidade de cabo.

o ü indica o modo: 12,1 polegadas LCD (Windows XP)

modo da memória do ü: 20G/2G fixo e móvel

métodos do teste do ü: Método de baixa voltagem do pulso, método do circuito do impulso, método da tensão de impulso

distância do teste do ü: nenhum menos de 40km

ü a distância de teste a mais curto (zona cega): 5-10m

erro de lugar do ü: ±0.2m

Especificações técnicas do analisador do trajeto:

frequência do sinal do ü: onda de seno 15KHz

ü potência de saída: Pomax≥100W

impedância da saída do ü: Zo=Zc

modo da vibração do ü: incontinuous

peso do anfitrião do ü: 9.8Kg

temperatura ambiental do ü: -10℃~+40℃

dimensão total do ü: 180mm×300mm×400mm

humidade relativa do ü: RH≤85% (25℃)

Gerador de impulso

saída da C.C. do ü: 32kV, ajustável contínuo

capacidade externo do ü: 1~8 F

tempo do impacto do ü: 1~6 segundos

energia de pulso máxima do ü: 400 ~ 1800J

corrente de saída máxima do ü: 40mA

erro da indicação da tensão do ü: + 2%

tensão de fonte do ü: 220VAC 50Hz

temperatura ambiental do ü: -10℃~ +50℃

volume do ü: 380 x 260 x 260 milímetros
