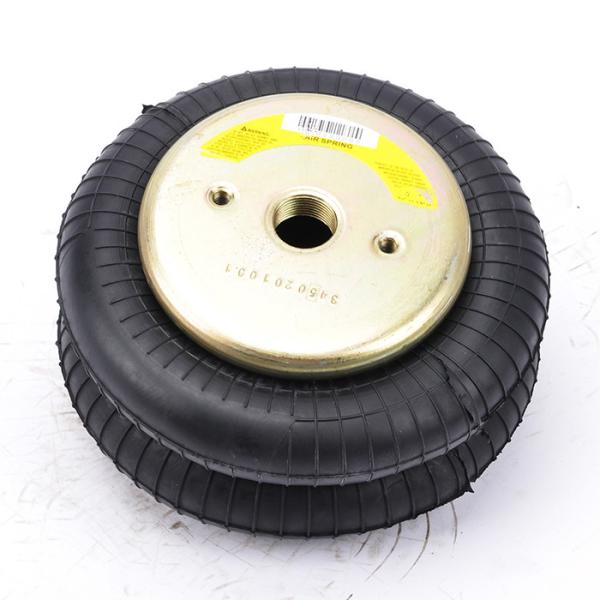

Mola de ar 26 T26 de Pirelli PIRELLI 84181 FESTO transversal EB-215-155 para o umedecimento da base do condicionamento de ar

Fabricante de equipamento original do OEM da cruz de AIRSUSTECH 2B7894:

AIRSUSTECH 2B12017-3/4

Foles de borracha 2B120 de AIRSUSTECH

Pirelli T2086660
ContiTech: 603 N
ContiTech: FD 120-17 1/4
ContiTech: FD120-17 1/4
ContiTech: FD12017 1/4

Goodyear: 2B7-540
Goodyear: 2B7540
Goodyear: 2B7 540
Goodyear: 578-92-3-202
Goodyear: 578 92 3 202
Goodyear: 578923202
Firestone: 0142
Firestone: W01-358-0142
Firestone: W01 358 0142
Firestone: W013580142


Especificações e parâmetros técnicos do detalhe

Porca do ❶/porca cega

Dentes superiores do parafuso da placa (porca): 2XM8X1.5
A distância de centro do parafuso da placa de cobertura superior: 70 milímetros
Dentes do parafuso (porca) da placa de cobertura inferior: 2XM8X1.5
A distância de centro do parafuso da placa de cobertura inferior: 70 milímetros

O ❷ areja o furo/entrada de ar/encaixes do ar
Furo de ar/entrada de ar: 3/4
Distância de centro do parafuso entre o furo de ar e a porca: 35mm

Placa de cobertura do ❸
Diâmetro superior da placa: 135 milímetros
Diâmetro da tampa inferior: 135 milímetros

Foles de borracha de Bell
Diâmetro máximo dos foles de borracha: 215 milímetros
Diâmetro natural dos foles de borracha: 190 milímetros
Curso de trabalho: mínimo 75 milímetros ao máximo 230 milímetros
Altura máxima: 230mm
Altura mínima: 75mm
Altura do curso: 155mm

Bloco abundante do ❺/bloco abundante
Nenhum bloco abundante

Laço da correia do ❻/laço da correia
Há uma aro da correia: uma aro da correia

AIRSUSTECH 2B12017-3/4 substitui a descrição do produto da mola de ar 26 T26 de Pirelli PIRELLI 84181:

O amortecedor que da mola de ar AIRSUSTECH 2B12017-3/4 substitui a mola de ar 26 T26 de Pirelli PIRELLI 84181 pode somente empurrar os foles para o workpiece, se não deve ser equipado com um limitador do curso na extremidade do curso, se não os foles serão sobrecarregados

• A fim pressionar o amortecedor que da mola de ar AIRSUSTECH 2B12017-3/4 substitui a mola de ar 26 T26 de Pirelli PIRELLI 84181 à altura mínima, uma força de restauração é exigida. Geralmente, isto é conseguido aplicando uma carga

• A superfície de carregamento inteira das placas superiores e mais baixas do amortecedor que da mola de ar AIRSUSTECH 2B12017-3/4 substitui a mola de ar 26 T26 de Pirelli PIRELLI 84181 deve ser usada para absorver a força

• Antes de desmontar o amortecedor AIRSUSTECH da mola de ar 2B12017-3/4 substitui a mola de ar 26 T26 de Pirelli PIRELLI 84181, o ar interno deve ser liberado para impedir acidentes e ferimentos pessoais.

• Durante a operação, o amortecedor que de borracha da mola de ar AIRSUSTECH 2B12017-3/4 substitui a mola de ar 26 T26 de Pirelli PIRELLI 84181 não será em contato com outras peças
