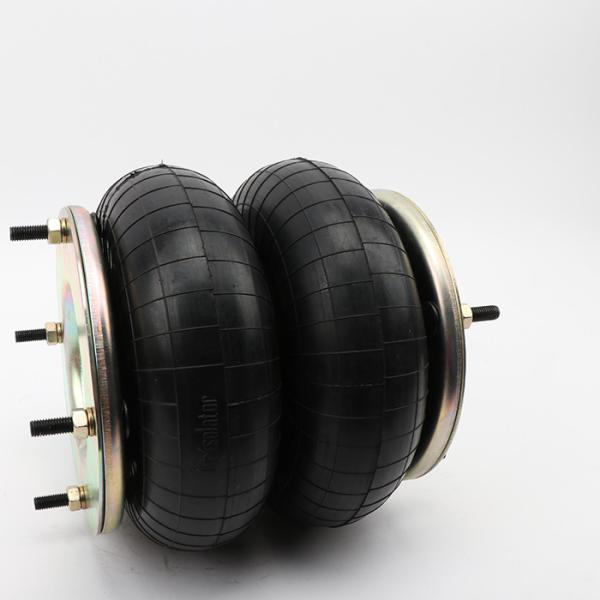

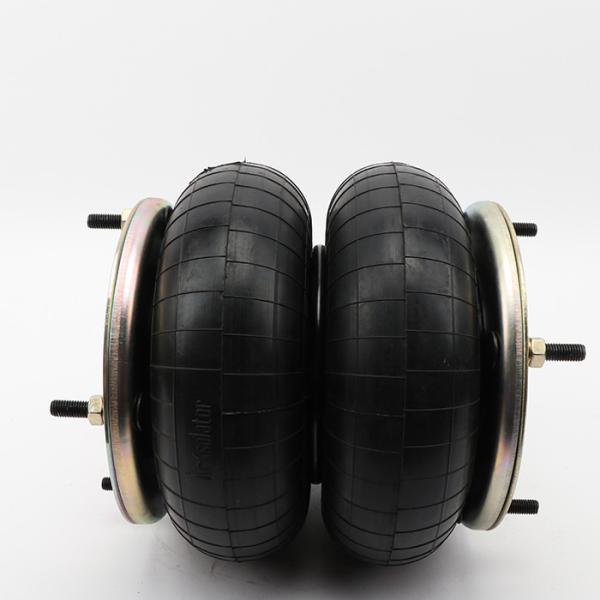

Tipo atuador pneumático do modelo 245 da mola de ar de Pirelli do código 93740 de F1 para o equipamento de alta temperatura

AIRSUSTECH NÃO: fabricante de equipamento original do OEM da cruz 2H250180:

AIRSUSTECH 2H250180

Foles de borracha 2B250 de AIRSUSTECH

Modelo de Pirelli: 245
Tipo de Pirelli: F1

Pirelli de alta temperatura. código 90587

Especificações e parâmetros técnicos do detalhe

Porca do ❶/porca cega

Dentes superiores do parafuso da placa (porca): 8XM10X1.5
A distância de centro do parafuso da placa de cobertura superior: 145 milímetros
Dentes do parafuso (porca) da placa de cobertura inferior: 8XM10X1.5
A distância de centro do parafuso da placa de cobertura inferior: 145 milímetros

O ❷ areja o furo/entrada de ar/encaixes do ar
Furo de ar/entrada de ar: 1/2
Distância de centro do parafuso entre o furo de ar e a porca:  72,5 milímetros

Placa de cobertura do ❸
Diâmetro superior da placa: 183 milímetros
Diâmetro da tampa inferior: 183 milímetros

Foles de borracha de Bell
Diâmetro máximo dos foles de borracha: 270mm
Diâmetro natural dos foles de borracha: 245 milímetros
Curso de trabalho: mínimo 85 milímetros ao máximo 310 milímetros
Altura máxima: 310mm
Altura mínima: 85mm
Altura do curso: 225mm

Bloco abundante do ❺/bloco abundante
Nenhum bloco abundante

Laço da correia do ❻/laço da correia
Há uma aro da correia: uma aro da correia

AIRSUSTECH 2H250180 substitui o tipo descrição do produto do modelo 245 da mola de ar de Pirelli do código 90587 de F1:

O amortecedor que da mola de ar AIRSUSTECH 2H250180 substitui o tipo código 90587 do modelo 245 da mola de ar de Pirelli de F1 pode somente empurrar os foles para o workpiece, se não deve ser equipado com um limitador do curso na extremidade do curso, se não os foles serão sobrecarregados

• A fim pressionar o amortecedor que da mola de ar AIRSUSTECH 2H250180 substitui o tipo código 90587 do modelo 245 da mola de ar de Pirelli de F1 à altura mínima, uma força de restauração é exigida. Geralmente, isto é conseguido aplicando uma carga

• A superfície de carregamento inteira das placas superiores e mais baixas do amortecedor que da mola de ar AIRSUSTECH 2H250180 substitui o tipo código 90587 do modelo 245 da mola de ar de Pirelli de F1 deve ser usada para absorver a força

• Antes de desmontar o amortecedor AIRSUSTECH da mola de ar 2H250180 substitui o tipo código 90587 do modelo 245 da mola de ar de Pirelli de F1, o ar interno deve ser liberado para impedir acidentes e ferimentos pessoais.

• Durante a operação, o amortecedor que de borracha da mola de ar AIRSUSTECH 2H250180 substitui o tipo código 90587 do modelo 245 da mola de ar de Pirelli de F1 não será em contato com outras peças
