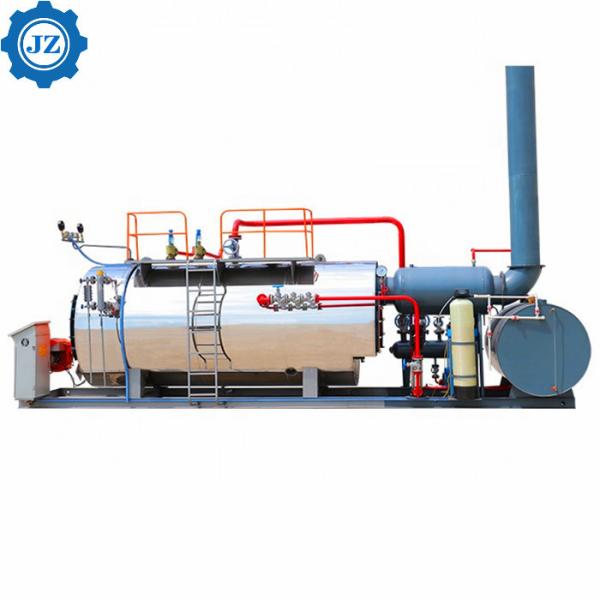

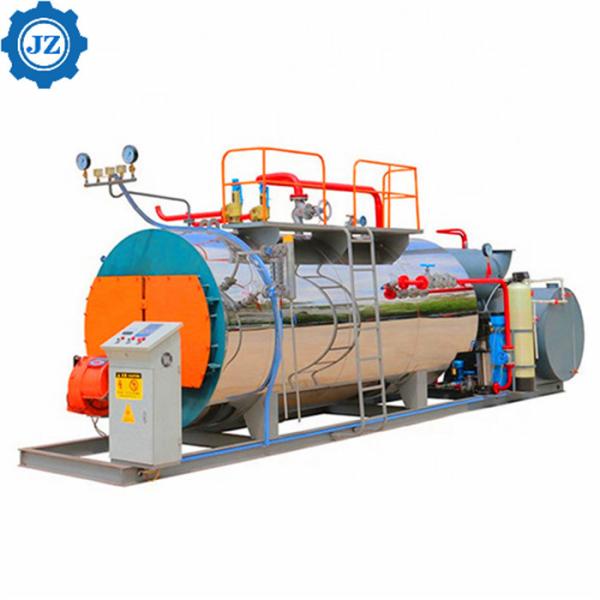

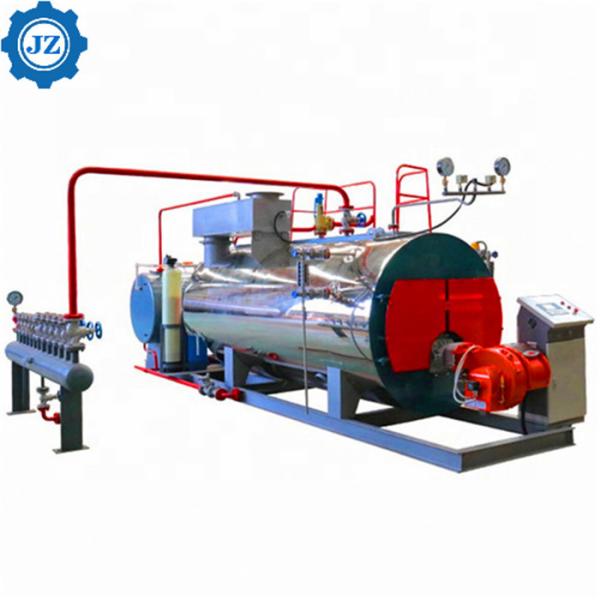

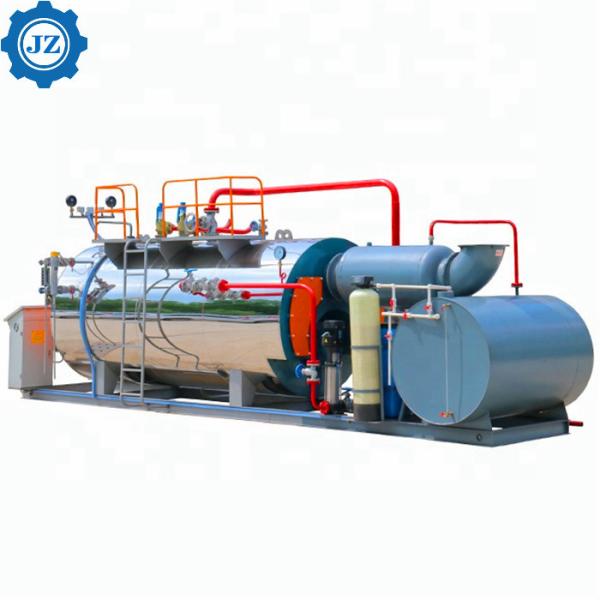

1500 quilogramas de gás de combustível de 1,5 toneladas, óleo, combustível duplo empacotaram a caldeira de vapor com queimador europeu

Modelo: Caldeira de vapor do gás de óleo da série de WNS

Estrutura: O tubo de fogo traseiro molhado empacotou a passagem três

Combustível: óleo, gás, óleo da luz, óleo pesado, gás natural, lpg, GNL, cng, diesel, biogás etc.

Capacidade: De 1-20 toneladas pela hora

Pressão: 0.7/1.0/1.25/1.6 Mpa (barra 7/10/12.5/16)

Temperatura: 170/184/194/204 Célsio

Aplicação: Produto químico, alimento e cervejaria, planta farmacêutica, do pacote, tingidura de matéria têxtil e indústria imprimindo, piscina, hospital, escola, indústria de roupa etc.

A caldeira de vapor do petróleo e gás da série de WNS adota o tipo para trás tipo molhado completo estrutura do escudo do tubo de fogo. A estrutura adota três viagens do retorno, em que o óleo ou o gás são atomizados bem pelo queimador e misturados inteiramente com o ar, e é queimada completamente na bilis ondulada da fornalha, e então transforma-as da câmara de fumo traseira na tubulação do retorno do fumo, transforma-as para a caixa de fumo dianteira na tubulação do retorno do fumo, entra-as na caixa de fumo traseira, e é descarregadas pela chaminé. O tamanho do forro que da fornalha nós escolhemos é grande, que fornece circunstâncias para a combustão completa do combustível, assim esta caldeira de vapor empacotada pode queimar o óleo pesado, o óleo claro, o gás natural e o gás de cidade. Além, nossa empresa adota a tubulação rosqueada do fumo no projeto, e o caudal relativo pode controlar a baixa resistência do fumo, o consumo da baixa potência e a relação regulamentar da grande carga sob a garantia da suficiente transferência térmica.

CARACTERÍSTICAS DA SEGURANÇA

Monitoração de tempo real do nível de água: Água-nível eletrônico que detecta o dispositivo

Proteção do escassez de água: O poder do sistema de controlo da combustão será eliminado quando há um escassez de água junto com o alarme.

Proteção do escapamento: O poder será eliminado quando há um escapamento detectado pelo sistema de controlo.

Sobre a proteção da pressão: Quando a pressão está sobre o valor pré-ajustado, o poder do sistema de controlo da combustão estará eliminado junto com o alarme.

A válvula de segurança do vapor abre automaticamente para reduzir a pressão se o acúmulo excessivo da pressão da causa do vapor.

O calibre de pressão do vapor permite a observação visual da pressão do vapor sobre a série completa.

O controle de pressão restaurado manual fornece o entalhe alto da pressão do limite a restauração manual.

Distribuidores do gás e sistema de proteção completos para a caldeira de gás: Filtro, válvula de regulamento da pressão e válvula magnética

O dispositivo da monitoração do gás de conduto pode detectar a temperatura do gás de conduto automaticamente.

Parâmetro técnico

Padrão executivo

1. Projeto, fabricação, conjunto, experiência e aceitação das caldeiras do acordo restrito com os padrões nacionais e industriais, incluindo mas não limitados aos seguintes padrões: GB/T16508 caldeira Shell Boiler, da caldeira de TSG G0001 construção da engenharia da instalação do código, da caldeira GB50273 e da aceitação o código da supervisão do projeto da segurança

2. O aço principal usado na caldeira é 20 GB/T3087, que assegura a segurança e a confiança da caldeira.

3. Os materiais de soldadura serão selecionados de acordo com NB/T47018. A soldadura de penetração completa com proteção do argônio será executada no tubo de caldeira.
