Calor elétrico de envelhecimento do tratamento térmico

Fornalha do tratamento para as peças de alumínio

1. Aplicação

O tratamento térmico da lareira do vagão da baixa temperatura RT3-200-5

a fornalha é usada principalmente para o tratamento térmico e o recozimento de envelhecimento dos produtos de alumínio.

2. Introdução estrutural

A fornalha do tratamento térmico RT3-200-5 é compreendida principalmente da fornalha

escudo, forro, porta da fornalha e mecanismo de levantamento da porta, porta da fornalha

mecanismo da compressão, vagão e mecanismo do desenho, selo no meio

corpo e vagão da fornalha, elemento de aquecimento e dispositivo fixo, circulando

sistema de controlo automático da temperatura do fã e da fornalha.

escudo de 2,1 fornalhas

A construção de aço elétrica da superfície do fabricante da fornalha do tratamento térmico é feita

das placas de aço secionais de aço 10-12# e de 4mm. A coluna e a parte traseira laterais

as colunas são feitas do aço secional, e reforçadas com o aço secional

bracings. A parede externo da fornalha é pintada com 2 camadas de primeiras demão,

e 2 camadas de pintura de revestimento. A parte fundamental da fornalha é pintada com calor

pintura resistente.

2,2 que alinham

O corpo por atacado da fornalha de lareira do vagão é construído com um sistema da todo-fibra.

O material de alinhamento usado é fibras do padrão de qualidade do hihg fixadas pelas peças de aço redondas.

As fibras de alumínio são pre-comprimidas em blocos (gravidade da compressão:

≥230Kg/m3) e então fixo ao corpo da fornalha pelas peças de aço inoxidável redondas.

Esta estrutura de alinhamento refratária tem as vantagens da baixa condutibilidade de calor,

capacidade forte de anti-choque, e luta contra a erosão. O forro tem uma espessura total

de 260mm. A fibra de alumínio do silicato resiste uma temperatura máxima de 950℃.

A fibra refratária é feita de Luyang, Shandong.

sistema da porta de 2,3 fornalhas e do up-down da porta, mecanismo do selo de porta da fornalha

A porta de alta temperatura da fornalha de lareira do vagão é compreendida do forro da todo-fibra

e embalagem da construção de aço. O quadro de porta é feito da placa de aço de 10mm.

a porta é construída com blocos padrão de alta qualidade da fibra mesmos que aquela para a fornalha

corpo. A estrutura total da fornalha mantém sua forma quando aquecida.

Conduzindo o método da porta: A porta da fornalha é levantada eletricamente para cima e

para baixo pela grua. E é selada pelo auto-peso da porta da fornalha.

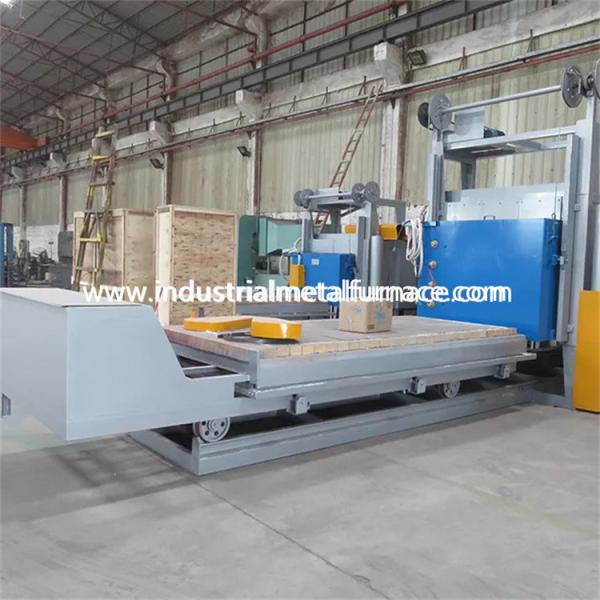

vagão 2,4

O vagão é compreendido do quadro do vagão, placa da superfície do vagão, rodas, refratário

corpo da alvenaria, mecanismo de condução do vagão.

estrutura do vagão: o quadro do vagão é feito do feixe 14# e das placas de aço de 10mm.

O vagão poderia trabalhar por muito tempo sem deformação na carga máxima.

roda: As rodas são feitas da fundição de aço de ZG55#. O eixo de transmissão

é feito do aço 45#, e é calor - tratado. O rolamento da transmissão é do

tipo pesado coluna que carrega carregar o peso. Há um total de 3 pares de rodas,

e cada roda é do diâmetro 300mm.

corpo da alvenaria: O vagão é construído com uma combinação de alumina alta pesada

tijolos refratários, tijolos refratários claros, e tijolos da preservação do calor. Impactado

as peças e a área de rolamento do peso bricked especialmente com tipo pesado alumínio alto

tijolos refratários. Há igualmente um espaço livre deixado para a expansão de alinhamento refratária

quando aquecido.

Mecanismo de condução do vagão: O mecanismo movente do vagão adota o modo depasseio,

e move-se e fora da lareira de fornalha pelo redutor. O movimento do vagão

é estável e seguro.

Selagem: A selagem é uma relação muito importante no projeto da fornalha. Afeta diretamente

a uniformidade da temperatura na fornalha e a vida útil da fornalha. Em

a mesma época, o consumo de energia e a qualidade do tratamento térmico do

o workpiece é afetado igualmente extremamente.

O selo entre a porta da fornalha e o corpo e o vagão da fornalha é mais importante.

O selo entre a porta da fornalha e o corpo da fornalha adota a estrutura da compressão da mola.

O selo entre o vagão e o corpo da fornalha é selo do tijolo e da fibra especial-dados forma

bloco do algodão.

elemento de aquecimento 2,5

elemento de aquecimento: As tiras da resistência da liga da espiral-forma da resistência 0Cr25AL5 são

montado em paredes bilaterais. As tiras da resistência são produzidas através dos moldes especiais,

e são instalados na parede de fornalha por pregos da porcelana. E há uma gaxeta da porcelana

entre a parede da fibra e as tiras da resistência a evitar para procurar um caminho mais curto. Há o aquecimento 3

zonas. Todas as barras do condutor da ligação-para fora são feitas do material de φ16 0Cr25AL5.

sistema de controlo 2,6 elétrico

Controle de temperatura: a fornalha de envelhecimento do tratamento térmico adota o controlador de temperatura inteligente para controlar

a temperatura que tem a função deajustamento para calcular o parâmetro ideal do PID

e consiga uma estabilidade de temperatura. O controlador de temperatura tem as funções de

alarme de temperatura excessiva e proteção térmica da ruptura dos pares.

A fornalha do deleite de calor para o metal tem 3 zonas de controle da temperatura para controlar o enlace

entre a temperatura e os movimentos de motor. Cada zona é ajustada com um alarme de temperatura excessiva.

O sistema da atuação do controle é um grande-poder que provoca um completo com um radiador e

um sistema de refrigeração do ar. Há igualmente um interruptor do ar. O laço de aquecimento é equipado com o amperímetro,

voltímetro, elemento de aquecimento -fora no indicador, poder-na proteção do bloqueio, e no enterramento seguro

medidas.

Controle do movimento: Os controles do sistema de controlo principalmente o movimento do up-down da porta, porta

compressão, e porta -para fora no movimento. Os movimentos são ligados igualmente necessariamente a

assegure a segurança da operação.

2,7 sistema de circulação do ar quente:

É compreendido principalmente de três fãs e placas de guia centrífugos do ar na fornalha. O calor

emissor pelo elemento de aquecimento é fundido uniformemente à área de trabalho eficaz pela circulação

fã através da placa de guia do vento. A placa de guia do ar é feita de 1Cr18Ni9, e do fã e

o eixo é feito de 1Cr18Ni9Ti. A fim assegurar o uso normal dos rolamentos, refrigerar

o método é refrigerar de ar.

2.8dispositivodeguiamento

É principalmente circular eficazmente o ar gerado pelo fã de circulação na fornalha avante

o sentido do defletor na fornalha, para fazer o ar na fornalha produza rápido

convecção, para conseguir a finalidade da temperatura uniforme. Os materiais do defletor do ar

e a estrutura toda é feita da placa 304 de aço inoxidável. O defletor e a estrutura do ar são

conectou mòvel para assegurar a expansão livre do defletor do ar sob de alta temperatura e

facilite o reparo e a manutenção.

parâmetros 3.Main técnicos
