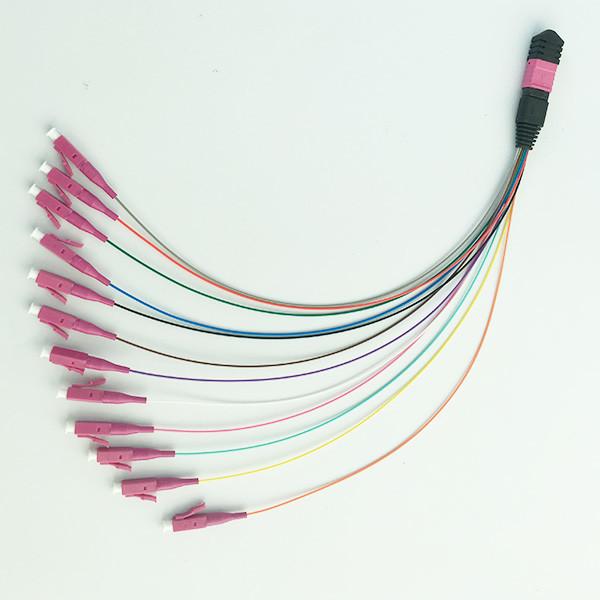

Cabo de fibra ótica multimodo 0.9mm OM4 MPO de 12 fibras à palavra simples do LC para gavetas
Cabo de fibra ótica multimodo 0.9mm OM4 MPO de 12 fibras à palavra simples do LC para gavetas
Especificações
Number modelo :
MPO/UPC-M-LC/UPC-12F-0.9-0.38M-OM4
Lugar de origem :
CHINA
MOQ :
Ordem da amostra do apoio
Termos do pagamento :
T/T, Western Union, L/C
Capacidade da fonte :
3000 conectores/dia
Prazo de entrega :
3-7 dias do trabalho
Detalhes de empacotamento :
Empacotamento individual com saco Ziplock
Tipo da fibra :
OM4
Material do cabo :
lszh
Contagem da fibra :
12 fibras
Tipo polonês :
UPC
Diâmetro do cabo :
0.9mm
Perda de inserção :
Perda padrão
Descrição
12 cabo OM4 multimodo da fuga das fibras MPO, MPO à palavra simples do LC para gavetas

Da fibra curto do jogo da não-fuga do comprimento de MPO-LC o cabo de remendo ótico é instalado principalmente nas gavetas de MPO, que geralmente podem guardar 1 cabo de remendo dos PCes 12F/24F MPO-LC, ou em 2 cabos de remendo dos PCes 12F MPO-LC. E as gavetas de MPO são colocadas geralmente nos painéis de remendo 1U ou 2U. Naturalmente, os conectores do LC podem ser substituídos pelo conector de SC/FC/ST de acordo com sua procura. ORCA igualmente para apoiar o serviço do OEM, do ODM para as gavetas e os painéis de remendo.

 do  das características

◆Os tubos apertado-protegidos ou fracos dos 0.9mm ventilam para fora do conector de MPO diretamente, sem jogo da fuga
◆O comprimento do cabo do fanout pode ser personalizado de acordo com a exigência dos clientes

◆Aplicação à caixa e à cremalheira modulares óticas da fibra
◆Multi-fibras mas volume pequeno que salvar o espaço valioso do centro de dados
◆De escolha múltipla em tipos do conector: FC, LC, SC, ST, MU, MPO, MTP® com cores diferentes, tamanho

Aplicação
 do
◆Sistema de expedição de cabogramas da telecomunicação do alto densidade
◆Expedição de cabogramas do centro de dados
◆Gavetas e montagem em rack
◆Sistema de expedição de cabogramas de FTTH/FTTB

Especificação


1. funcionamento & temperatura de armazenamento

  Parâmetros Minuto Máximo Unidade
1 Temperatura de funcionamento -40 70 °C
2 Temperatura de armazenamento -40 70 °C



2. desempenho ótico



Artigo Parâmetros
Conector de MPO/MTP® Manutenção programada (1310nm/1550nm) Milímetro (850nm)
Padrão De pequenas perdas Padrão De pequenas perdas
Perda de inserção Típico 0.5dB 0.2dB 0.5dB 0.2dB
Máximo 0.7dB 0.35dB 0.7dB 0.35dB
Perda de retorno >=60dB para o APC --
>=40dB para o PC >=20dB para o PC
Masculino/fêmea Homem: com Pin; Fêmea: sem Pin




Conector de LC/FC/SC
Artigo Manutenção programada Milímetro
  1310nm/1550nm IL (DB) 1310nm/1550nm RL (DB) 850nm IL (DB) 850nm RL (DB)
PC <>>=50 <>>=25
APC <>>=60 N/A N/A



3. parâmetros da geometria



TA
Medida Limites da passagem/falha
Parâmetros Minuto Máximo

Raio de curvatura Axel longo 2000mm

∞
Axel curto 50mm

∞
Ângulo Axel longo -0.2° 0.2°
Axel curto APC 7.8° 8.2°
PC -0.2° 0.2°
Altura da fibra 1000nm 3000nm
Altura diferente da fibra N/A 500nm
Altura adjacente da fibra N/A 300nm
Comprimento da virola 7.9mm N/A



FC/LC/SC UPC
Artigo Passagem/falha
Parâmetros Minuto Máximo
ROC DE FC 10.00mm 25.00mm
ROC DO LC 7.00mm 25.00mm
Altura da fibra -100.00nm 50.00nm
Offset do vértice 0.00μm 50.00μm



FC/SC/LC APC
Artigo Passagem/falha
Parâmetros Minuto Máximo
ROC 5.0mm 12.00mm
Altura da fibra -100.0nm 50.0nm
Offset do vértice 0.00μm 50.00μm
Ângulo do APC 7.700deg 8.300deg
Erro chave -0.500deg 0.500deg


4. Detalhe do conector





Cabo de fibra ótica multimodo 0.9mm OM4 MPO de 12 fibras à palavra simples do LC para gavetas



Vantagens do produto



◆Nós passamos muito o vertification do sistema de qualidade, como o ISO, RoHS; e passado a audição do fornecedor da conta chave.
◆Nós temos uma capacidade de produção alta. A capacidade padrão do cabo de remendo é 15.000 conectores/dia e a capacidade do produto da TA é 3000 conectores/dia.
◆Nosso padrão de teste é muito rigoroso. Cada cabo é testado individualmente em nossa linha de produção assim como em 100% testados pelo departamento do QC.
◆Nosso serviço é qualificado. Nós insistimos no serviço responsivo e conhecedor a cada cliente.

Bate-papo do fluxo de processo do QC da ORCA

Cabo de fibra ótica multimodo 0.9mm OM4 MPO de 12 fibras à palavra simples do LC para gavetas

FAQ

1. Q: Como pode você testar uma ligação em ponte do único modo?
    : Nossos cabos do remendo do único modo foram testados para a inspeção da fim-cara, testes singlemode do IL e do RL.

2. Q: São estes cabos compatíveis com uma variedade de módulos?
    : Sim, os cabos do LC podem ser compatíveis com SFP, SFP+ (BIDI SFP+), XFP, cabos do SC podem ser compatíveis com BIDI SFP, GBIC, X2 e XENPAK.

3. Q: Que é seu prazo de execução médio?
: Nosso prazo de execução é controlado dentro de 5 dias de trabalho para os produtos regulares. Para os produtos da TA, nossa capacidade é 3000 conectores pelo dia.

4. Q: Pode você produzir-nos de acordo com as amostras envia-o?
    : Naturalmente, nós podemos produzir de acordo com seus amostras ou desenhos técnicos.
