Especificações
Number modelo :
GLseries
Lugar de origem :
China
MOQ :
2 PCS
Termos do pagamento :
T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacidade da fonte :
10000 pelo mês
Prazo de entrega :
5-7 dias de trabalho
Detalhes de empacotamento :
Caixas pelo transporte do mar pelo avião
Modelo :
Diafragma do dobro de GL que aperta o acoplamento
Material :
Liga de alumínio
Estrutura :
aperto dobro do diafragma
Tamanho de furo :
19-82mm
Garantia :
12 meses
Materia do elastómetro :
PA66
Tratamento de superfície :
Tratamento da oxidação anódica
Descrição

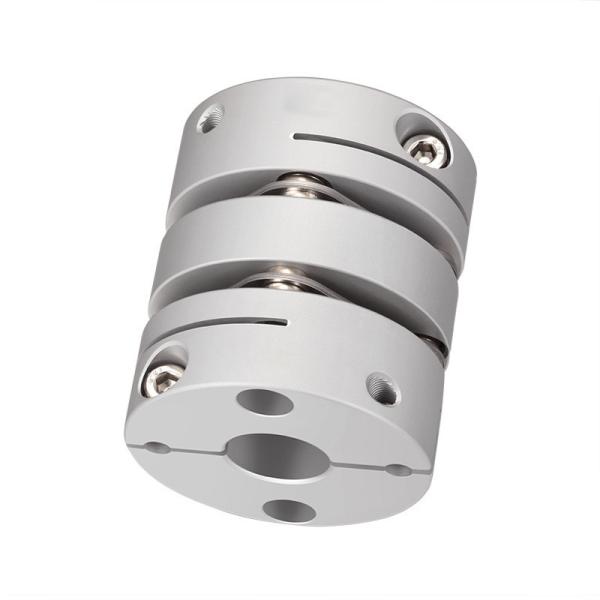

Diafragma dobro da liga de alumínio de GL que aperta o acoplamento



Os produtos caracterizam





O acoplamento do diafragma tem 7 tipos estruturais, os começos de acoplamento os menores da escala do torque da transmissão de 10Nm, e a escala de acoplamento a maior do torque da transmissão pode alcançar 8100000Nm, porque o diafragma tem 6 ângulos, 8 ângulos ou a forma de mais ou 10 ângulos, assim que a transmissão do torque é muito uniforme, a temperatura ambiental aplicável pode ser do ℃ -20 pelo menos ao ℃ +280, e é apropriado para usar materiais especiais.





> A rigidez alta do torque, pode exatamente controlar a rotação do eixo, pode realizar o controle da elevada precisão
> Projetado para o servo e o motor de piso
> Nenhuma diferença entre o eixo e a conexão da luva, general para a rotação positiva e negativa
> Baixa inércia, apropriada para a operação de alta velocidade
> O diafragma é feito do aço da mola com resistência excelente da fadiga
> Método de fechamento do parafuso de aperto



Parâmetros dos produtos









Diafragma rachado dobro 10mm 20mm da braçadeira do acoplamento de eixo do metal 25mm





parâmetro modelo diâmetro furado comum d1, d2 ΦD L SE LP d3 S F M apertando o torque do parafuso
(N.M)
GL-19X27 3,4,5,6,6.35, 7,8 19 27 9,1 5,2 Φ9 1,8 3,3 M2.5 1
GL-26X35 5,6,6.35, 7,8,9,9.525, 10,11,12,14 26 35 11,65 6,5 Φ12.5 2,6 3,9 M3 1,5
GL-32X41 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, 32 45 12,25 9,5 Φ15 3,5 3,85 M3 1,5
GL-34X45 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 34 45 14,25 9,5 Φ16 4,5 4,85 M4 2,5
GL-39X50 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 39 50 14,9 11,2 Φ9.3 4,5 5 M4 2,5
GL-44X50 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 44 50 14,9 11,2 Φ2.5 4,5 5 M4 2,5
GL-50X63

8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20

, 22,24,25

50 63 20,6 12,5 Φ23 4,8 6 M5 7
GL-56X64 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 56 64 19,75 13,5 Φ2.5 5,5 6,4 M5 7
GL-68X75 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 68 75 23,35 15,7 Φ38.3 6,3 7,7 M6 12
GL-82X98 17,18,19,20,22,24,25,28,30,32,35,38,40,42 82 98 30 22 Φ45.5 8 9,7 M8 20



parâmetro modelo Torque avaliado
(N.M)*
excentricidade permissível
(milímetro) *
ângulo de deflexão permissível
(°) *
desvio axial permissível
(milímetro) *
velocidade máxima
RPM
rigidez de torção estática
(N.M/rad)
momento de inércia
(Kg.M2)
Material da luva do eixo Material da metralha tratamento de superfície peso
(g)
GL-19X27 1 0,12 1,5 ±0.18 10000 170 9.1x10-7





SUS304

Aço da mola

Tratamento de anodização 14,6
GL-26X35 1,5 0,15 1,5 ±0.3 10000 820 3.0x10-6 37
GL-32X41 2 0,17 1,5 ±0.36 10000 1750 1.0x10-5 67
GL-34X45 3 0,17 1,5 ±0.36 10000 1860 1.1x10-5 77
GL-39X50 6 0,22 1,5 ±0.45 10000 2860 3.0x10-5 118
GL-44X50 9 0,22 1,5 ±0.54 10000 3300 3.8x10-5 144
GL-50X63 18 0,1 1,5 ±0.54 10000 3300 3.0x10-5 235
GL-56X64 25 0,27 1,5 ±0.72 10000 9480 1.6x10-4 318
GL-68X75 60 0,31 1,5 ±0.8 9000 19000 2.0x10-4 492
GL-82X98 100 0,55 1,5 ±0.8 8000 28450 2.5x10-4 1013
