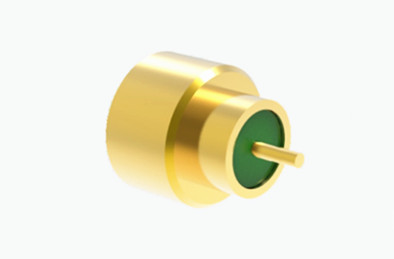

Conector RF de detecção limitada hermeticamente selado
Conector RF de detecção limitada hermeticamente selado
Conector RF de detecção limitada hermeticamente selado
Conector RF de detecção limitada hermeticamente selado
Especificações
Número do modelo :
SMP ((M) -JHD160-JH
Local de origem :
China
Quantidade mínima de encomenda :
100 pcs
Condições de pagamento :
T/T, Western Union, L/C
Capacidade de abastecimento :
1000000 partes pelo mês
Tempo de entrega :
Dentro de 5 a 7 dias úteis (para existências)
Detalhes da embalagem :
Cartão de exportação padrão
Nome do produto :
Adaptador de SMP RF
Impedância :
50Ω
Certificado :
CE ROHS ISO-9001-2015
Durabilidade :
500 Ciclos
Gênero :
Homem
Estilo do corpo :
Direita.
Materiais :
De aço
Apresentação :
Revestimento em ouro
Descrição

Conector RF de detecção limitada hermeticamente selado

SMP RF Conector Introdução

A interface SMP é um conector subminiatura que corresponde ao tamanho dos conectores MMCX, mas estende sua faixa operacional para um amplo intervalo de frequência de CC a 40 GHz.A série de interconexão SMP utiliza adaptadores flutuantes de fêmea para fêmea, muitas vezes referidas como balas, permitindo a empilhamento de placas equipadas com conectores de PCB masculinos SMP.com uma tensão máxima de 80 V,Como tal, é amplamente utilizado em módulos coaxiais miniaturizados de alta frequência, onde o design compacto e o desempenho de alta frequência são cruciais.

Conector RF de detecção limitada hermeticamente selado

Características e benefícios:

1Dimensões compactas: os conectores SMP são concebidos para serem extremamente compactos, tornando-os ideais para utilização em aplicações de espaço limitado.

2- Alto desempenho: os conectores SMP podem suportar frequências de até 40 GHz, tornando-os adequados para aplicações de banda larga.

3. Conexão Push-On: os conectores SMP utilizam um sistema de acoplamento push-on, que facilita a fácil ligação e desconexão.

4. Opções de interface múltiplas: O plugue SMP oferece várias opções de interface, incluindo desaceleração total, desaceleração limitada e borragem lisa (com interrupção), para acomodar diferentes necessidades de interconexão.

Especificações

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Características elétricas
Impedância 50Ω
Faixa de frequência DC~40 GHz
Voltagem nominal 170VRMS*
Dieléctricos Resistência à tensão 500VRMS*
Resistência ao isolamento ≥ 2000MΩ
Resistência do centro Condutor externo Normal≤2,5mΩ, vedação≤4mΩ
  Condutor central Normal≤6mΩ, vedação≤26mΩ
VSWR ≤ 1.3
Características materiais e mecânicas
Condutor central Homem Sn-P Bronze, revestido de ouro
  Fêmea De ferro fundido ou de aço
Contato elástico De ferro fundido de aço inoxidável
Com um diâmetro não superior a 50 mm Cobre Aço inoxidável Passivação dourada
Insuladores Sinterização de vidro/PTFE/PEI
Taxa de vazamento do produto hermético 1.01325×10-3Pa·cm3/s

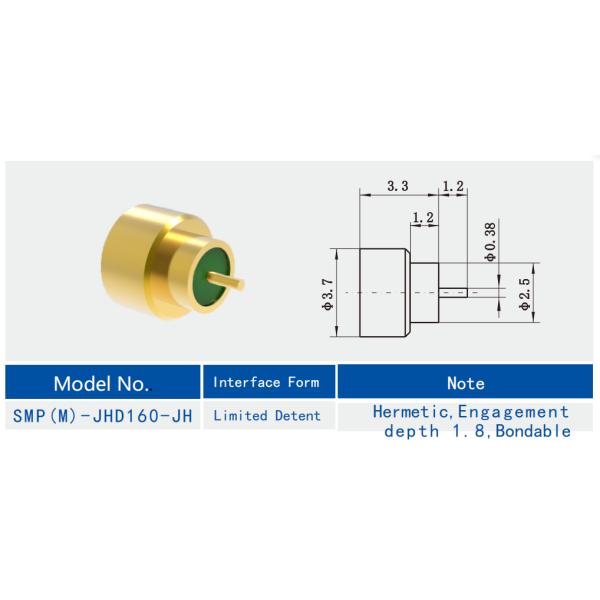

Desenho pormenorizado deConector RF de detecção limitada hermeticamente selado :

Conector RF de detecção limitada hermeticamente selado



Aplicações



1Aeronáutica: na indústria aeroespacial, os conectores SMP são comumente encontrados em sistemas de comunicação de aeronaves e naves espaciais, sistemas de navegação,e instrumentação devido à sua capacidade de resistir a variações extremas de temperatura e vibrações.

2Telecomunicações: os componentes de RF da infra-estrutura de telecomunicações, tais como estações base e sistemas de antenas, podem utilizar conectores SMP para manter uma elevada qualidade do sinal.

3Comunicações sem fio: telefones celulares, roteadores sem fio e outros dispositivos de comunicação sem fio podem usar conectores SMP para conectar circuitos internos de alta frequência.

4. Eletrónica de alta frequência: Qualquer dispositivo electrónico que exija transmissão de sinal de alta frequência, como sistemas de radar, comunicações por satélite e equipamento de transmissão de dados de alta velocidade,podem utilizar conectores SMP.

Catálogo do produto:

Associações de cabos RF
Guia de onda para adaptador coaxial
Segamentos herméticos vidro-metal
Conector da série J30J
Junções giratórias de microondas
Adaptador de RF
Conector de RF SMA/SSMA
Conector de RF SMP/SSMP
Conector RF de tipo N
Conector TNC RF
Conector RF MCX/MMCX
Conector RF BNC
Conectores de ondas milimétricas (2,4 mm, 2,92 mm)



Outros produtos de adaptadores de sexo feminino para sexo feminino da categoria SMP:

1.

Conector RF de detecção limitada hermeticamente selado
Número do modelo. Descrição

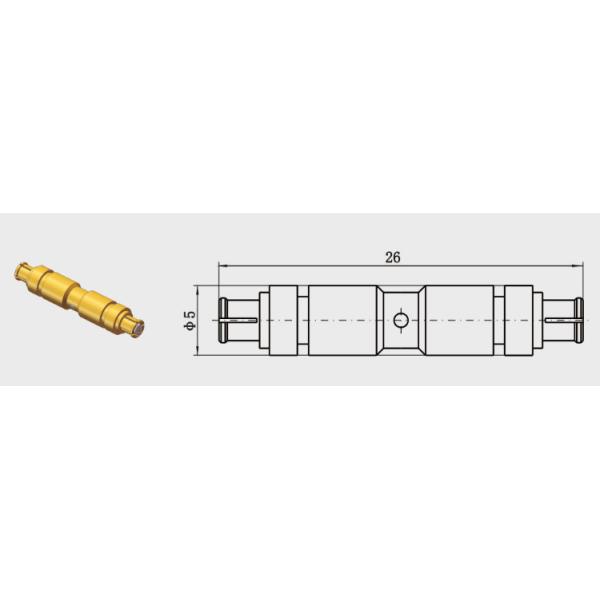

SMP-KK1 Adaptador SMP feminino para feminino de comprimento 26 mm

 2.

Conector RF de detecção limitada hermeticamente selado



Número do modelo. Descrição

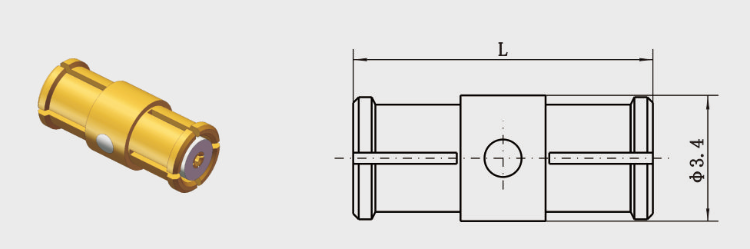

SMP-KK2 SMP adaptador feminino para feminino com comprimento L=18,2 mm
SMP-KK10 Adaptador SMP feminino para feminino com comprimento L=17,8 mm



3.

Conector RF de detecção limitada hermeticamente selado

Número do modelo. Descrição

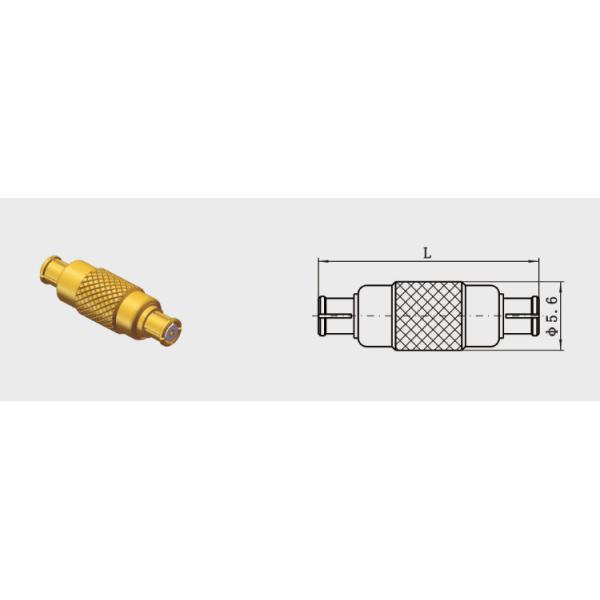

SMP-KK3 Adaptador SMP de fêmea para fêmea com comprimento L=8,1 mm
SMP-KK8 Adaptador SMP de fêmea para fêmea com comprimento L=7,75 mm
SMP-KK22 Adaptador SMP de fêmea para fêmea com comprimento L=6,45 mm
SMP-KK26 Adaptador SMP feminino para feminino com comprimento L=9,45 mm
SMP-KK29 Adaptador SMP de fêmea para fêmea com comprimento L=8,5 mm
SMP-KK46 Adaptador SMP de fêmea para fêmea com comprimento L=7,2 mm
SMP-KK105 Adaptador SMP feminino para feminino com comprimento L=25,5 mm
SMP-KK106 Adaptador SMP feminino para feminino com comprimento L=8,6 mm
SMP-KK117 SMP adaptador feminino para feminino com comprimento L=14,65 mm




Nota:
Temos mais de 10.000 tipos deConector SMP, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dadosÉ.
