Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Especificações
Número de modelo :
SMP
Lugar de origem :
China
MOQ :
100UD
Termos do pagamento :
T / T, Western Union, L / C
Capacidade da fonte :
1000000 partes pelo mês
Tempo de entrega :
no prazo de 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Nome do produto :
SMP RF Conector coaxial
Gama de frequências :
DC~40GHz
Impedância :
50Ω
certificado :
CE ROHS
Sexo :
Fêmea
modelo :
SMP-KWB2A
Descrição

Conector coaxial do conector fêmea de SMP RF do ângulo direito para o campo da micro-ondas



SMP é um sminiature impulso-em ou um conector coaxial do RF do acoplamento instantâneo, que tenha os caráteres do tamanho pequeno, do peso leve, do desempenho sísmico excelente, e da faixa larga extensamente de trabalho, etc. Sua frequência de funcionamento até 30GHz (nosso produto do conector de SMP pode alcançar 40GHz), e a tomada têm o retém formulário-completo de três relações, retém limitado e alisam o furo (que inclui com travagem). A montagem do PWB, montagem do cabo e em série adaptadores fornece uma solução da interconexão para a placa-à-placa, o companheiro cego e as aplicações do cremalheira-e-painel ao manter a densidade do pacote. Aplique para a situação da instalação com a exigência de intensivo modular da confiança alta.



                                           Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado

Especificação

Características elétricas
Impedância50Ω
Escala de frequênciaDC~40GHz
Tensão avaliado170VRMS*
Resistência de isolação≥2000MΩ
Tensão-resistência dos dielétricos 500VRMS*
Resistência CenterCondutor exteriorNormal≤2.5mΩ, Sealing≤4mΩ
 Condutor CenterNormal≤6mΩ, Sealing≤26mΩ
VSWR≤1.3
Características materiais & mecânicas
Condutor CenterHomemBronze do sn-p, ouro chapeado
 FêmeaBronze de berílio, ouro chapeado
Contato elásticoBronze de berílioOuro chapeado
Shell e outras peças de metalBronze de aço inoxidávelPassivation chapeado ouro
IsoladoresVidro sintering/PTFE/PEI
Taxa hermético do escapamento do produto1.01325×10-3Pa·cm3/s


Características e benefícios

Ouro chapeado
Secundário-diminuto
C.C. a 40 gigahertz
Tamanho compacto
Impulso-em ou acoplamento instantâneo
O retém completo, o retém limitado e alisam o furo
Conector da montagem do PWB & do cabo
Homem e fêmea, escolha em linha reta e do ângulo direito
Cabografe versões da montagem para materiais flexíveis e semi-rígidos do cabo
Tipo normal e montagem hermético, da flange & Linha-na escolha da montagem


Aplicações
- Militar
- Antenas
- De faixa larga
- Aeroespacial

- De faixa larga

- Telecomunicações

- Instrumentação

- Instrumentação
- Posto em fase - antenas de disposição

- interconexão da Placa-à-placa

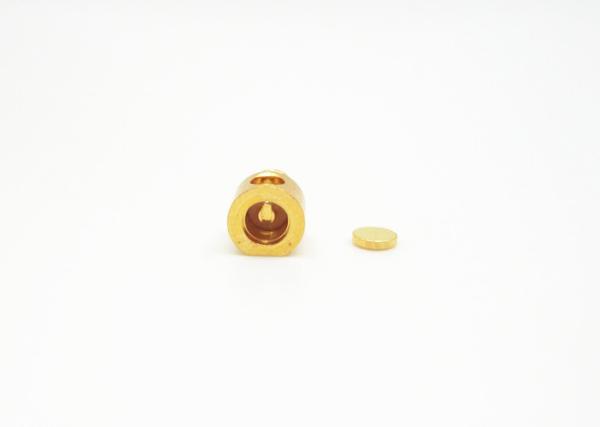

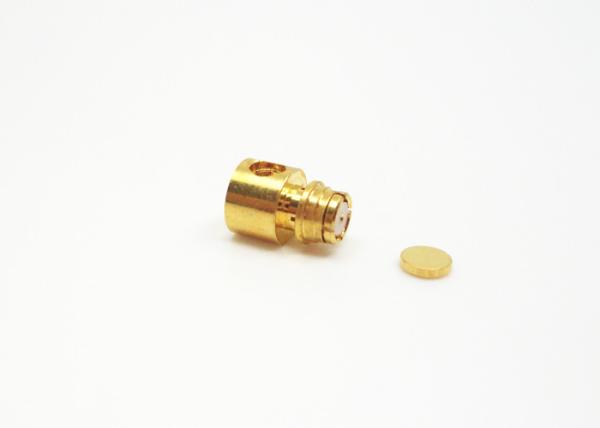

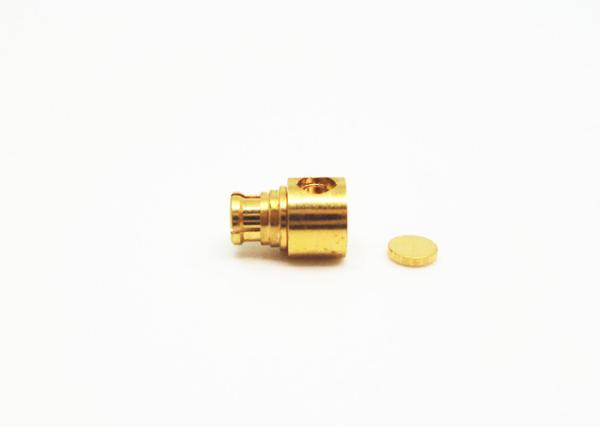

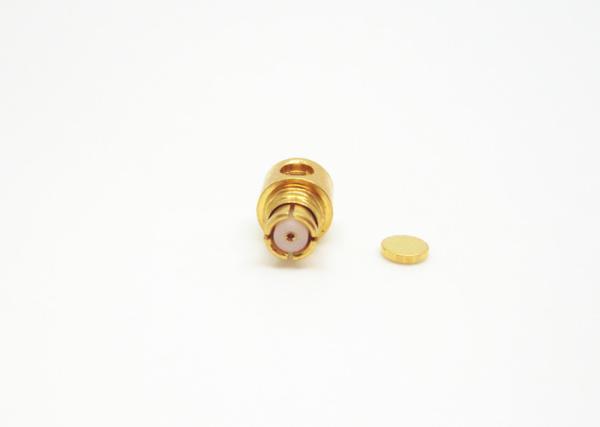

Desenho detalhado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado
Conector fêmea do RF do ângulo direito, ouro do conector coaxial de SMP RF chapeado

Produto Cataloge:

Adaptador do RF
Medidor de ondas ao adaptador coaxial
selos herméticos do Vidro-à-metal
Conector da série de J30J
Junções giratórias da micro-ondas
Conjuntos de cabo do RF
Conector de SMA/SSMA RF
Conector de SMP/SSMP RF
Conector de MCX/MMCX RF
Conector de TNC RF
N datilografa o conector do RF
Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm)


Detalhes de empacotamento:
* caixa padrão da exportação
* de acordo com as exigências de clientes

NOTA:
Nós temos sobre 10.000 tipos de conector de SMP, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
