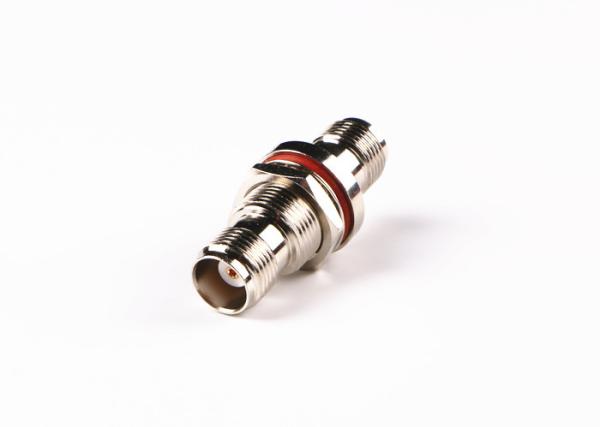

Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC
Especificações
Número de modelo :
TNC Conector
Lugar de origem :
China
MOQ :
100UD
Tempo de entrega :
Dentro em 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Termos do pagamento :
T / T, Western Union, L / C
Capacidade da fonte :
100.000 peças por mês
Nome do produto :
TNC Conector
Chapeamento :
O ouro chapeou folheado a níquel
Impedância :
50Ω
Certificado :
CE ROHS
Durabilidade :
500 ciclos
Material do contato :
Bronze, BECU
aplicação :
Micro-ondas
Descrição

Conector fêmea masculino direito reto da tomada do ângulo TNC ao conector coaxial do RF do soquete fêmea de SMA



O produto da série de TNC é projetado como uma versão rosqueada do conector de BNC, as características dos conectores de TNC RF as linhas de parafuso que para conectores de mating.TNC são unidades impermeáveis diminutas, rosqueadas com uma impedância 50ohm constante, operando-se de DC-11ghZ, lá é dois tipos de conectores de TNC: polarity.these que padrão e reversos o conector do baixo custo utiliza tipicamente morrem molde e componentes moldados. Quando o desempenho não será igual aos produtos industriais ou militares da categoria, estes conectores são ideais para o uso em uma variedade de aplicações comerciais



Especificação

Características elétricas
Impedância
50Ω
Escala de frequência
DC~4GHz
Tensão avaliado
2500VRMS (nível do mar máximo)
Tensão-resistência dos dielétricos
750VRMS (nível do mar máximo)
Resistência de isolação
≥2000MΩ
Resistência de contato
Condutor exterior
≤6mΩ
Condutor Center
≤1.5mΩ
VSMR
≤1.3



Especificação mecânica

Padrão de projeto IEC 60169-17
RoHS complacente Sim
Terminação do contato do centro Friso
Terminação exterior do contato Friso
Ciclos de acoplamento 500Cycles
Retenção do contato minuto 10N
Retenção do cabo minuto 100N
Força de acoplamento 13.6N máximo
Desacoplando a força 13.6N máximo

Desenho detalhado





Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC

Conector fêmea folheado a níquel do ângulo direito de TNC, conector co-axial VSWR ≤1.3 de TNC



Aplicação:

* estação base
* rede
* radar
* antenas
* telecomunicações
* computadores
* modens por cabo de alta velocidade
* telecomunicações
* celulares celulares
* instrumentação



Produto Cataloge:

Adaptador do RF
Conector de SMA/SSMA RF
Conector de SMP/SSMP RF
Conector de TNC RF
N datilografa o conector do RF
Conector de MCX/MMCX RF
Conectores da onda de BNC RF ConnectorMillimeter (2.4mm, 2.92mm)
Conjuntos de cabo do RF
Medidor de ondas ao adaptador coaxial
selos herméticos do Vidro-à-metal
Conector da série de J30J
Junções giratórias da micro-ondas



NOTA:
Nós temos sobre 10.000 tipos de conector de TNC, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
