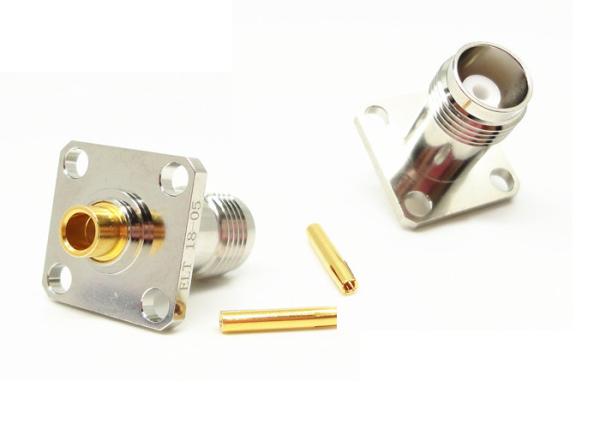

Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda
Especificações
Number modelo :
TNC-KFB3
Lugar de origem :
China
MOQ :
100UD
Prazo de entrega :
Dentro de 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Termos do pagamento :
T / T, Western Union, L / C
Capacidade da fonte :
100.000 peças por mês
Nome do produto :
TNC Conector
Chapeamento :
Folheado a níquel
Impedância :
50Ω
Material :
Bronze
Material do contato :
Bronze, BECU
Durabilidade :
500 ciclos
Padrão de projeto: :
IEC 60169-17
Tipo :
montagem da flange 4-Hole
Descrição

Conector coaxial reto do RF Crimpping da tomada masculina de TNC com folheado a níquel



O produto da série de TNC é projetado enquanto uma versão rosqueada do conector de BNC, os conectores de TNC RF caracteriza linhas de parafuso para conectores de mating.TNC é unidades impermeáveis diminutas, rosqueadas com uma impedância 50ohm constante, se operando de DC-11ghZ, lá é dois tipos de conectores de TNC: polaridade padrão e reversa. Este baixo conector custado tipicamente para utilizar para morrer molde e componentes moldados. Quando o desempenho não será igual aos produtos industriais ou de alta qualidade da categoria, estes conectores são ideais para o uso em uma variedade de aplicações comerciais. Amplamente utilizado para as conexões da antena, TNC tenha muitas aplicações na aviónica, na defesa, nas comunicações e em mercados industriais gerais. A polaridade do reverso e 75 ohms TNC estão igualmente disponíveis.



Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda



Especificação



Características elétricas
Impedância
50Ω
Escala de frequência
DC~4GHz
Tensão avaliado
2500VRMS (nível do mar máximo)
Tensão-resistência dos dielétricos
750VRMS (nível do mar máximo)
Resistência de isolação
≥2000MΩ
Resistência de contato
Condutor exterior
≤6mΩ
Condutor do centro
≤1.5mΩ
VSMR
≤1.3



Especificação mecânica



Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de soldaConector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda



Padrão de projeto IEC 60169-17
RoHS complacente Sim
Terminação do contato do centro Friso
Terminação exterior do contato Friso
Ciclos de acoplamento 500Cycles
Retenção do contato minuto 10N
Retenção do cabo minuto 100N
Força de acoplamento 13.6N máximo
Desacoplando a força 13.6N máximo



Desenho detalhado



Conector de anteparo TNC fêmea 4 furos flange de montagem RF conector de solda





Aplicação:

* celulares celulares

* instrumentação

* estação base

* rede

* radar

*Telecommunications



Características:



1, conector eletrônico do RF da série de TNC é projetado como uma versão rosqueada do conector de BNC.

2, características dos conectores de TNC RF parafusam linhas para acoplar-se. Os conectores do RF TNC são unidades impermeáveis diminutas, rosqueadas com uma impedância 50ohm constante, operando-se de DC-11GHz

3, lá são dois tipos de conectores de TNC: polaridade padrão e reversa

4, este baixo conector custado do RF da fábrica do fornecedor da porcelana utilizam tipicamente para morrer molde e componentes moldados.

5, quando o desempenho não será igual aos produtos industriais ou do elevado desempenho da categoria, estes conectores do friso do RF são ideais para o uso em uma variedade de aplicações comerciais

6, os produtos da série de TNC são um tipo do whorl que junta-se, ele têm a largura do trabalho frequentemente, juntam-se a seguro.



NOTA:
Nós temos sobre 10.000 tipos de conector de TNC, se o conector que você se está usando não é encontrado, nos contacta por favor com seus detalhes.
