Especificações
Number modelo :
BIC-478.V1.0
Lugar de origem :
China
MOQ :
1pcs
Termos do pagamento :
T/T
Capacidade da fonte :
5000pcs pelo mês
Prazo de entrega :
8-9 dias de trabalho
Detalhes de empacotamento :
Vácuo bags+Cartons
Matéria-prima :
FR-4
Contagem da camada :
6 camadas
Espessura do PWB :
0.6mm ±0.1
Tamanho do PWB :
100 x 103mm=1PCS
Máscara da solda :
Verde
Silkscreen :
Não
Peso de cobre :
1OZ
Revestimento de superfície :
Ouro da imersão
Descrição

Através do PWB enchido através no PWB Multilayer da placa de circuito 0.6mm da almofada construído em 6 camadas com o cego através para do seguimento de GPS

1,1 descrição geral

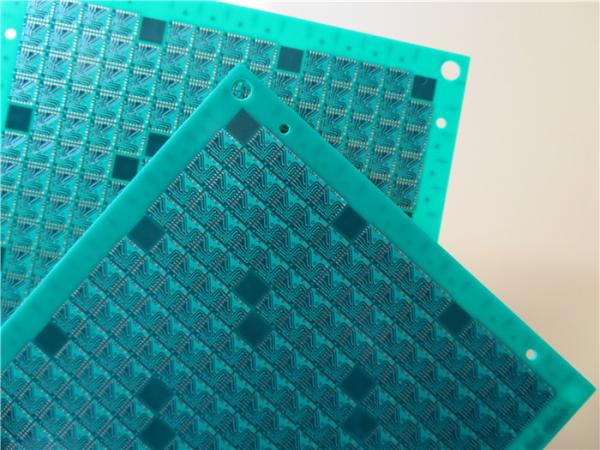

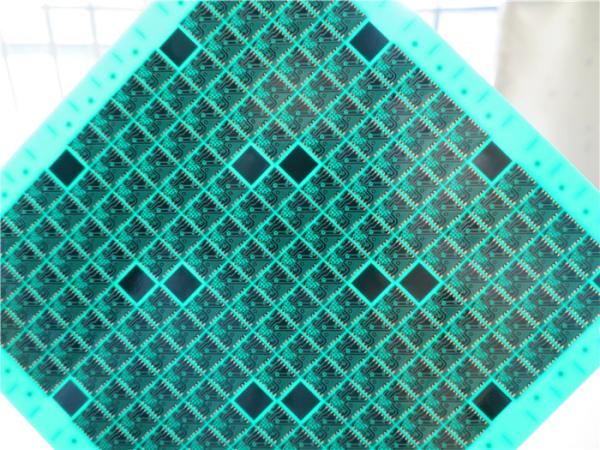

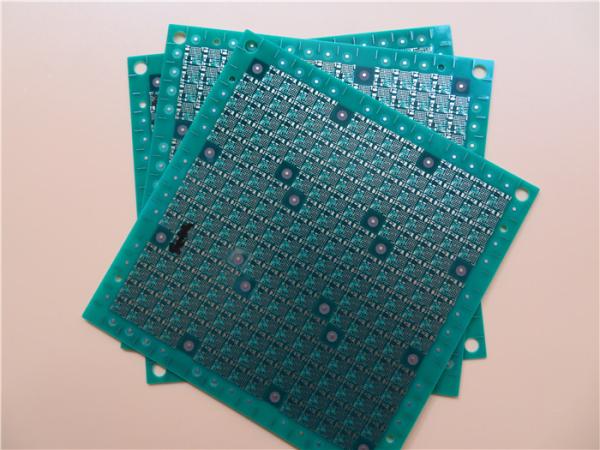

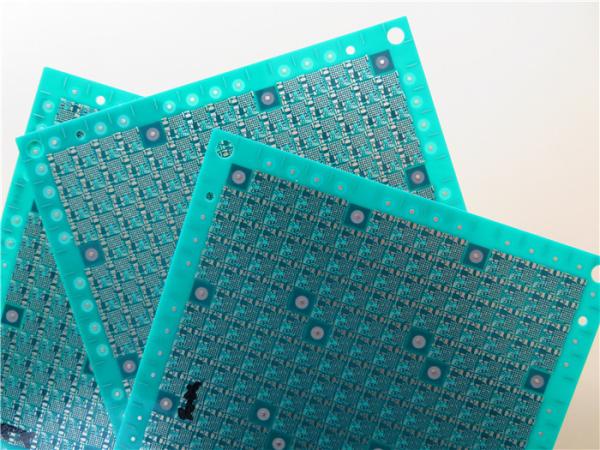

Este é um tipo de placa de circuito impresso ultrathin de 6 camadas construída na carcaça FR-4 com Tg 135°C para a aplicação do seguimento de GPS. Tem somente 0,6 milímetros grosso sem o silkscreen na máscara verde da solda (Taiyo) e o ouro da imersão em almofadas. A matéria-prima é de Taiwan ITEQ que fornece 1 acima do PWB pelo painel. Vias com 0.25mm é resina enchida e tampada (através na almofada). São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição.

1,2 características e benefícios
RoHS complacente e apropriado para necessidades térmicas da confiança
Solderability alto, não sublinhação de placas de circuito e menos contaminação de superfície do PWB.
Gestão do equipamento e manutenção detalhada e controle de processos
Os produtos e a fabricação são certificados por organizações autorizadas.
A ordem da quantidade pequena é aceitada
Entrega no tempo: >98%

6 placa de circuito impresso Ultrathin da camada 0.6mm automotivo para o seguimento de GPS

1,3 aplicações
Iluminação conduzida
Interfone
Router portátil de WiFi
Perseguidor da G/M
Iluminação conduzida comercial
Modem WiFi 4G
Controle de acesso de Honeywell
Controle de acesso eletrônico
Amplificador da frequência audio
Servidores de arquivos

1,4 folha do parâmetro e de dados
TAMANHO DO PWB 100 x 103mm=1PCS
TIPO DA PLACA PWB Multilayer
Número de camadas 6 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo NÃO
STACKUP DA CAMADA cobre ------- CS da PARTE SUPERIOR de 18um (0.5oz) +plate
prepreg 4mil
cobre ------- (0.5oz) plano da terra 18um
4mil FR-4
cobre ------- plano de 18um (0.5oz) PWR
prepreg 4mil
cobre ------- plano de 18um (0.5oz) PWR
4mil FR-4
cobre ------- (0.5oz) SIG 18um
prepreg 4mil
cobre ------- (0.5oz) BOT 18um PICOSEGUNDO
TECNOLOGIA
Traço e espaço mínimos: 3mil/3mil
Furos mínimos/máximos: 0.22/3.50mm
Número de furos diferentes: 25
Número de furos de broca: 2315
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância não
MATERIAL DA PLACA
Cola Epoxy de vidro: FR-4, ITEQ IT140 TG>135, er<5.4
Folha final externo: 1oz
Folha final interna: 0.5oz
Altura final do PWB: 0.6mm ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro 0.025µm da imersão sobre o níquel de 3µm (14,4% áreas)
Solde a máscara para aplicar-se a: SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda: Verde, TAIYO PSR-2000 GT600D
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente Nenhum silkscreen requried.
Cor da legenda componente Nenhum silkscreen requried.
Fabricante Name ou logotipo: Nenhum silkscreen requried.
ATRAVÉS DE Chapeado através do furo (PTH), cegue através e através de tampar no CS e do picosegundo, vias a não ser visíveis.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.

1,5 projeto para a fabricação (2)
De série NÃO. Procedimento Artigo Capacidade de fabricação
De grande volume (² de S<100 m) Volume médio (² de S<10 m) Protótipo (² de S<1m)
14 Estratificação Tolerância da espessura estratificada PWB de ±10% grosso PWB de ±10% grosso PWB de ±8% grosso
15 Espessura estratificada máxima 4.0mm 6.0mm 7.0mm
16 Precisão estratificada do alinhamento ≤±5 mil. ≤±4 mil. ≤±4 mil.
17 Broca (18um, 35um, 70um etc. são terminados revestem. Se não o cobre mencionado, terminou 1oz é o valor de defeito) Min.drill mordeu o diâmetro 0,2 milímetros 0,2 milímetros 0,2 milímetros
18 Diâmetro do router de Min.slot 0,60 milímetros 0,60 milímetros 0,60 milímetros
19 Min.tolerance de entalhes de PTH ±0.15mm ±0.15mm ±0.1mm
20 Relação de Max.aspect 1:08 1:12 1:12
21 Tolerância do furo ±3mil ±3mil ±3mil
22 Espaço de através da através de 6mil (o mesmo líquido), 12mil (rede diferente) 6mil (o mesmo líquido), 14mil (rede diferente) 4mil (o mesmo líquido), 12mil (rede diferente)
23 Espaço do furo componente ao furo componente 12mil (o mesmo líquido), 16mil (rede diferente) 12mil (o mesmo líquido), 16mil (rede diferente) 10mil (o mesmo líquido), 14mil (rede diferente)
24 Gravura a água-forte Min.width de gravar o logotipo 10mil (18um), 12 mil. (35um), 12 mil. (70um) 8mil (18um), 10mil (35um), 12 mil. (70um) 6mil (18um), 8 mil. (35um), 12mil (70um)
25 Fator gravura em àgua forte 1.6-2.2 1.6-2.2 1.6-2.2
26 Camada exterior (18um, 35um, 70um etc. são terminados revestem. Se não o cobre mencionado, terminou 1oz é o valor de defeito) Diâmetro da almofada de Min.via 20mil 16mil 16mil
27 Diâmetro da almofada de Min.BGA 12mil 12mil 10mil
28 Min.track e afastamento 5/5mil (18um) 4/4mil (18um) 3/3.5mil (18um)
5/5mil (35um) 4/4mil (35um) 3/4mil (35um)
7/9mil (70um) 6/8mil (70um) 6/7mil (70um)
9/11mil (105um) 8/10mil (105um) 8/9mil (105um)
13/13mil (140um) 12/12mil (140um) 12/11mil (140um)
29 Grade mínima 10/10mil (35um) 8/8mil (35um) 4/8mil (35um)
30 Min.space (condutor a acolchoar, almofada a acolchoar) 6mil (18um) 5mil (18um) 4mil (18um)
6mil (35um) 5mil (35um) 4mil (35um)
9mil (70um) 8mil (70um) 7mil (70um)
11mil (105um) 10mil (105um) 9mil (105um)
13mil (140um) 12mil (140um) 11mil (140um)
