Especificações
Number modelo :
BIC-482.V1.0
Lugar de origem :
China
MOQ :
1pcs
Termos do pagamento :
T/T
capacidade de fornecimento :
5000pcs pelo mês
Prazo de entrega :
8-9 dias de trabalho
Detalhes de empacotamento :
Vácuo bags+Cartons
Matéria-prima :
FR-4
Contagem da camada :
10 camadas
Espessura do PWB :
2.0+/-10% MILÍMETROS
Tamanho do PWB :
168,38 x 273.34mm=1up
Máscara da solda :
Verde
Silkscreen :
Branco
Peso de cobre :
1oz
Revestimento de superfície :
ENIG
Descrição

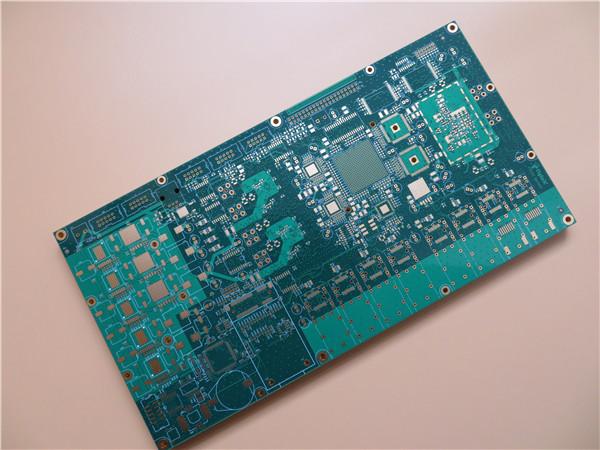

PWB Multilayer 10 camadas placa de circuito da qualidade de 10 camadas construída em Tg alto FR-4 para o painel de controle do PLC

1,1 descrição geral

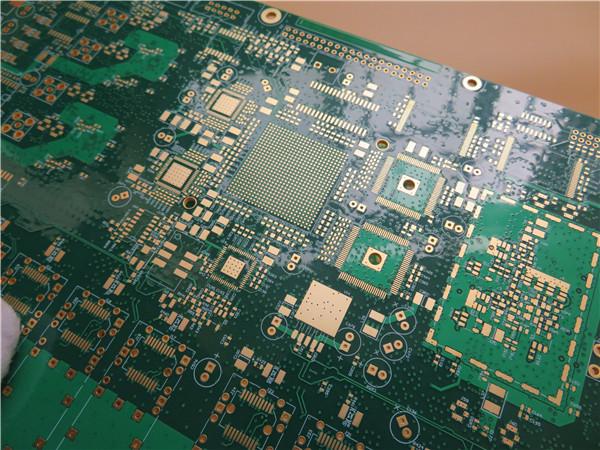

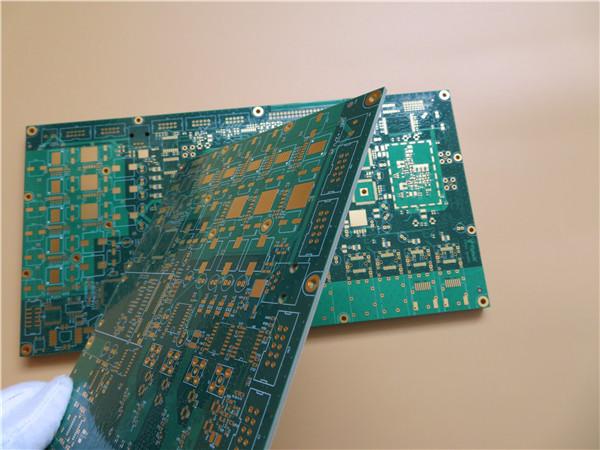

Este é um tipo de placa de circuito impresso de 10 camadas construída na carcaça de FR-4 Tg170 para a aplicação de controles do PLC. Tem 2,0 milímetros grosso com o silkscreen branco na máscara verde da solda e o ouro da imersão em almofadas. A matéria-prima é de Shengyi e de fornecer 1 acima da placa. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 placas são embaladas para a expedição.

1,2 características e benefícios
Material padrão industrial com Tg alto (175℃ por DSC) e confiança térmica excelente.
A molhadela excelente durante a solda e ela do componente pode evitar a corrosão de cobre.
O projeto de engenharia impede que os problemas ocorram pre na produção.
O UL reconheceu e RoHS Diretivo-complacente

1,3 aplicações
Adaptador sem fio de USB
Revisões sem fio do router
Lógica da escada
Controladores programáveis

Placa de circuito impresso automotivo TG alto de ENIG FR4 para o painel de controle do PLC

1,4 folha do parâmetro e de dados
Artigo Descrição Contect
Contagem da camada PWB de 10 camadas placa de 10 camadas
Tipo da placa PWB Multilayer Placa Multilayer do PWB
Tamanho da placa 168,38 x 273.34mm=1up 168,38 x 273.34mm=1up
Estratificação Tipo estratificado FR4
Fornecedor SHENGYI
Tg TG ≧170
Espessura terminada 2.0+/-10% MILÍMETROS
Chapeando a espessura Espessura do Cu de PTH >20 um
Espessura interna do Cu da camada 1/1 de ONÇA
Espessura de superfície do Cu 35 um
Máscara da solda Tipo material LP-4G G-05
Fornecedor Nan Ya
Cor Verde
Único/ambos os lados Ambos os lados
Espessura de S/M >=10.0 um
teste da fita de 3M NENHUM descasque fora
Legenda Tipo material S-380W
Fornecedor Yo da TAI
Cor Branco
Lugar Ambos os lados
teste da fita de 3M Nenhum descasque fora
Circuito Trace Width (milímetros) 0.203+/-20%mm
Afastamento (milímetros) 0,203+/- 20%mm
Identificação Marca do UL 94V-0
Logotipo da empresa QM2
Código da data 1017
Lugar de Mark CS
Tratamento de superfície ENIG Níquel 100u”
Ouro ≧2u”
Testes de Reliabilty Teste de choque térmico 288±5℃, 10sec, 3 ciclos
teste do abllity da solda 245±5℃
Função Teste de Electrioal 233+/-5℃
Padrão Classe 2 de IPC-A 600H, CLASSE 2 de IPC_6012C   100%
Aparência Inspeção visual 100%
urdidura e torção <= 0,75%
Outro Espessura do V-corte 0.4±0.1 milímetro
Ângulo 30+/- 5
Tabela da broca (milímetros) Não PTH/NPTH Tamanho
1 Y 0.500*1.00+/-0.075
2 Y 0.508+/-0.075
3 Y 0.610+/-0.075
4 N 0.700+/-0.075
5 Y 0.711+/-0.075
6 Y 0.914+/-0.075
7 N 1.118+/-0.075
8 N 1.219+/-0.075
9 N 1.524+/-0.075
10 N 1.600+/-0.075
11 Y 2.540+/-0.075
12 Y 2.997+/-0.075
13 N 3.500+/-0.075

1,5 projeto para a fabricação (6)
De série NÃO. Procedimento Artigo Capacidade de fabricação
De grande volume (² de S<100 m) Volume médio (² de S<10 m) Protótipo (² de S<1m)
80 Tolerância especial Espessura da placa do teste da ponta de prova do voo 0.6-4.0mm
81 Tamanho do painel do teste da ponta de prova do voo Size≤900X600mm, tamanho pequeno pode ser compensado com o método de fabricação
82 Tamanho do painel do método do teste do dispositivo elétrico Size≤460X380mm, tamanho pequeno pode ser compensado com o método de fabricação
83 Espessura da placa do método do teste do dispositivo elétrico 0.4-6.0mm
84 Tolerância do furo do imprensa-ajuste ±2mil
85 Tolerância de NPTH ±2mil
86 Tolerância da espessura do PWB 1.0mm≥PCB espessura, tolerância ±0.1mm; 1.0mm≤PCB espessura, tolerância ±10%
87 Tolerância da profundidade do furo escareado ±0.2mm
88 Tolerância da profundidade do entalhe cego ±0.2mm
89 Tamanho máximo da expedição Size≤1200X600mm (o lado dobro, nenhum teste exigiu)
90 Size≤1000X600mm (Multilayer, nenhum teste exigiu)
91 Tamanho mínimo da expedição 10X10mm
92 Espessura do PWB de HASL 0.8-3.0mm (o furo menos 0.5mm deve ser através-tomada ou máscara-barraca do uso)
93 Tamanho do PWB de HASL Size≤600X460mm
94 Espessura do PWB 0.15-7.0mm
95 Profundidade do sulco de V 0.8-3.2mm
96 Distância do v-sulco não-contínuo ≥7mm
97 Diâmetro máximo da broca Size≤6.5mm (o rebaixamento ou o router serão usados para furos mais de 6.5mm, Min.tolerance ±0.1mm)
98 Diâmetro máximo do escareador O escareador de Size≤6.5mm pode ser broca ou router usado do rebaixamento)
99 Distância do chanfro Size≥11mm Size≥5mm Size≥5mm
100 Espessura da máscara peelable 0.2-1.5mm ±0.15mm
