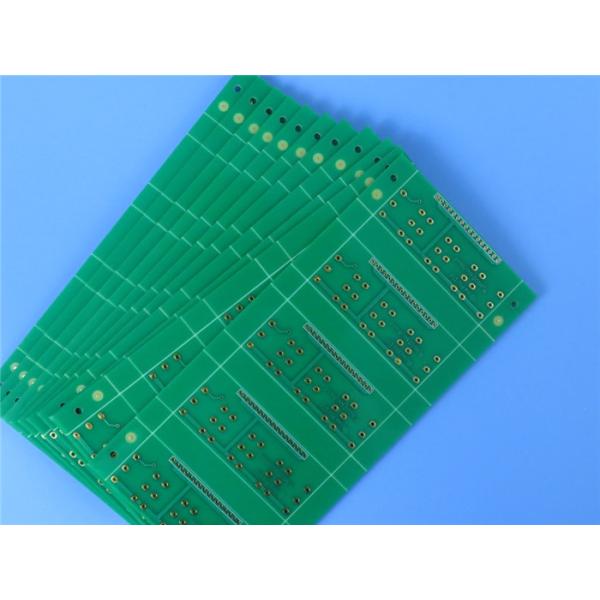

Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão
Especificações
Number modelo :
BIC-504.V1.0
Lugar de origem :
CHINA
MOQ :
1PCS
Termos do pagamento :
T/T
Capacidade da fonte :
5000PCS pelo mês
Prazo de entrega :
8-9 dias de trabalho
Detalhes de empacotamento :
Vácuo bags+Cartons
Matéria-prima :
Tg alto, elevado desempenho e baixa resina de cola Epoxy de CTE
Espessura do PWB :
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Contagem da camada :
Dupla camada, PWB Multilayer, híbrido
Tamanho do PWB :
≤400mm X 500mm
Máscara da solda :
Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Peso de cobre :
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Revestimento de superfície :
Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Descrição



Placa de circuito impresso alta do Tg (PWB) em S1000-2M Core e em S1000-2MB Prepreg com ouro da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Descrição geral

S1000-2M é um tipo de material alto da placa de circuito impresso do Tg fabricado por Shengyi com as características do elevado desempenho e de baixo CTE, apropriadas para o PWB multilayer alto. A espessura varia 0.05mm a 3.2mm, o peso de cobre 0.5oz a 3oz etc.



Características

Estratificação FR-4 compatível sem chumbo

Tg170℃ (DSC), Blocking/AOI UV compatível

Resistência térmica de calor elevado

Mais baixa Z-linha central CTE

Confiança excelente do através-furo

Desempenho excelente de Anti-CAF

Absorção de maré baixa

Processability mecânico excelente



Placa de circuito impresso alta S1000-2MB do PWB do Tg Prepreg com ouro da imersão



Aplicações

Computador

Uma comunicação

Eletrônica automotivo

Apropriado para o PWB alto da contagem da camada



Nossa capacidade do PWB (S1000-2M)

Material do PWB: Tg alto, elevado desempenho e baixa resina de cola Epoxy de CTE
Designação: S1000-2M
Constante dielétrica: 4,6 em 10GHz
Contagem da camada: Dupla camada, PWB Multilayer, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Espessura do PWB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. do verde, do preto, do Matt Black, do azul, do Matt Blue, o amarelo, o vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP, lata da imersão, prata da imersão etc….
Tecnologia: HDI, através na almofada, controle da impedância, cegam o chapeamento através de/enterrado através de, da borda, o BGA, os furos etc. de Countsunk.



Propriedades gerais de S1000-2M

Artigos do teste Método do teste Condição de teste Unidade Valor típico
Tg IPC-TM-650 2.4.24.4 Acesso direto da memória ℃ 185
IPC-TM-650 2.4.25D DSC ℃ 180
TD IPC-TM-650 2.4.24.6 TGA (5% W.L) ℃ 355
T260 IPC-TM-650 2.4.24.1 TMA minuto >60
T288 IPC-TM-650 2.4.24.1 TMA minuto 30
T300 IPC-TM-650 2.4.24.1 TMA minuto 15
Esforço térmico IPC-TM-650 2.4.13.1 288℃, mergulho da solda s >100
CTE (Z-linha central) IPC-TM-650 2.4.24 Antes do Tg ppm/℃ 41
IPC-TM-650 2.4.24 Após o Tg ppm/℃ 208
IPC-TM-650 2.4.24 50-260℃ % 2,4
Permitividade (1GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 4,6
Tangente da perda (1GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 0,018
Resistividade de volume IPC-TM-650 2.5.17.1 C-96/35/90 MΩ-cm 8.7×108
Resistividade de superfície IPC-TM-650 2.5.17.1 C-96/35/90 MΩ 2.2×107
Resistência de arco IPC-TM-650 2.5.1 D-48/50+D-0.5/23 s 133
Divisão dielétrica IPC-TM-650 2.5.6 D-48/50+D-0.5/23 quilovolt >45
Força de casca (1oz) IPC-TM-650 2.4.8 288℃/10s N/mm [lb/in] 1,3 [7,43]
Força Flexural (LW/CW) IPC-TM-650 2.4.4 Mpa 567/442
Absorção de água IPC-TM-650 2.6.2.1 D-24/23 % 0,08
Inflamabilidade UL94 C-48/23/50 Avaliação V-0
CTI IEC60112 Avaliação PLC 3
