Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8
Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8
Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8
Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8
Especificações
Number modelo :
BKW8024S
Lugar de origem :
CHINA
MOQ :
1 grupo
Payment Terms :
L/C, T/T
Capacidade da fonte :
50 grupos pelo mês
Prazo de entrega :
5 a 20 dias de trabalho, dependem de uma quantidade da ordem e da especificação
Detalhes de empacotamento :
Caso de madeira padrão da exportação
Nome :
Ventilador giratório do lóbulo das raizes
Tipo :
O deslocamento positivo enraíza o tipo, três lóbulos
Capacidade do ar :
31.89-50.67m3/min
Pressão diferencial da descarga :
60-80KPA
Poder do motor :
55-90W
Furo da descarga :
DN200 (8")
Tipo conduzido :
movido a motor, conectado pela correia e pela polia
Tipo da instalação :
horizontal, vertical disponível também
Descrição


O ferro fundido enraíza o ventilador giratório do lóbulo, capacidade 3600m3/hour enraíza o ventilador do lóbulo

O ventilador das raizes é um tipo do ventilador volumétrico cujas capacidade e a revolução do ar formou uma proporção. Cada rotação do tipo ventilador do três-lóbulo precisa três vezes da descarga do suction& do ar dos dois-lóbulos. Comparado ao tipo ventilador do dois-lóbulo, o ventilador de três raizes do lóbulo tem as características da baixa pulsação do ar e de uma operação mais estável.

Tem dois lóbulos nos dois rolamentos paralelos. Há uns espaços minúsculos pequenos entre os lóbulos, a embalagem elíptico assim como o cada lóbulo. rotação uniforme da velocidade dos lóbulos em sentidos opostos faz o determinado ar da quantidade circundado pela embalagem e os lóbulos transportados para formar o lado da sução ao lado da descarga.


Especificações


Modelo

BKW8024S

Capacidade do ar

31.89-50.67m3/min

Descarregue a pressão diferencial

60-80KPA

Velocidade giratória

800-1100rpm

Volume da água refrigerando

15 L/MIN

Tipo do motor

55-90KW
380/400/415/440V, 3PHASES, 50/60HZ

Tipo do motor

Padrão: Motor de Siemens Beide ou de Wannan
Siemens e motor de ABB para sua opção

Tipo da instalação

Padrão: tipo horizontal.
 Tipo vertical disponível para sua opção

N.W. do ventilador sem motor

1160kg

Tamanho de embalagem aproximadamente.

2.28*1.51*2.45m (L*W*H)




Características
1. as curvas do rotor melhoraram para a economia de energia 15 25%
O ventilador das raizes 2.BKW tem bom selando o desempenho usando o material de selagem de borracha do fluoro.
3. a precisão da engrenagem é a quinta classe, e as peças principais são NC feitas à máquina assegurando o corredor liso.
vibração 4.Low devido ao equilíbrio dinâmico exato.
5.The transportou o ar está limpo e livre do óleo ou da poeira.


Folha do parâmetro



Modelo Diâmetro do porto (milímetros) Velocidade Fluxo de ar da entrada (m3/min) e poder do eixo (quilowatt) (m3/min)
0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2 0.9kgf/cm2 1.0kgf/cm2 Refrigerar
Água
6000mmH2O 7000mmH2O 8000mmH2O 9000mmH2O 10000mmH2O
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
RPM m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt m3/min Quilowatt L/MIN
BKW8024S 200 (8") 800 33,69 46,25 32,76 51,61 31,89 56,97 　 　 　 　 15
850 36,52 49,14 35,59 54,84 34,72 60,53 　 　 　 　
900 39,35 52,03 38,42 58,06 37,56 64,09 　 　 　 　
1000 45,01 57,82 44,08 64,51 43,22 71,21 　 　 　 　
1100 50,67 63,60 49,74 70,96 48,88 78,33 　 　 　 　



Estrutura do corpo principal do ventilador

Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8



Sentido de fluxo da água refrigerando

Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8



Desenho de montagem do pacote do ventilador

Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8

Fonte padrão do espaço

1. ventilador do eixo
2. silenciador da entrada (com filtro de ar)
3. silenciador da tomada

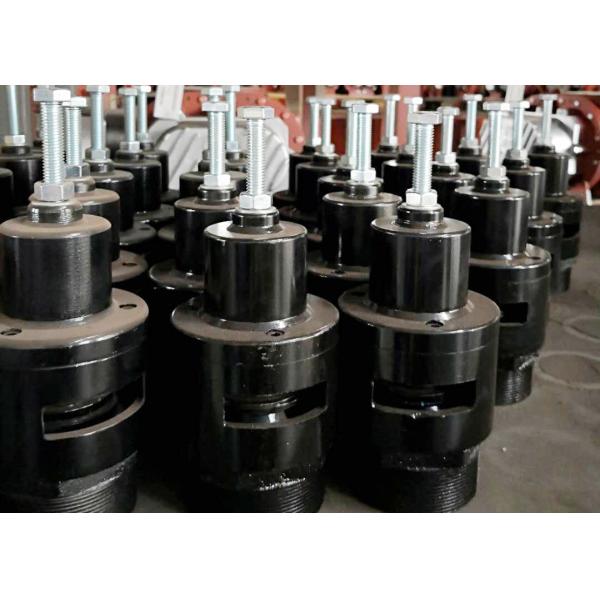

4. alivie a válvula

É um dispositivo de segurança no sistema. Quando o sistema trabalha anormalmente e a resistência é mais alta do que o valor avaliado, a válvula de escape de pressão abre para descarregar o ar da válvula de escape de pressão para impedir que o ventilador e o motor sejam sobrecarga.

Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8

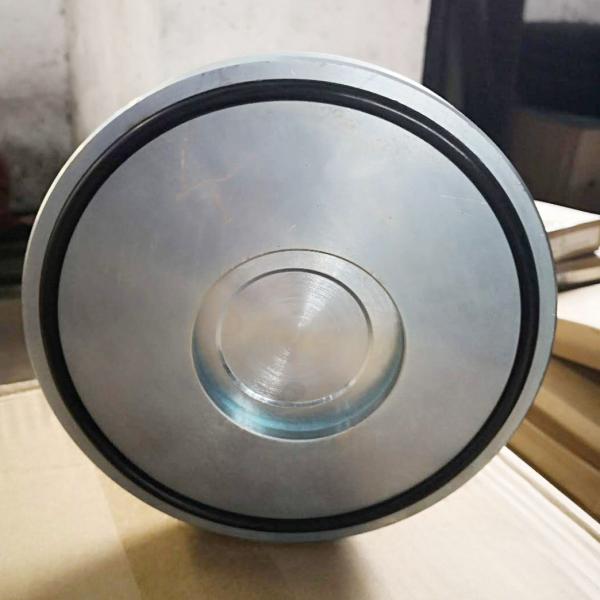

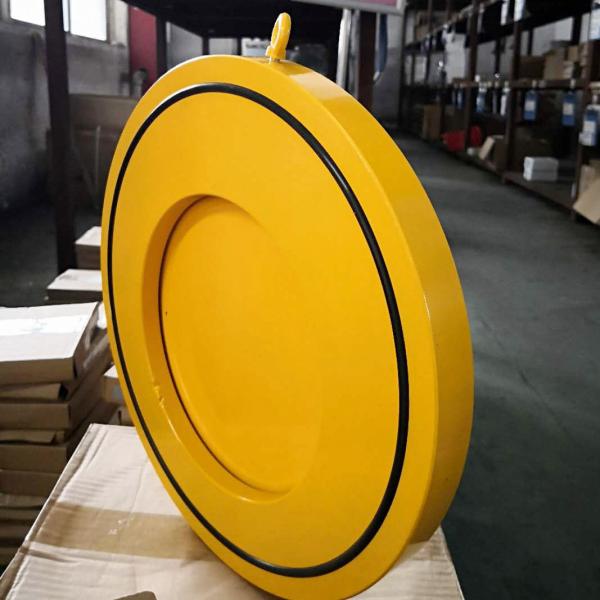

5. válvula de verificação

É usado para impedir o recuo do ar de alta pressão no sistema durante a parada programada. O recuo pode causar a reversão do ventilador e então causar maus funcionamentos do ventilador. O corpo de válvula é feito do ferro fundido.

Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8Capacidade giratória 31.89-50.67m3/Min do ventilador do lóbulo das raizes da barra do ferro fundido 80KPA 0,8



6. junção flexível
7. calibre de pressão
8. polia do ventilador e polia do motor
9. V-correia
10. tampa da correia
11. base pública
. motor 12
