I. lista de componentes

1. Carro de carregamento hidráulico

2. O dobro hidráulico aumentou uncoiler

3. Alimentador cônico hidráulico

4. Máquina de alimentação

5. Tabela de rolo

6. Espaçando a tabela

7. Máquina de nivelamento principal

8. Dispositivo de medição pneumático

9. Máquina hidráulica da tesoura da guilhotina

10. Bancada da transição

11. Sistema hidráulico e pneumático

12. Calibre do código e do comprimento

13. Nivelando a máquina

14. Sistema Hydropneumatic

15. Sistema de controlo elétrico

II. especificação

carro da carga 1.Hydraulic

É consiste no porão, cilindro de levantamento hidráulico, motor de corrida hidráulico, guia

coluna e tabela de apoio. V-tipo suporte de apoio da parte superior. Usou-se a carregar e a levantar a tira da bobina ao uncoiler carregando.

1,1 movimentação hidráulica: BMR-250P2AY

1,2 capacidade: 30t

2. O dobro hidráulico aumentou uncoiler

Use o tipo interno hidráulico estrutura da expansão do apoio dobro. É consiste no transporte de corrediça, na base do motor, no eixo, na placa do desenrolamento, no componente ascendente interno cuneiforme de quatro bordas, no cilindro de Harmomegathus, em cilindro movente e no dispositivo do freio. As duas extremidades da base do motor são conduzidas pelo cilindro hidráulico, e é com movimentação independente e movimentação síncrono na função. Os dois fins do projeto principal do eixo são com dispositivo pneumático do freio para dentro. É por isso a fim impedir desenrolar-se de aço quando a máquina parar.

diâmetro 2.1Base: φ465mm

2,2 escala de expansão: 50mm (diâmetro)

2,3 capacidade: 30t

especificações 2.4Brake: 4-DBH205

alimentador 3.Hydraulic cônico

É consistir no tipo de quadro suporte, mecanismo de pressão e de guiamento hidráulico,

mecanismo hidráulico da pá-cabeça, etc.

processo de trabalho: pressionar a bobina de aço por um cilindro do óleo hidráulico, a seguir faz a cabeça da placa na máquina denivelamento ajustada após remover a tampa. (Trabalhe com pá o movimento da placa é conduzido pelo cilindro hidráulico). Keep que conduz até a placa vai à máquina de nivelamento principal. Neste momento todo o cilindro hidráulico vai para trás à posição original.

1. Capacidade do motor: 7.5KW
2. Caixa de engrenagens: BWY5 (redução do balanço)

4. Máquina de alimentação

É consiste no porão da máquina, no conjunto do slider do arco, no rolete de alimentação, no mecanismo de impulso do rolete de alimentação e no sistema de energia de levantamento. O movimento superior do rolete de alimentação é conduzido pelo cilindro hidráulico. A caixa da engrenagem das movimentações do motor e conduz finalmente o rolete de alimentação para alimentar a cabeça da placa à máquina de nivelamento principal

4,1 diâmetro do rolo: Φ160mm

4,2 capacidade do motor: 11KW

4,3 caixa de engrenagens: BWY5 (redução do balanço)

5. Tabela de rolo

É consiste no quadro, placa de apoio intermediária, rolo de apoio e assim por diante. É usado obviamente alimentando a placa facilmente.

5,1 diâmetro do rolo: Φ120mm

5,2 número do rolo: 6 PCes

5,3 especificações: 1500mm×3000mm

6. Espaçando a tabela

A fim parar a corrida da placa remoto, consiga o movimento da placa à máquina de nivelamento principal corretamente. Nós adotamos a tabela espaçando. É consiste no porão da máquina, no rolo do limite, na corrediça de apoio do assento, no rolo de guia e no dispositivo de ajuste. Há os rolos de guia verticais que são montados nos dois lados da largura da placa. O quadro do rolo de guia é fixado no assento de deslizamento separadamente. Nós podemos manualmente mover-se a fim encontrar a largura diferente da placa.

6,1 escala do ajuste: 800~1600mm

6,2 material do rolo de guia: GCr15 (HRC60)

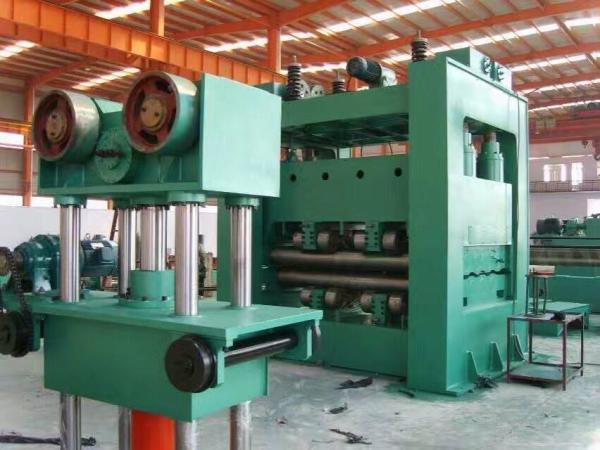

7. Máquina de nivelamento principal

Adote a estrutura de corpo especial, o porão da solda e o quadro inteiro do arco. Há treze o tipo de nivelamento rolos do funcionamento, seis para a parte superior e sete para a parte inferior. cada trabalho rola o apoio do eixo com rolamentos de rolo resistentes dobro e rolamentos de esferas empurrados de sentido único, para assegurar-se de que os rolos do trabalho sem nenhum fenômeno radial e axial do movimento. Nivelando os rolos são arranjados com um sentido da largura dos três grupos de tensores para melhorar o nivelamento da força e da rigidez do rolo. O sentido da altura dos tensores foi ajustado usando a cunha para obter de endireitamento a compensação correspondente da deflexão do rolo. Os rolos de cada trabalho são motor ativo do rolo são conectados através do redutor, acoplamento, caixa de distribuição, poder universal do eixo transmitido aos rolos do trabalho. Ajustando o dispositivo da pressão seja motor de C.A. com o pagamento da porca do parafuso de sem-fim e os ajustes do pagamento e do ângulo para cima e para baixo, com o elétrico para o ajuste áspero e ajustar-se manual finalmente.

Parâmetros técnicos principais:

7,1 nivelando o diâmetro do rolo: Ф135mm

7,2 Rolo-distâncias: 145mm

7,3 número de nivelar o rolo: 13 partes

7,4 número de grupo do rolo de apoio: três grupos para a parte superior e três grupos para

parte inferior

material 7,5 de nivelar o rolo: GCr15 que endurece-se e que modera + frequência meados de

extinguir (HRC60)

7,6 material do rolo: 40Cr (HB250)

7,7 poder do motor principal compactamente: 90KW (motor da C.C.)

7,8 ajuste o poder do motor compactamente: 2-2.2KW

7,9 caixa de engrenagens principal: JZQ750

7,10 ajustando a caixa de engrenagens: 2-BWY2

8. Dispositivo de medição pneumático

Consiste no quadro, rolo de apoio, quadro fixo para o dispositivo do código, dispositivo de pressão pneumático para o código, rolo do calibre do comprimento do código, assim que começa-o cortar assim que estiver em posição pelo feedback do codificador

9. Máquina de corte hidráulica

máquina de corte δ8×1600 hidráulica

modo: máquina hidráulica da tesoura da guilhotina

   épocas 9.1strokes: 20 vezes/minuto

   material 9.2Blade: 6CrW2Si

   9,3 poder do motor compactamente: 11KW

10. Bancada da transição

Da cremalheira, da tabela de rolo do balanço, da estação do rolo do transporte e dos componentes do central elétrica. Seu papel é jogar o alimentador da entrada da tabuleta.

poder 10,1 compactamente: 4KW

Caixa de engrenagens 10,2: BWY3

11. Atirador

Da base, do arco, do slider, do rolete de alimentação de jogo e dos componentes do central elétrica. Mas no elevador do rolo para os atuadores pneumáticos, transmissão mecânica da movimentação. A fim alimentar as placas na tabela de código.

11,1 poder do motor compactamente: 4KW

Caixa de engrenagens 11,2: BWY3

12. Calibre do código e do comprimento

Formado soldando do nivelamento da placa de aço e de aço junto das placas niveladas 6 medidores de comprimento.

13. Nivelando a máquina

É consiste em um grande dispositivo espaçando longitudinal e em três grupos de dispositivo de limitação transversal do monólito. Estes dois dispositivos podem ajustar manualmente de acordo com a largura da placa. A placa é conduzida pelo cilindro pneumático.

14. Sistema Hydropneumatic

14,1 é consiste na estação hidráulica, o bloco da válvula, várias válvulas, cilindro do óleo, conectores, as tubulações macias e duras, etc.

a bomba de aleta é de Taiwan

os produtos hidráulicos principais são de Taiwan

Os selos são feitos em Taiwan também

a, fluxo: L=32L/min

b, pressão: P=12Mpa

c, poder compactamente: 7.5KW

o sistema 14,2 pneumático é consistir na estação e nos acessórios de controle pneumática. Os produtos pneumáticos são feitos em China. Nossa fábrica não oferece o compressor de ar.

a, fluxo: recipiente b do gás 1L+, pressão: P=0.6Mpa

15. Sistema de controlo elétrico

15,1 o motor principal é motor da C.C. para nivelar, e equipado com o EUROTHERM BRITÂNICO.

15,2 adote o PLC de Siemens e o tela táctil dos magnetocardiogramas combinou controles a linha inteira. a resposta de alta velocidade e a boa atividade, acompanham da elevada precisão, codificador alto do impulso para controlar eficazmente a precisão do calibre e a velocidade de operação das placas.

tamanho e feedback de 15,3 programas pelo codificador giratório.

15,4 o produto elétrico principal é do tipo HUANYU.

Armário 15,5 da C.C.: armário da operação de 2 PCes: 2 PCes

III. parâmetros técnicos principais:

1, material: Q235, placa laminada a alta temperatura do carbono Q345

2, espessura: 2.0~6.0mm

3, largura: 800~1500mm

4, largura líquida da alimentação: 1650mm

5, identificação da placa da bobina.: Ф508mm, Φ610mm, Φ760mm

6, placa O.D. da bobina: Ф1000~Ф2000mm

7, peso máximo: ≤30t

8, comprimento material: 1000~6000mm

9, precisão de Propram: ≤±1.0mm/2M

10, precisão diagonal: ≤±1.0mm/2M

11, nivelando a precisão: ≤2.0mm/m2 (a placa ondulada não é incluída no âmbito do exame e dos outros defeitos)

12, velocidade de funcionamento da unidade: 0~35m/min (ajustável)

(Número de corte real: 5~6pcs/min, é baseado 2000 milímetro de comprimento)

13, poder total: ~140KW

14, centro alto da unidade: 800mm
