Desenho simples da aleta, estará em 8 fileiras (mas na linha reta ou na linha de deslocação será confirmado após para discutir. E todos os tamanhos igualmente precisam de ser confirmados mais tarde)

O desenho final, após o sinal de 30%, nós daremos ao cliente para a confirmação, após para confirmar, para satisfazer o sinal e o selo no desenho, nossa máquina começará produzir de acordo com projetos da aleta.

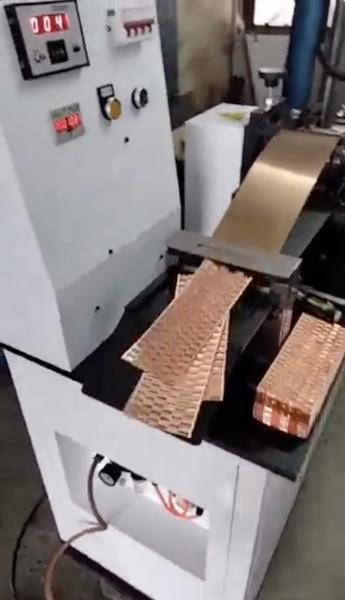

Máquina de rolamento

Parâmetros técnicos:

1. Material aplicável da aleta de rolamento: apropriado para a produção de revista a aleta lisa

2. Número de fileiras de rolamento da folha: 2-8 fileiras

3. Espessura da folha de rolamento: folha do cobre de 0.06-0.08 milímetros

4. Tipo de rolamento terminado da placa: com refrigerar o furo de hole+pipe, veja o desenho para detalhes

5. Velocidade de rolamento: 200/300 de RPM

6. Corte: automático

7. Alimentação: automático

8. Poder do motor: 1 5 QUILOWATTS

9. Modo de controle: potenciômetro, motor variável da frequência, com velocidade ajustável, contagem luz-controlada e interrupção automática

10. Dimensão total da máquina: 1,6 * 0,6 * 1,3 medidores

11. Peso da máquina: 500kgs

Para pressionar junto cada multa nos tubos.

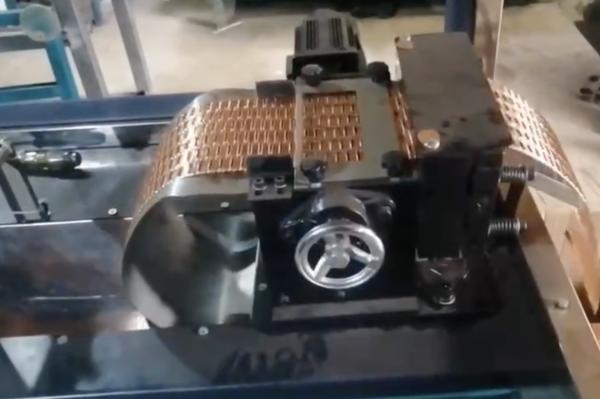

A aleta monta a máquina

Parâmetros técnicos:

1. Aletas aplicáveis: 2-8 fileiras das aletas, 7-11 aletas pela polegada, o tamanho do núcleo do radiador após o rosqueamento têm uma elevação de 155 milímetros e uns 155 milímetros de largura

2. Escala da espessura da aleta da aleta wearable: aleta de cobre de 0.006-0.08mm

3. A escala da altura do núcleo do radiador que pode ser perfurado: 1,7 medidores (de acordo com as exigências)

4. Escala da largura do núcleo do radiador que pode ser perfurada: 1.6m (como necessário)

5. Modo de controle: computador

6. Poder do motor: equipado com o servo motor 5.5kw, a movimentação, o tela táctil do computador, o plc e outros dispositivos elétricos

7. Dimensão total da máquina: 1 * 1 * 2,8 medidores

8. Peso da máquina: 500 quilogramas

A cabeça de perfuração morre:

1. Uma única perfuração: 36 furos máximos. Se necessidade mais, a seguir a mesma como o vídeo, trabalhador para empurrar a placa para perfurar mais
2. O projeto do dado está para: 0.75-1.5 milímetros de bronze da espessura
3. A perfuração morre para perfurar encabeçamentos para 2 a 8 fileiras. Encabeçamentos que tiram com distribuição dos tubos como abaixo a tiragem das aletas.
