Especificações
Número de modelo :
SN2111B
Lugar de origem :
CHINA
MOQ :
1 grupo
Termos do pagamento :
L/C, T/T
Capacidade da fonte :
10 grupos/mês
Prazo de entrega :
30 dias
Detalhes de empacotamento :
Caixa de exportação padrão da madeira compensada
Padrão aplicado :
IEC 62196-1 2020
Cláusula aplicada :
Cláusula 13.3.1, fig12
taxa da rotação :
(10±2) r/min
Carga mecânica :
0.4~70.3kg
Raio da rotação :
37,5 milímetros
Diâmetro da bucha :
Refira a tabela 3
Descrição

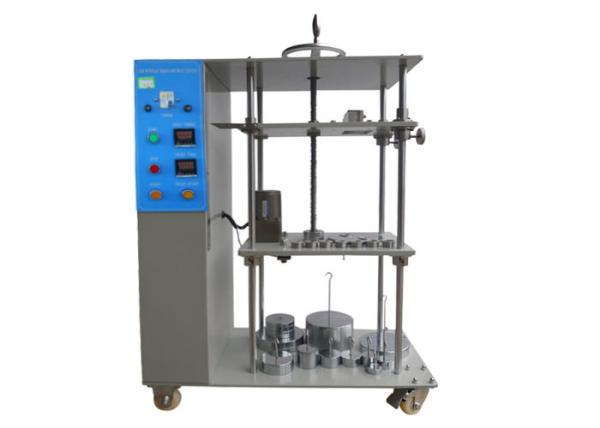

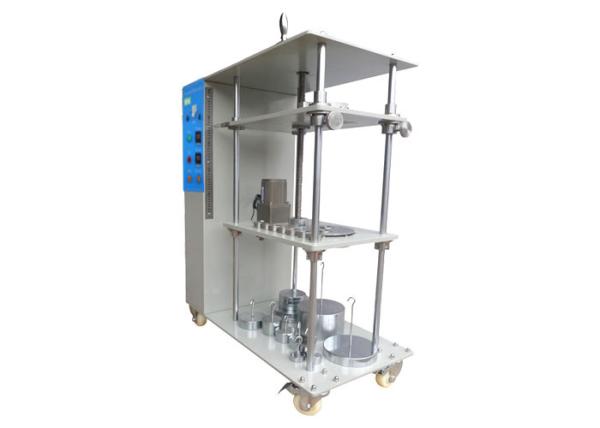

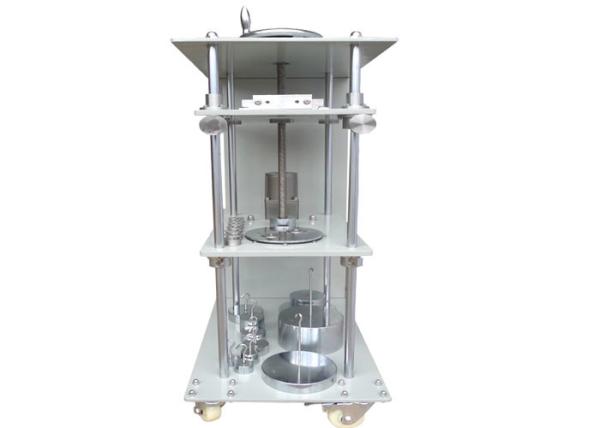

Testes mecânicos do IEC 62196-1 no equipamento de teste da rotação do conector do veículo de terminais



Informações sobre o produto:



Este os testes mecânicos no equipamento de testes dos terminais são exigidos pela cláusula 2020 do IEC 62196-1Ed.4CDV 13.3.1 fig12, tabela 3.

Esta conformidade é usada julgando se o projeto e a estrutura do terminal de parafuso do aperto são correspondentes com a exigência não de sobre-dano ao fio. Além disso, igualmente usa-se para verificar se o terminal de parafuso do aperto possa carregar o esforço durante o processo de uso normal.

Os tempos dos testes podem ser pré-ajustados antes do teste, e a conformidade para automaticamente com o alarme quando os tempos dos testes são alcançados.



Parâmetros técnicos:



Nome Artigo Especificação
1 Fonte de alimentação Exigências locais da fonte da alimentação do cliente do fósforo
2 Teste a duração 1~9999 (150 vezes (minuto 15) são à revelia.
3 Taxa da rotação (10±2) r/min
4 Massa 0.4~70.3kg (os detalhes referem a seguinte tabela 3)
5 Raio da rotação 37.5mm

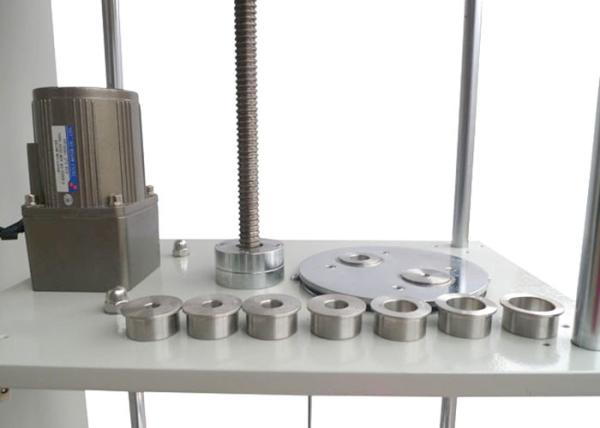

6 Diâmetro da bucha 6,5, 9,5, 13,14.5, 15,9, 19,1, 22,2, 25,4, 28,6, 31,8, 38,1, 44.5mm (os detalhes referem a seguinte tabela 3)
7 Altura 260-660mm (os detalhes referem a seguinte tabela 3)



Procedimentos de teste (trecho da cláusula 2020 do IEC 62196-1Ed.4CDV 13.3.1):





A extremidade do condutor é passada através de uma bucha apropriado-feita sob medida em uma moldura do vidro de originais, posicionada em uma altura H abaixo do acessório, como dada na tabela 3. A bucha é posicionada em um plano horizontal, tal que sua linha central descreve um círculo do diâmetro de 75 milímetros, concêntrico com o centro da unidade de aperto no plano horizontal. A moldura do vidro de originais é girada então a uma taxa (10 ± 2) de r/min.
A distância entre a boca da unidade de aperto e a superfície superior da bucha estará dentro de 15 milímetros da altura na tabela 3. A bucha pode ser lubrificada para impedir a ligação, a torção ou a rotação do condutor isolado. Uma massa, como especificado na tabela 3, é suspendida da extremidade do condutor. A duração do teste é 15 Min.
