Especificações
Number modelo :
SN1108
Lugar de origem :
China
MOQ :
1
Termos do pagamento :
L/C, T/T, Western Union, MoneyGram
Capacidade da fonte :
1 ajustado pelo mês
Prazo de entrega :
30 dias
Detalhes de empacotamento :
madeira compensada
Padrão aplicado :
IEC60309-1: 2012
Cláusula aplicada :
Cláusula 24,2
Figura aplicada :
Figura 7
Energia do impacto :
1~6J
Batente do martelo :
Ф50mm
Ângulo do impacto :
25°, 35°, 36°, 42°, 47°, 52°
Material do pêndulo :
Tubulação de aço
Comprimento do pêndulo :
1m
Descrição

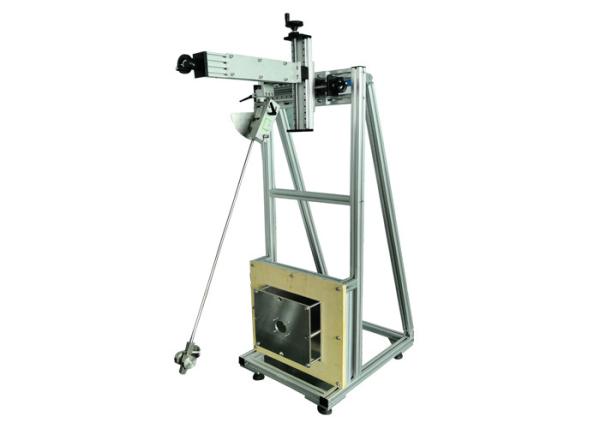

Instrumento mecânico do teste de impacto da força dos acessórios do carro do verde IEC60309-1

Introdução do equipamento:
O equipamento de teste é projetado e fabricado de acordo com IEC60309-1: cláusula 2012 24,2 e figura 7, etc. É usado para verificar a força mecânica das tomadas do veículo, das soquete-tomadas e dos acessórios dos acopladores.
O princípio experimental é aquele após a energia potencial gravitacional é convertido na energia cinética, os pesos maciços equivalentes do impacto será liberado livremente em alguma altura para conseguir a energia exigida do impacto.
O suporte pode ser ajustado na três-linha central, na parte dianteira e na parte traseira, para cima e para baixo, e esquerdo e direito, que tem a aplicabilidade forte.

Parâmetros técnicos:
Método da operaçãoOperação manual
Peso do impacto50*16mm; pesos de aço inoxidável do impacto 304# 0.25Kg
Peso combinado do impacto

0.5Kg (baixa energia) (2 partes dos pesos 0.25Kg),
1Kg (de alta energia) (4 partes dos pesos 0.25Kg)

Energia do impacto1~6J (os pesos do impacto podem ser permutáveis)
Batente do marteloФ50 milímetro
Ângulo do impacto25°, 35°, 36°, 42°, 47°, 52°
Estrutura do apoio do pênduloPode mover para a frente e para trás, esquerdo e direito, acima de e fazê-los e pode girar 90°
Material do pênduloTubulação de aço com diâmetro exterior de 10 milímetros e espessura de parede de 1,0 milímetros
Comprimento do pêndulo1m, do pivô ao centro do elemento do impacto
Placa de montagema placa de aço inoxidável grossa de 8mm, feita de acordo com a abertura especificada e a posição do cliente, opta por um ajustado
Altura do impacto776mm, 833mm
Material vertical do encostoMadeira compensada
Curso da linha central de X/Y/ZA escala móvel é maior de 300 milímetros


Energia do contrapeso e do impacto:
Escolha o ângulo do contrapeso e de gota de acordo com a energia do impacto. Se a energia do impacto é ≤2J, adicione dois contrapesos na posição superior do furo e com um peso em cada lado, a massa total é 0.5kg; se a energia do impacto é >2J, adicione dois mais contrapesos na posição mais baixa do furo e com dois pesos em cada lado, a massa total é 1Kg.
Os contrapesos da energia do impacto e do ângulo do impacto são mostrados na tabela de seguimento:

Energia do impacto (J)Contrapesos (quilogramas)Ângulo da liberação
10,525°
20,535°
3136°
4142°
5147°
6152°
