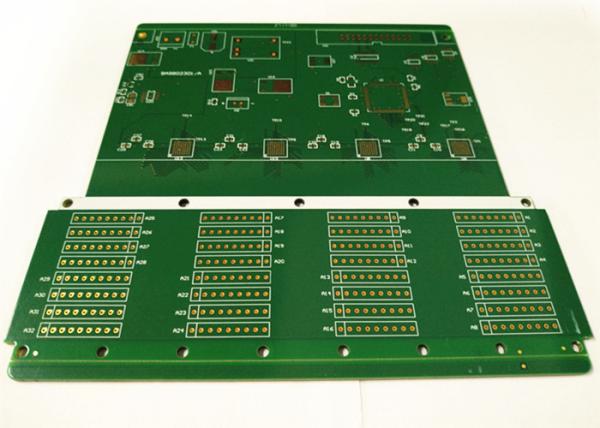

6 camadas HDI placas de circuito impresso verde soldmask 1 oz cobre ENIG superfície


Especificações pormenorizadas:

O que o KAZ Circuit pode fazer por si:

• Fabricação de PCB (protótipo, pequeno a médio porte, produção em massa)
• Fornecimento de componentes
• Associação de PCB/SMT/DIP

Para obter uma cotação completa do PCB/PCBA, forneça as informações abaixo:

• Ficheiro Gerber, com especificação pormenorizada do PCB
• Lista BOM (Melhor com Excel fomart)
• Fotos do PCBA (se já fez este PCBA antes)

Informações da empresa:

KAZ Circuit é um fabricante profissional de PCB da China desde 2007, também fornece serviço de montagem de PCB para nossos clientes. Agora com cerca de 300 funcionários. Certificado com ISO9001, TS16949, UL, RoHS.Estamos confiantes em fornecer-lhe produtos de qualidade com preço direcionado fábrica dentro do tempo de entrega mais rápido!

Capacidade do fabricante:

Capacidade SMT

Placas de circuitos impressos HDI, também conhecidos como microvia ou μvia PCBs, são uma tecnologia avançada de PCB que permite interconexões de alta densidade e componentes eletrônicos miniaturizados.

Principais características e funçõesPlacas de circuitos impressos HDIincluem:

Miniaturização e aumento da densidade:
PCBs HDIA utilização de vias e vias mais estreitas e mais pequenas permite uma maior densidade de interconexão.
Isto permite conceber dispositivos e componentes eletrónicos mais compactos e economizadores de espaço.

Microvias e vias empilhadas:
PCBs HDIutilizam microvias, que são furos menores perfurados a laser que são utilizados para ligar diferentes camadas do PCB.
As vias empilhadas, onde várias vias são empilhadas verticalmente, podem aumentar ainda mais a densidade de interconexão.

Estrutura de várias camadas:
PCBs HDIpodem ter um número de camadas mais elevado do que os PCB tradicionais, normalmente de 4 a 10 ou mais.
O aumento do número de camadas permite roteamento mais complexo e mais conexões entre componentes.

Materiais e processos avançados:
PCBs HDImuitas vezes usam materiais especializados, como folha fina de cobre, laminados de alto desempenho e técnicas avançadas de revestimento.
Estes materiais e processos permitem a criação de interconexões menores, mais fiáveis e de maior desempenho.

Melhoria das propriedades elétricas:
A redução das larguras de traça, os caminhos de sinal mais curtos e as tolerâncias mais apertadas dePCBs HDIajudar a melhorar o desempenho elétrico, incluindo melhor integridade do sinal, redução do crosstalk e transmissão de dados mais rápida.

Confiabilidade e Fabricabilidade:
PCBs HDIsão concebidos para uma elevada fiabilidade, com características como uma melhor gestão térmica e uma maior estabilidade mecânica.
Processos de fabrico paraPCBs HDINo que se refere às técnicas de perfuração a laser e às técnicas avançadas de revestimento, são necessários equipamentos e conhecimentos especializados.

Placas de circuito impresso HDIAs aplicações incluem:

Smartphones, tablets e outros dispositivos móveis

Eletrónica portátil e dispositivos IoT (Internet das Coisas)

Eletrónica automóvel e sistemas avançados de assistência ao condutor (ADAS)

Equipamento de computação e telecomunicações de alta velocidade

Equipamento eletrónico militar e aeroespacial

Dispositivos e instrumentos médicos

A demanda contínua por miniaturização, funcionalidade aprimorada e maior desempenho em uma variedade de produtos e sistemas eletrônicos impulsionou a adoção da tecnologia HDI PCB.

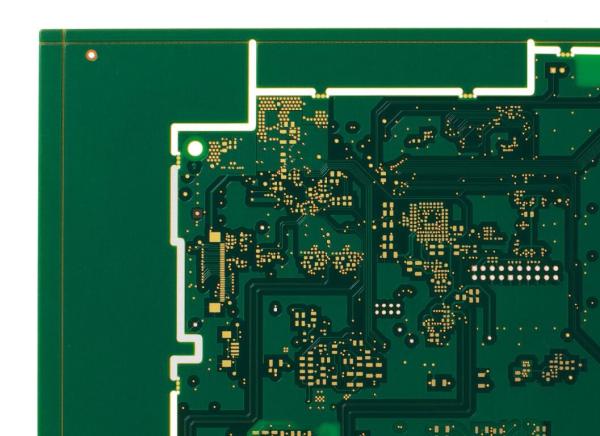

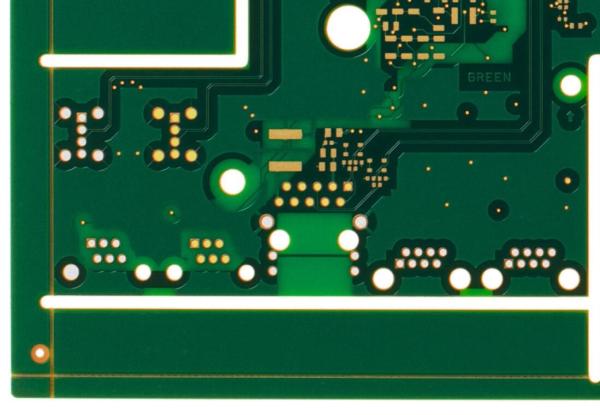

Mais fotos disto. 6 camadas de PCB HDI
